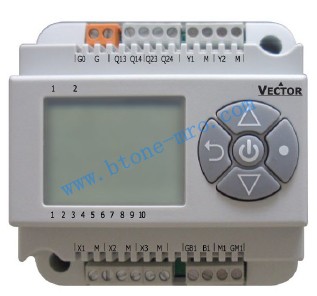

TCI-C是一个独立的通用电子控制器分为两个独立的控制回路.每个控制回路可分为2个PID控制序列和6个开关序列. TCI-C11特点是1个独立的控制回路, 2个通用输入,2个开关输入和1个模拟输出, TCI-C222个独立的控制回路, 3个通用的输入, 1个PT1000输入, 2个继电器输出和2个模拟输出. 复杂的控制功能可以通过简单设定完成. TCI设置通过操作显示终端完成,不需要其他的工具和软件.
供电电源 产品类型 TCI-Cxx-0 TCI-Cxx-2 工作电压 ±10%, 50/60 Hz 24 VAC 230VAC 功率 Max. 3 VA Max. 5 VA 电气连接 Terminal Connectors, wire 0.34…2.5 mm2 (AWG 24…12) 时钟备份 48小时信号输入 通用输入输入信号分辨率精度 Setting for Voltage or Current 0...10 V or 0...20 mA 9.76 mV or 0.019 mA (10 bit) 2 % 通用输入 温度输入或开关信号输入 范围 NTC (Sxx-Tn10 sensor): -40…140 °C (-40…284 °F) 精度 -40…0 °C (-40…32 °F): 0.5 K 0…50 °C (32…122 °F): 0.2 K 50…100 °C (122…212 °F): 0.5 K > 100 °C (> 212 °F): 1 K 信号输出 模拟输出输出信号分辨率精度最大负荷 DC 0...10 V or 0...20 mA (500 Ω max.) 9.76 mV resp. 0.019 mA (10 bit) 1 % 20 mA, 500 Ω max. 继电器输出 AC 电压 DC 电压绝缘电阻 0…250 VAC, 10 (6) A max. each output 0…30 VDC, 10 (6) A max. each output 3750 VAC acc. to EN 60 730-1 环境 温度湿度 0…50 °C (32…122 °F) <95 % 非结露 运输&储存温度湿度 -25…70 °C (-13…158 °F) <95 % r.H. non-condensing 标准 符合 EMC 标准89/336/EECEMEI Standard 73/23/EEC EN 61 000-6-1/ EN 61 000-6-3 产品规格家用电器自动控制及类似应用技术 温度相关控制的特殊要求 EN 60 730 –1 EN 60 730 – 2 – 9 防护等级 IP30 to EN 60 529 通用 尺寸 (H x W x D) 60 x 93 x 93(110*) mm (2.4” x 3.7” x 3.7(4.3*)”) *)Din 标准安装导轨 重量 (包括包装) 240 g (8.5 oz)
-
-
-
