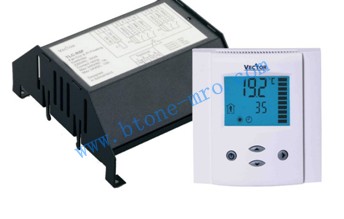

TLR-D5是一款性能优良的分体式风机盘管控制器，可应用于2管制或4管制系统的控制。它包括1路NTC温度传感器输入，5路继电器开关输出。对于不同的使用工况可以通过控制器操作终端配置完成，不需要其他的工具和软件。特点 • 适用于2管制和4管制的风机盘管系统的温度控制 • 由–40 到 140 °C的极宽温度范围 • 3速风机自动/手动控制 • 节能功能节省使用成本 • 单级加热或制冷的盘管控制 • 用户参数和控制参数设置 o 温度设定点范围限制 o 允许控制设定点，风机转速和模式的转换 o 允许控制加热/制冷的转换和运行时间程序 o 选择您所需的显示内容 o 可选择电源故障后的操作模式 • 温度可用摄氏度或华氏度表示 • 时钟与时间进度表功能（高级型号） • LCD 带背光 (高级型号) • 显示和操作终端可提供多种材质与外观设计 • 1个操作终端可以控制操作8个控制器 • 红外线遥控可以控制有专用的功能和开关 • 红外遥控选项应用 • 空气系统： 单管系统的三速风机控制 • 空气/水系统：4管制风机盘管控制
供电电源 TLC-R5-24 TLC-R5-230 工作电压 24V AC ±10% 50/60 Hz 230V AC ±10% 50/60 Hz 功率 最大 2W, 3 VA 最大 5W, 8 VA 电气连接 端子连接 自带电池 Lithium CR1220 3V 输入信号 温度输入范围分辨率精度 RT 内置或外接 -40…140 °C 0.1 K 0.5 K 输出信号 开关输出 AC 电压 DC电压绝缘阻抗 DO1…DO5 0…250V AC 最大2A 0…28V DC, 最大10A AC3750 V 依照 EN 60 730-1 LCD显示 测量值和设定点分辨率 （显示值 < 1000）分辨率 （显示值 > 1000）开关信号 4 位 0.1 1 ON, OFF 环境 环境温度 -10 to 50°C 依照IEC 721-3-3 (14 to 122 °F) 运行环境气候条件温度湿度 依照 IEC 721-3-3 class 3 K5 0…50°C <95% r.h. 运输和保存环境气候条件温度湿度机械条件 依照 IEC 721-3-2 和 IEC 721-3-1 class 3 K3 and class 1 K3 -25…70°C <95% r.h. class 2M2 标准 认证，根据 EMC 标准 EMEI 标准 89/336/EEC 73/23/EEC 生产标准 家用电器自动控制及类似应用技术 温度相关控制的特殊要求 EN 60 730 –1 EN 60 730 – 2 - 9 电磁兼容性辐射抗干扰性 EN 50 081-1 EN 50 082-1 污染等级 正常根据EN 60 730 防护等级 IP30 根据 EN 60 529 安全等级 III 控制器 控制器尺寸 61 x 114 x 126 mm (H x W x D) 外壳材料 度锌钢板 颜色 黑灰色 重量 550 g 操作终端 尺寸 21 x 88 x 88 (H x W x D) 外壳材料 阻燃ABS 安装底版 渡锌钢板 颜色 白色 重量 70 g
-
-
-
