产品名称：格兰富MDV.65.80.40.2.51D/450.SE

产品号：96102278

格兰富污水提升站MDV.65.80.40.2.51D/450.SE价格：以销售员报价为准

最高液体温度：40°C

液体密度：998.2kg/m³

控制器：

湿度传感器：无湿度传感器

探测液体中杂质的电容传感器：无油含水量传感器

水箱：

罐总容量：450升

180毫米入口处集液箱的总有效容量：120升

250毫米入口处集液箱的总有效容量：240升

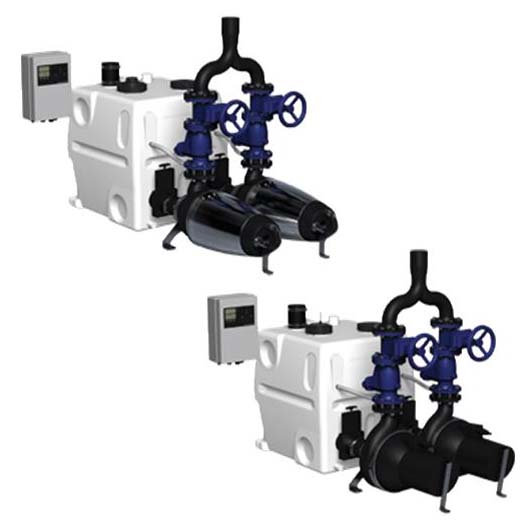

       格兰富污水提升站MDV.65.80.40.2.51D/450.SE包括一系列单/双450升收集槽，SE系列的两个卧式潜水污水泵、控制器包括模拟液位传感器和连接配件。450升水箱采用气密、防腐蚀聚乙烯制造，绝对不含气体且无气味。它配备三个卧式入口插座DN150，带有一个插座密封；垂直入口连接件DN100；垂直连接件DN75，使用柔性连接件和夹具通风，两个水平连接件DN40，带有一个连接件和夹具，用于手动隔膜泵（配件）。

       该水箱设计配备内部专利倒棱和吸入弯管，可以避免沉淀并减少残留水。 如果是附加收集槽，4个连接插座DN150应位于侧面。卧式污水泵提供单通道叶轮或涡流叶片，用于各种请求最高80mm的自由通道，确保可靠且无堵塞的运行；独特的夹紧机构可以在一分钟内拆卸液压装置和电机；水密不锈钢电缆插头，便于维护和维修；双轴封管壳便于维护和维修，绕组内带有热开关的电机；专利冷却系统，用于SE系列的连续工作；绕组内带有热开关的电机；配件包括隔离阀、止逆阀、排放管、手动操作隔膜泵、螺栓和垫圈以及第三个450升水箱。

       LC221控制器带有微处理器，配备可以全程监控的显示器。 泵和传感器使用4m或10m电缆和管长与控制器连接。电源线为1.5米，配备插头（包括用于3相电机的倒向器）无触点压电式对抗性压力传感器，可插入机柜，通过控制器监控，精确至毫米，在显示器上显示。 无堵塞压力软管位于水箱内部，污水内没有活动部件。

控制器提供热电机保护，并监控泵运行。热电机保护由绕组内的热开关组成。控制器功能：

泵的启动/三角运行>5kW

开/关、两台污水泵的定期和故障切换，基于来自压阻式传感器的连续信号。

通过电机保护断路器的电机保护和/或电流测量以及热开关连接。

通过运行时间限制进行空运行电机保护，以及后续的应急操作。

长期静止期间进行24小时自动测试

作为标准配置，LC 221拥有6个无电位输出，用于：–泵运行–泵故障–高水位告警–常见故障。6个数字输入，用于以下功能：–连接压力传感器板（预组装）–连接模拟传感器（4-20mA 或 0-5V）–连接最多四个液位开关或压力开关，而不是模拟传感器–连接单独的液位开关，用于Multilift以外的洪水探测。 提升站经常安装在地下室的集水坑内——建筑的最低点。例如，如果地下水流入或水管道破裂，控制器将显示告警。–连接外部告警重置–连接电机的热开关。

Multilift系列的设计符合标准 EN12050-1，经过外部机构LGA批准和监控。更多认证包括VDE、GHOST、CB和EMV

格兰富污水提升站MDV.65.80.40.2.51D/450.SE技术参数：

叶轮型号：漩涡

最大颗粒尺寸：65毫米

主轴封：SIC/SIC

次轴封：CARBON/CERAMICS

最大水利效率：38%

铭牌上的标准：EN 12050-1

材料-泵壳：铸铁GG20，EN-JL1030

材料-叶轮：铸铁GG20，EN-JL1030

材料-水箱：聚乙烯

格兰富污水提升站MDV.65.80.40.2.51D/450.SE安装参数：

最大环境温度：40°C

最大运行压力：10巴

法兰标准：DIN

泵出口：80

压力级：PN 10

最大安装深度：2米

格兰富污水提升站MDV.65.80.40.2.51D/450.SE电气数据：

输入功率——P1：2 x 4.8千瓦

额定功率——P2：2 x 4千瓦

电源频率：50Hz

额定电压：3 x 380-415V

电压差：+6/-10%

每小时最大起动次数：60

额定电流：8,7-8,5安

3/4负载时额定电流：6.7安

1/2负载时额定电流：5.4安

启动电流：71安

空载额定电流：3.9安

Cos phi–无负载时的功率因数：0,15

Cos phi–3/4 负载时的功率因数：0,78

Cos phi–1/2 负载时的功率因数：0,68

额定速度：2925转数/分钟

锁定转子扭矩：40牛米

停转扭矩：54牛米

惯性矩：0.0126 kgm²

电机满载效率：83.3%

电机3/4负荷效率：82.4%

电机1/2负荷效率：79.2%

电机极数：2

起动方法：星/三角

封装等级（IEC 34-5）：IP68

绝缘等级（IEC 85）：F

电缆长度：10米

电源型号：H07RN-F

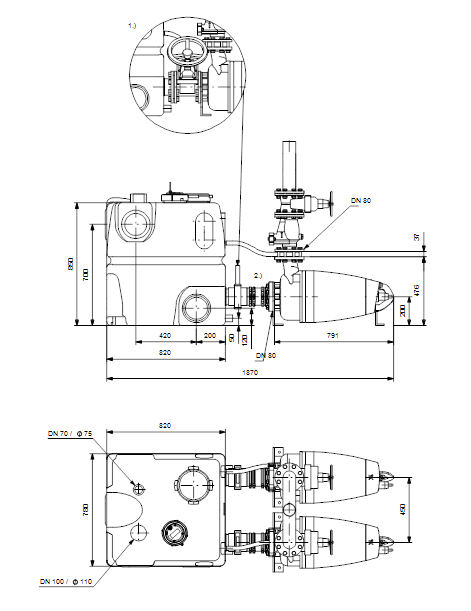

【格兰富MDV.65.80.40.2.51D/450.SE污水提升站尺寸图】

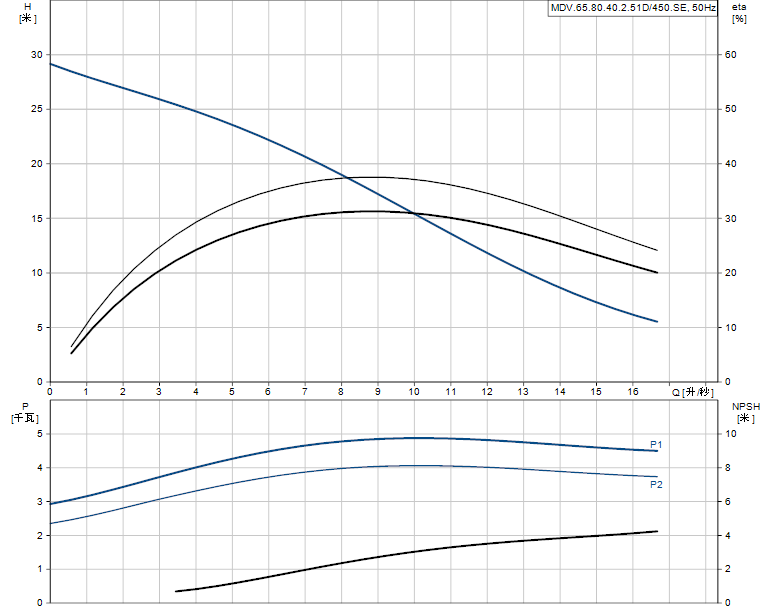

【格兰富MDV.65.80.40.2.51D/450.SE污水提升站性能曲线图】
