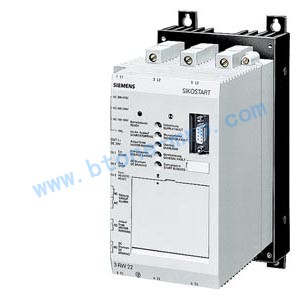

电子式电机控制器 SIKOSTART 3RW22 标准，规格 IEC 60 947 UL / CSA ，用于 3RW22 21—3RW22 31

特点 3RW22 SIKOSTART 紧凑起动器有以下使用特性： 根据负载类型，可利用分离脉冲，电压斜坡，电压或电流限止或以上各项的任意组合进行平滑起动。 用于起动参数，如起动电压斜坡，时间等的各种设定装置。

斜坡检测 节能 4 种停止模式可供选择： 自由停止，泵 停止，平滑停止，DC 制动 电子过载保护 升温保护 可通过电位计，滑动开关或 PC 程序 COM SIKOSTART 进行设定 用于准确参数设定以及控制和观察的 PC 通迅接口 电机馈电装置的简单适配 安装调试简单 可自动运行 显示 5 个操作状态和 5 个 故障信号 系统电压 200 V—1000 V，50/60 Hz 3 种控制电压的集成电源装置 最高使用温度 55 ℃ 选择较低的环境温度可实现较高的负载额定值。

建议 3RW22 电子式电机软起动器设计用于常规起动。

在重起动或频繁起动时，需选择较大的装置。

具体选择时，必需留意特殊的起动条件。

如果必要，当起动时间较长时，必须选择重起动过载继电器。建议使用 PTC 热敏电阻探测器。

这也必须留意停机方式（平滑停机，泵停机和 DC 制动）。在这种情况下，同自由停机相比，存在一个附加的电流负载。

SIKOSTART 与电机之间的电机馈电装置不含电容元件（如较正设备）。

所有的主电路元件（如：熔断器，开关设备和过载继电器）必须根据过载短路条件确定用于直接起动的规格。

熔断器，开关设备和过载继电器必须单独订购。

选择断路器时，比须考虑起动电流的谐波元件负载（脱扣器选择）。

与 EEx 保护电机一起使用 该装置适合于起动保护类型为“d”，“p”和“n”的 Eex 防护电机，只要相应模式不会使起动特性显著影响发热进程即可。

说明：保护类型 “d”= 防火外壳 “p”= 增压外壳 “n”= 设计用于区域 2 SIEMENS 已获得 Braunschweig 德国国家标准实验室（PTB）有关在基于通用合格证的条件范围内防护类型“d”电机的 SIKOSTART 起动没有问题以及无需特别说明的认证。

今后也无需特别提及此类电机的合格证。 该装置适用于起动保护类型为“e”的 EEx-防护电机（不含重起动）。

装置的斜坡时间必须设定为一个最大等同于机器 TE 时间的值。

可利用 PTB 号为 3.53-542/96 的试验报告。 3RW22 SIKOSTART 手册和 PC 选择程序 特殊起动条件下，需根据以下数据进行选择： 电机数据 负载数据： 转动惯量，需要的输入，速度 机器和电机的转矩/速度特性 电机直接起动时的电流/速度特性 需要的起动频率 负载周期： 起动，操作和空闲时间。

PC 程序可帮助你作出选择。可从 http：//www.ad.siemens.de/sanftstarter 网址免费下载。

手册除包含规划，调试和服务等重要信息外，还包括建议的电路和所有装置的技术数据。

3RW22 SIKOSTART 手册，不带 PC 选择程序 英文： 订单号：E20001-P285-A484-V3-7600 德文： 订单号：E20001-P285-A484-V3 西班牙文： 订单号：E20001-P285-A484-V2-7800 电子过载保护，RS 232 PC 串行接口和 COM SIKOSTART PC 通迅程序 除电子过载保护外，此版本还有一个用于通迅的 PC 接口。

同 COM SIKOSTART 程序一起使用，可进行简单参数定义，通过 PC 机和笔记本电脑可对 SIKOSTART 3RW22 进行控制和观察。

一旦输入，参数组就会在保存在 PC 里，可供以后定义带有相同类型驱动器的设备时使用。

与使用电位计相比，参数可更准确的输入并具有相互独立性（参见技术数据）。

可在 SIKOSTART 3RW22 贮存两或三套参数。

因此，特别适于用达莱德和变极电机，风力发电系统和带不同输出和负载的串行起动电机。

应用 SIKOSTART 电子式电机软起动器适用于三相感应电机的控制软起动与停止、制动和节能操作。服务范围 泵，压缩机风扇传送带断路器，轧机搅拌设备碾磨机线绘机，纺织机压机车床附加功能

规格型号： 3RW2701-0AA00
