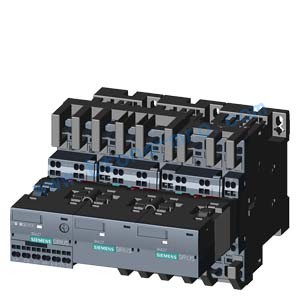

用于星形-三角形启动的 3RA24 接触器组件设计用于标准应用场合。
规格 S00 和 S0： 完全布线和测试，带有电子和机械互锁。
作为单独部件供客户自组装。
一个 50 ms 的换向固定间隔已经集成在星形-三角形起动功能模块中。
另外还有一系列附件（横向辅助开关组等）必须要单独订购。
3RA24 接触器组件具有螺钉型或弹簧型接线端子，因此适于螺装或卡装在 TH 35 标准安装导轨上。
带有完全布线并已测试的 3RA24 接触器组件，辅助触头包括在基本设备中，但未分配。
电机保护过载继电器或热敏电阻电机保护脱扣器可用于过载保护。
过载继电器既可以安装在线路接触器上也可单独安装。必须将其设置为额定电机电流的 58%。
浪涌抑制规格 S00 和 S0： 浪涌抑制（变阻器）包括在星形-三角形起动的功能块中。
用于星形-三角形起动的功能块 3RA28 16-0EW20 星形-三角形功能块完全取代了控制柜中的接线，可用于 24 - 240V AC/DC 的电压范围。其可卡装至规格 S00 或 S0 接触器组件的前端。
一个功能模块包括一个完整模块套件：一个 3RA29 12-0 基本模块带有集成控制逻辑和定时设定，和两个 3RA29 11-0 耦合模块，带有相关连接电缆。
因此供货范围包括成套模块组件，可用于规格 S00 或 S0 星形-三角形起动的一个接触器组件，与连接方式无关。
客户自组装的部件带接线模块、机械连接器的组装套件可供接触器组件用于星形-三角形起动。
接触器、过载继电器、星形-三角形起动的功能模块、星形-三角形定时继电器、电气联锁的辅助开关 - 如有必要，还有馈线端子、底板 - 必须单独订购 S00 和 S0 规格的安装套件包括顶部和底部主导电通路接口，其中线路接触器和三角形接触器之间为顶部，三角形和星形接触器之间为底部。
控制电路 特点：时间设定范围 0.5 - 60 s（3 个可选设定） 24 - 240 V AC/DC 宽电压范围 50 ms 固定间隔，不可调节。
规格型号：
3RA2426-8XH32-2BB4 3RA2426-8XF32-2AC2 3RA2426-8XF32-2BB4 3RA2425-8XF32-2BB4 3RA2425-8XF32-2AC2 3RA2425-8XF32-2AG2 3RA2425-8XF32-2AL2 3RA2425-8XH32-1BB4 3RA2425-8XH32-2BB4 3RA2423-8XF32-2BB4 3RA2423-8XF32-2AC2 3RA2423-8XF32-2AG2 3RA2423-8XF32-2AL2 3RA2423-8XH32-1BB4 3RA2423-8XH32-2BB4
品牌 SIEMENS/西门子 型号 3RA 额定电压 380（V） 额定电流 100（A） 机械寿命 20000（万次） 电寿命 20000（万次） 产品认证 CCC
