用于 3RA6的馈线系统
3RA6 紧凑型起动器的馈入系统可实现主电路中的更少接线，并由于紧凑型馈电器的易交换性，可降低工厂运行阶段期间维护工作的常规停机时间。
馈电系统可以完全将主电路预接线，无需同时连接一个紧凑式起动器。由于主电路中端子可拆卸，紧凑式起动器可以方便地集成到一个馈电系统中（不使用工具）。
另外，可集成的 PE 条意味着，也可以将电机电缆直接连接到馈电系统，而无需附加的中间端子。3RA6 紧凑式起动器的馈电系统设计用于高达 100 A 的总和电流，馈电端子板上的导线横截面最大为 70 mm²。
馈电系统可以安装在一个标准安装导轨或扁平表面上。

（1）馈电
三相馈电系统带有螺钉端子（25/35 mm2，最大 63 A或 50/70 mm2，最大100 A）和弹簧支撑端子（25/35 mm2，最大 63 A）。

带弹簧支撑端子的馈电系统可以安装在扩展模块的左侧或者右侧。

带螺钉端子的馈电系统只配有一个 3-插座扩展模块并固定安装在左侧。

带有螺钉端子的馈电系统可从上面或下面连接主导线（L1、 L2、 L3）。

带螺钉端子的馈电系统完整配有一个端盖，带弹簧支撑端子的馈电系统完整配有两个端盖。

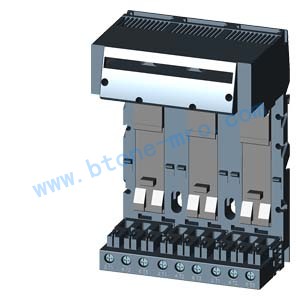

（2）三插座扩展模块
带 3 个插座的扩展模块（用于紧凑式起动器）配有螺钉端子和弹簧支撑端子。

扩展模块可以扩展馈电系统并可将任何数量的馈电系统互相适应。

借助 2 个连接板和 1 个扩展插头，可将 2 个扩展模块结合在一起。这些装配件包括在各个扩展模块的供货范围内。

使用 3RA6 的馈电系统，紧凑式起动器（插入式模块）的安装和拆卸都十分方便，即使带电时。

可选方式：

PE 连接在电机出线侧
外部辅助设备馈出
连接到 3RV19 馈电系统
SIRIUS 电机起动器保护器 3RV1 规格 S00和S0（使用3RA68 90-0BA 适配器）的集成
（3）两插座扩展模块
如果只需要 2 个而不是 3 个附加插座，那么两插座的扩展模块是最佳选择。它的功能和三插座扩展模块相同。

（4）扩展插头
使用扩展插头可将两个扩展模块连在一起。因此可以灵活地扩展馈电系统。

(5) PE 馈电
此模块可以连接一条 PE 电缆。

PE 馈电系统订购时可带有螺钉端子和弹簧支撑端子（35 mm2），并且可以安装在扩展块的右侧或者左侧。

（6）PE 扩展插头
PE 扩展插头从下部启动，并且便于连接两条 PE 条。

(7) PE 敏感元件
PE 敏感元件带有螺钉端子和弹簧支撑端子（6/10 mm2）。它从下部卡装在馈电系统中。

（8）连接板
可用两块连接板将两个扩展模块组合起来。

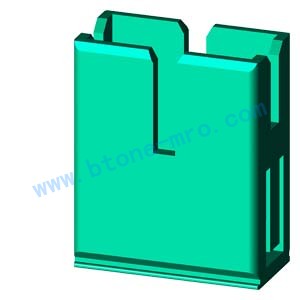

（9）端盖
在一行中的最后一个扩展模块上，用于扩展插头的插座可以以插入端盖的方式覆盖。

SIRIUS 电机起动器保护器 3RV1的（10）45 mm 适配器
带螺丝连接的SIRIUS 电机起动器保护器 3RV1 规格 S0 可装配适配器上，并使其能够插入到馈入系统中。

端子排
利用接线板，3相可从系统中馈出；这表明，单相、两相和三相部件也可集成到系统中。

拉出端盖后，端子板可以插装在一个扩展模块上。

用于 SIRIUS 3RV19 馈电系统的扩展插头
拔出端盖后，用于 SIRIUS 3RV19 馈电系统的扩展插头可以插装在一个扩展模块上。它将 3RA6 馈电系统和 SIRIUS 3RV19 馈电系统连接起来。

最大额定工作电流
以下最大额定工作电流适用于 3RA6 馈电系统的组件：

组件
 最大额定工作电流（A）

带有 50/70 mm²螺钉端子的馈电系统
 100

带有 25/35 mm²螺钉端子的馈电系统
 63

带有 25/35 mm² 弹簧支撑端子的馈电系统
 63

扩展插头
 63


在多个扩展模块的串联组件中，从第二个扩展模块到串联末尾的最大额定工作电流为63 A。

上游短路保护设备的技术方案
以下短路数据 3RA6 馈电系统的组件：

导线截面积，mm2
 标题
 上游短路保护设备的技术方案

带螺丝连接馈入块的短路保护（25 mm² / 35 mm²）

2,5 ... 35
 I d，最大值 = 19 kA, I²t = 440 kA²s
 3RV10 41-4JA10

带螺丝连接馈入块的短路保护（50 mm² / 70 mm²）

2,5 ... 70
 I d，最大值 = 约 22 kA
 3RV10 41-4MA10

带弹簧支撑端子的馈电块的短路保护

4
 I d，最大值 = 9.5 kA, I²t = 85 kA²s
 3RV10 21-4DA10

6
 I d，最大值 = 12.5 kA, I²t = 140 kA²s
 3RV10 31-4EA10

10
 I d，最大值 = 15 kA, I²t = 180 kA²s
 3RV10 31-4HA10

16 / 25
 I d，最大值 = 19 kA, I²t = 440 kA²s
 3RV10 41-4JA10

端子板的短路保护

1,5
 I d，最大值 = 7.5 kA
 5SY...

2,5
 I d，最大值 = 9.5 kA
 1)

4
 I d，最大值 = 9.5 kA

6
 I d，最大值 = 12.5 kA
1) 为防止短路可能性，接线板上的电缆必须在安装上确保其耐短路，符合EN 60439-1第7.5.5.1.2条。 规格型号： 3RA6890-0EA
