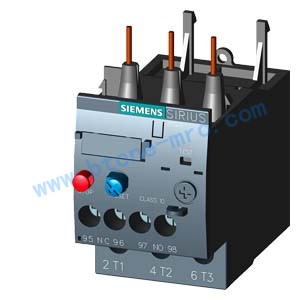

高达630 A电子过载继电器 3RB22 到 3RB24（可与高达820 A的串联开关转换器配套使用）采用模块化设计。

过载继电器 3RB22（带单稳态辅助开关）和3RB23（带双稳态辅助开关）为外包，过载继电器 3RB24（带单稳态辅助开关）经IO-Link购买。

这些装置设计用于带正常和重载起动之用电设备的电流依赖型保护避免因过载、相位不平衡或断相而导致不容许高温。

过载、相位失衡或失相将导致电机电流超出所设定的额定电流。

取决于IO-Link中的组态，过载继电器 3RB24 也可用作直接或可逆起动器（也可星－角起动）。

这种电流上升可以通过电流测量模块检测到，并通过连接的特殊评估模块进行电子评估。

执行评估的电子设备会向辅助触点发出一个信号。

辅助触点通过接触器切断负载。

断开时间取决于脱扣电流和设置电流之比，保存成长期稳定的脱扣特性。

装置会通过“过载”LED指示灯常亮发出“已脱扣”状态信号。当超过电流限制时，LED 会通过闪烁表示由于过载、相位不平衡或断相继电器即将脱扣。

对于过载继电器 3RB22和3RB23，此警告也可通过辅助开关发信令，对于过载继电器 3RB24，通过IO-Link发信令。

除了上述的防治温度上升过高的负载反时限延时保护之外，通过连接 PTC 传感器电路（用于检测短路和开路），3RB22/3RB24 固态过载继电器还可以对电机绕组直接进行温度监视（电机全面保护）。

利用这种与温度相关的保护，可以防止负载由于冷却剂流速降低等间接因素而造成过热（只通过检测电流的方式是无法检测到这种问题的）。

在发生过热时，该装置会通过辅助触点关闭接触器，从而断开负载。

通过“热敏”LED指示灯常亮的方式发出“已脱扣”信号。

而且为了防止负载由于绝缘损坏、潮湿、冷凝水等原因造成高阻抗短路，3RB22和3RB23 电子过载继电器还可以结合功能扩展模块提供内部接地故障监视功能，电子过载继电器 3RB24 可提供内部接地故障监视功能如需了解详情，请参考“选型和订货数据”，不能与接触器组件配合进行星-三角起动）。

在发生接地故障时，3RB22/3RB24 继电器会立即脱扣。

条件"已触发"采用红色"接地故障"LED发信令，可用于过载继电器 3RB22，3RB23也可通过辅助开关发信令，对于过载继电器 3RB24，通过IO-Link发信令。

在由于过载、相位不平衡、断相、过热或接地故障发生脱扣之后，继电器在恢复时间结束后可以手动或自动复位。

对于评估模块 3RB22和3RB23，与功能扩展模块配套，微处理器所测量的电机电流可按模拟信号DC 4m 到 20 mA 形式进行输出，该模拟信号适合操作继电器线圈装置或馈入可编程控制器模拟输入。

利用一个附加的 AS-Interface 模拟量模块，还可以通过 AS-i 总线系统传输过载继电器 3RB22 和 3RB23 的电流值。

过载继电器 3RB24，电流值经IO-Link直接传输到上位控制。设备制造符合环境规定，包含环保和可重复使用的材料。它们符合所有重要的世界性标准和认证。

“增安型”防护 EEx e，符合 ATEX 指令 94/9/EC 3RB22和3RB24（单稳态）固态过载继电器适用于 EEx e 增安型防爆电机过载保护。

该继电器符合 EN 60079-7 标准（存在潜在爆炸危险环境中的电气装置 – 增安型 "e"）。 3RB22 并拥有 Group II，Category (2)G/D EC 型式试验证书。编号为 PTB 05 ATEX 3022。 行业 3RB22/3RB24 固态过压继电器对各种行业中希望对自己的正常和重负荷（CLASS 5 至 CLASS 30 ）启动条件电气负载进行最优的反时限延时和温度相关保护的客户都适用，该装置可以最大程度的减少项目完成时间、存货和功耗，同时优化工厂的可用性和维护管理。

应用 3RB22/3RB23 固态过载继电器是为保护三相异步和单相交流电机而设计的。

此外，过载继电器 3RB24 可用作直接或可逆起动器（也可星－角起动），其通过IO-Link进行控制。

因此，可从上位控制经IO-Link直接控制驱动装置，例如，经IO-Link直接报告电流值。

如果用 3RB22/3RB24 固态过载继电器保护单相交流电机，电流测量模块的主电流路径必须串联连接 环境条件该装置对外部影响（如撞击、腐蚀性环境条件、老化和温度变化）不敏感。对于 –25 C 到 +60℃ 的温度范围，3RB22/3RB23 固态过载继电器会根据 IEC 60947-4-1 标准进行温度补偿。

在 –25℃ 以下或 +60℃ 以上使用该装置时的组态注意事项。

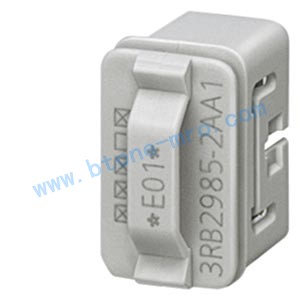

3RB22/3RB23 固态过载继电器现有以下可选附件：用于分析模块的密封盖 用于电流测量模块的端子盖，规格 S6 和 S10/S12 用于电流测量模块的盒式端子排，规格 S6 和 S10/S12 用于螺钉式固定 3RB22/3RB23 过载继电器和 3RB29 06 电流测量模块的推入式接线片
