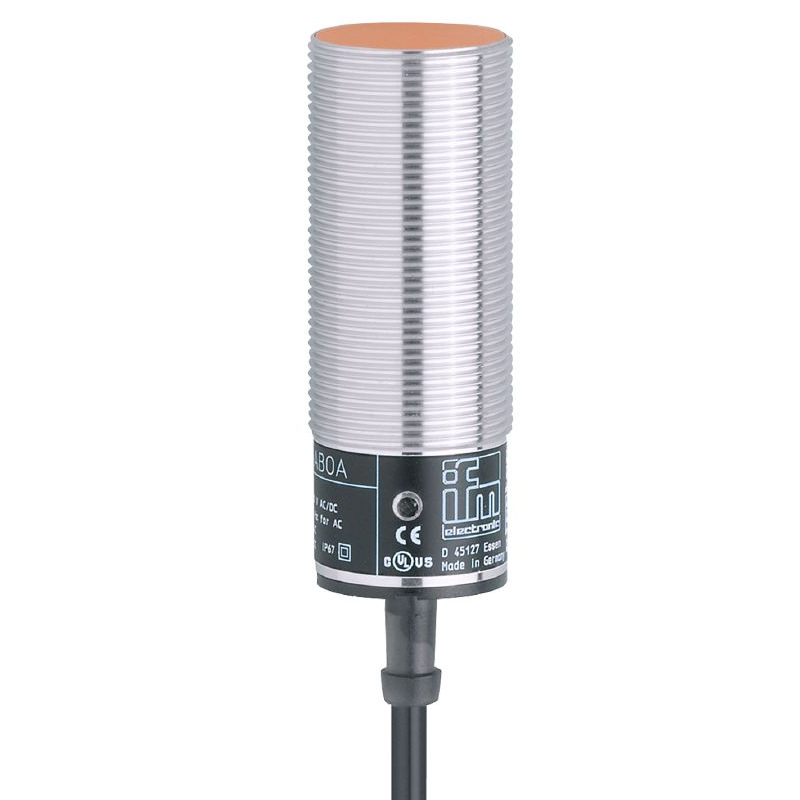

| 产品特征 |
|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 10 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 / L = 81 |
| 电气数据 |
|---|
| 工作电压 [V] | 20...250 AC/DC |
| 防护等级 | II |
| 反相保护 | 否 |
| 输出 |
|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 6 |
| 开关量输出AC电压降最大值 [V] | 6.5 |
| 最小的负载电流 [mA] | 5 |
| 漏电流最大值 [mA] | 2.5 (250 V AC) / 1.3 (110 V AC) / 0.8 (24 V DC) |
| 开关量输出AC的持续电流负载 [mA] | 250; (350 (...50 °C)) |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关量输出短暂的电流负载 [mA] | 2200; (20 ms / 0,5 Hz) |
| 开关频率AC [Hz] | 25 |
| 开关频率DC [Hz] | 50 |
| 短路保护 | 否 |
| 过载保护 | 否 |
| 监控范围 |
|---|
| 感应距离 [mm] | 10 |
| 实际感应距离 Sr [mm] | 10 ± 10 % |
| 工作距离 [mm] | 0...8.1 |
| 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2 |
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 60947-5-2EN 55011等级B |
| MTTF [年] | 607 |
| UL认证 | Ta0...40 °CEnclosure typeType 1电源Hazardous voltage文件数量ULE174191 |
| 机械技术数据 |
|---|
| 重量 [g] | 250 |
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M30 x 1.5 / L = 81 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | 黄铜 白青铜-镀层; 感应面: PBT |
| 显示器/操作件 |
|---|
| 显示 | 开关状态1 x LED, 黄色 |
| 电气连接 |
|---|
| 要求的保护 | 请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动 |
| 附件 |
|---|
| 供货范围 | 固定螺母: 2 |
| 注释 |
|---|
| 注释 | 建议: 短路后请一定检查产品的安全功能。 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 电缆: 2 m, PVC; 2 x 0.5 mm² |
