| 产品特征 |
|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 感应距离 [mm] | 2 |

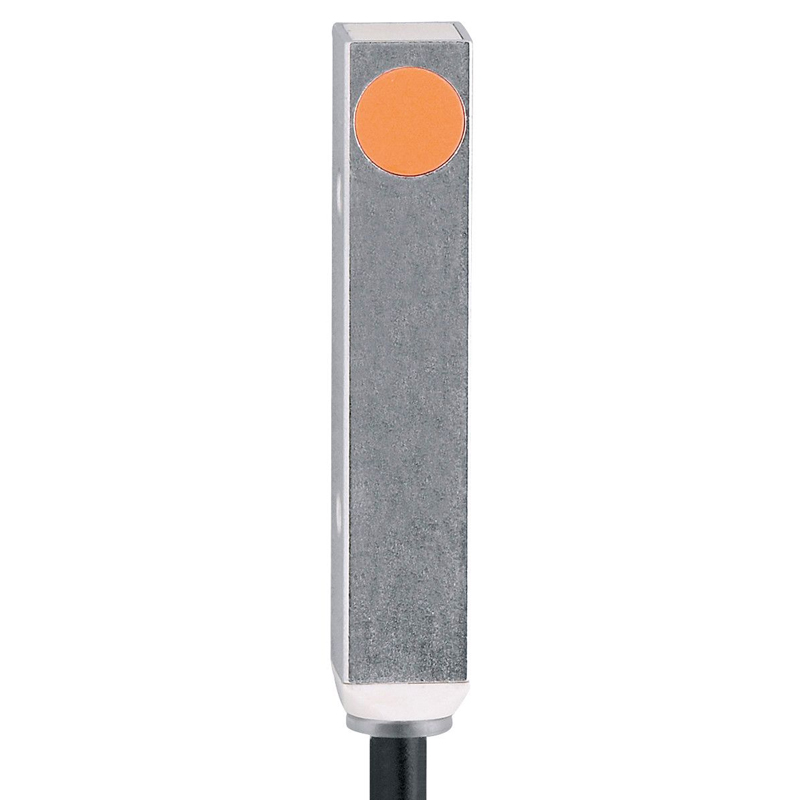

| 外壳 | 矩形的 |
| 尺寸 [mm] | 40 x 8 x 8 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...36 DC |
| 电流损耗 [mA] | 15; (24 V) |
| 防护等级 | III |
| 反相保护 | 有 |
| 输出 |
|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 2000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 感应距离 [mm] | 2 |
| 实际感应距离 Sr [mm] | 2 ± 10 % |
| 工作距离 [mm] | 0...1.6 |
| 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...70 |
| 外壳防护等级 | IP 65 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 60947-5-2 |
| MTTF [年] | 3449 |
| UL认证 | Ta-25...70 °CEnclosure typeType 1电源Limited Voltage/Current文件数量ULE174191 |
| 机械技术数据 |
|---|
| 重量 [g] | 42 |
| 外壳 | 矩形的 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | 40 x 8 x 8 |
| 原材料 | 黄铜 白青铜-镀层; 感应面: LCP |
| 拧紧扭矩 [Nm] | 1; (插入深度: > 5 mm) |
| 显示器/操作件 |
|---|
| 显示 | 开关状态1 x LED, 红色 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|

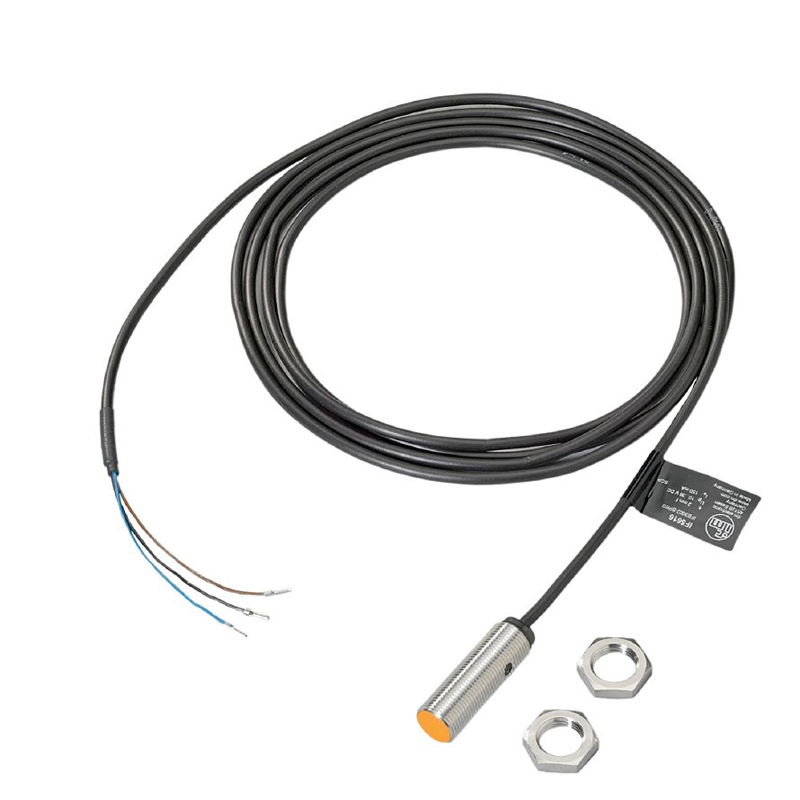

| 接口 | 电缆: 2 m, PUR; 3 x 0.14 mm² |
