| 产品特征 |
|---|
| 电气设计 | PNP |
| 输出功能 | 2 x 常开 |
| 感应距离 [mm] | 4 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 40 x 26 x 47 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC |
| 电流损耗 [mA] | < 15 |
| 防护等级 | III |
| 反相保护 | 有 |
| 输出 |
|---|
| 电气设计 | PNP |
| 输出功能 | 2 x 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关量输出短暂的电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 1300 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 感应距离 [mm] | 4 |
| 工作距离目标凸轮 [mm] | 1 |
| 精度/偏差 |
|---|
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
| 工作条件 |
|---|
| 环境温度 [°C] | -20...60 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| ATEX标记 |  II 3D Ex tc IIIC T80°C Dc IP67 X |
| II 3G Ex nA IIC T6 Gc X |
| 关于ATEX标记的注意事项 | 仅与防冲击保护外壳连接 |
| EMC电磁兼容 | EN 60947-5-2 |
| MTTF [年] | 1064 |
| 机械技术数据 |
|---|
| 重量 [g] | 341.5 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 40 x 26 x 47 |

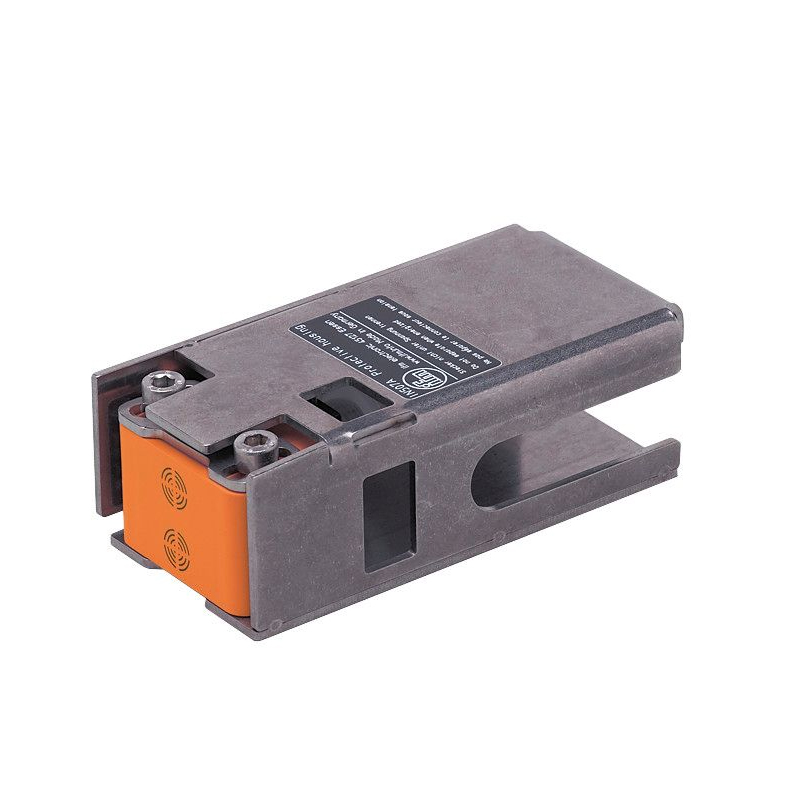

| 原材料 | 外壳: PBT; 保护板: PC; 防冲击保护外壳: 特种钢 |
| 显示器/操作件 |
|---|
| 显示 | 开关状态2 x LED, 黄色 |
| 附件 |
|---|
| 供货范围 | 防冲击保护外壳内六角头螺丝: 2 x M5 x 35安装板: 1 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 - 插头 |
|---|
| 接口 | 接插件: 1 x M12; 成型体: 特种钢
|
