| 产品特征 |
|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 感应距离 [mm] | 5 |

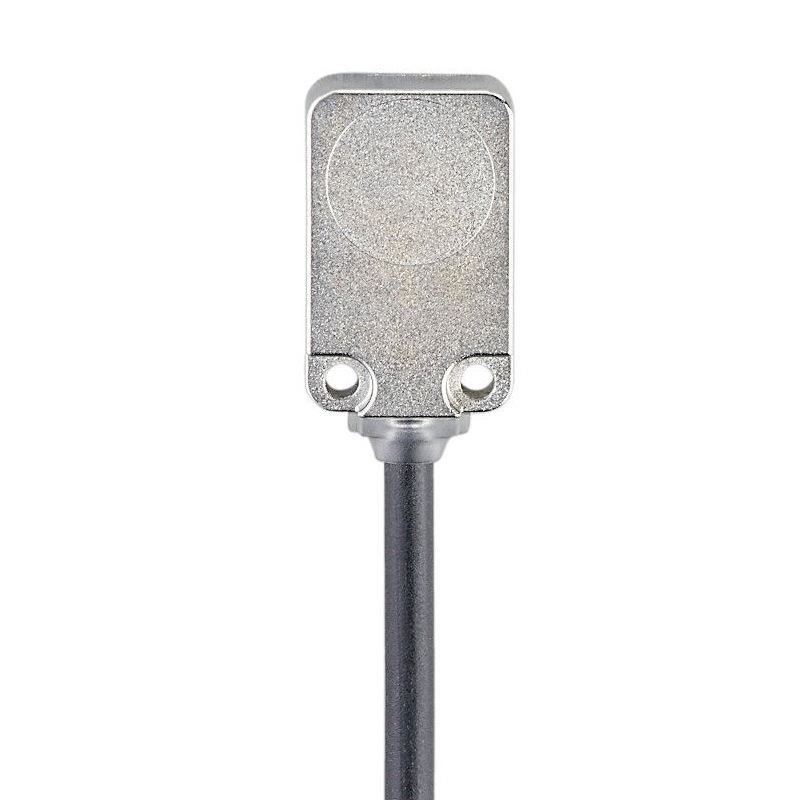

| 外壳 | 矩形的 |
| 尺寸 [mm] | 20 x 8 x 32 |
| 应用 |
|---|
| 介质 | 仅用于黑色金属 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC |
| 额定绝缘电压 [V] | 60 |
| 电流损耗 [mA] | < 30 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 0.3 |
| 输出 |
|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 漏电流最大值 [mA] | 0.1 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关量输出短暂的电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 300 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 感应距离 [mm] | 5 |
| 实际感应距离 Sr [mm] | 5 ± 10 % |
| 工作距离 [mm] | 0...4.05 |
| 精度/偏差 |
|---|
| 校正系数 | 钢: 1 |
| 迟滞 [Sr的百分比] | < 10 |
| 开关点偏移 [Sr的百分比] | 10 |
| 重复精度 [Sr的百分比] | 10 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 存储温度 [°C] | -30...85 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 HF电磁场辐射10 V/mEN 61000-4-4 Burst2 kVEN 61000-4-6 射频场感应的传导抗扰度10 VEN 55011等级B |
| 抗振强度 | EN 60068-2-6 Fc20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度 |
| 抗冲击 | EN 60068-2-27 Ea100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
| 持续抗冲击性 | EN 60068-2-2740 g ６ ms; 3个坐标轴中每个方向4000个冲击 |
| MTTF [年] | 1647 |
| UL认证 | Ta-25...60 °CEnclosure typeType 1电源Limited Voltage/CurrentUL认证编号C011文件数量ULE174191 |
| 机械技术数据 |
|---|
| 重量 [g] | 81.2 |
| 外壳 | 矩形的 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | 20 x 8 x 32 |
| 原材料 | 模压铸锌; LED窗口: TPU; 灌封: PUR |
| 显示器/操作件 |
|---|
| 显示 | 显示操作1 x LED, 绿色开关状态1 x LED, 黄色 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 电缆: 2 m, PUR, Ø 4.9 mm; 阻燃 (IEC 60332-2，UL: FT2); 3 x 0.34 mm² |
