| 产品特征 |
|---|
| 电气设计 | NPN |
| 感应距离 [mm] | 1.7; (用不同模块使用齿轮对检测范围及相位有影响。) |
| 尺寸 [mm] | Ø 15 / L = 70 |
| 电气数据 |
|---|
| 工作电压 [V] | 7...30 DC |
| 电流损耗 [mA] | < 30 |
| 防护等级 | III |
| 反相保护 | 否 |
| 输出 |
|---|
| 电气设计 | NPN |
| 开关量输出DC的持续电流负载 [mA] | 50 |
| 开关频率DC [Hz] | 2...15000 |
| 短路保护 | 否 |
| 监控范围 |
|---|
| 感应距离 [mm] | 1.7; (用不同模块使用齿轮对检测范围及相位有影响。) |
| 工作距离 [mm] | 1 |
| 工作条件 |
|---|
| 环境温度 [°C] | -32...140 |
| 环境温度 [°C] | 125 |
| 注意环境温度 | 用于插头范围 |
| 外壳防护等级 | IP 67; IP 69K; (插头: IP 54) |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61000-4-24 kV CD / 8 kV ADEN 61000-4-310 V/mEN 61000-4-42 kVEN 61000-4-610 VEN 61000-4-830 A/m |
| 抗冲击 | DIN EN 60068-2-2730 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
| 喷盐试验 | EN 60068/2-1196 h 5 % NaCl bei 25 °C |
| MTTF [年] | 2247 |
| 机械技术数据 |
|---|
| 重量 [g] | 23.5 |
| 尺寸 [mm] | Ø 15 / L = 70 |
| 原材料 | 插座: 黄铜; 外壳: PA; O形环: FKM |
| 拧紧扭矩 [Nm] | 7 |
| 齿轮模块 [mm] | 1.25 |
| 面板安装长度 [mm] | 45 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x AMP-Junior Timer (282 192-1) |
| 图表 |
|---|

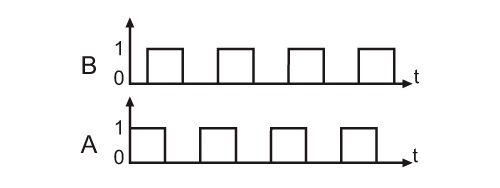

| 开关信号 |
相移 90° +/- 20°脉冲/暂停比 50 % +/- 10 %用不同模块使用齿轮对检测范围及相位有影响。 |
|---|
