| 产品特征 |
|---|
| 电气设计 | PNP |
| 输出功能 | 常开/常闭; (可设定参数 + 1x 电流输出) |
| 感应距离 [mm] | 250...3500; (目标物体: 200 x 200 mm) |
| 通信接口 | IO-Link |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 / L = 103 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC |
| 电流损耗 [mA] | < 30 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 0.3 |
| 转换频率 [kHz] | 112 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 2 |
| 电气设计 | PNP |
| 数字输出数量 | 1 |
| 输出功能 | 常开/常闭; (可设定参数 + 1x 电流输出) |
| 开关量输出DC电压降最大值 [V] | 2.2 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 1 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 监控范围 |
|---|
| 感应距离 [mm] | 250...3500; (目标物体: 200 x 200 mm) |
| 盲区 [mm] | 250 |
| 圆柱形孔径角 [°] | 12; (±2) |
| 90°角度传感器/目标的偏差最大值 [°] | ± 4 |
| 精度/偏差 |
|---|
| 温度补偿 | 有 |
| 迟滞 [%] | < 3 |
| 开关点偏移 [%] | -5...5 |
| 模拟输出的线性误差 [%] | <3 |
| 重复精度 | 1 % |
| 分辨率 [mm] | 3 |
| 注释 | 预热时间20分钟后达到指示值。 |
| 反应时间 |
|---|
| 反应时间 [ms] | < 600; (模拟量输出) |
| 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 第二个开关点; ON延迟和关断延时; 开启操作; Teach示教功能; 亮通和暗通模式 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 处理周期最小值 [ms] | 3.2 |
| IO-Link过程数据（周期性） | 功能位长过程值16设备状态4二进制开关信息2 |
| IO-Link功能（非周期性） | 应用特定标签; 运行小时数计数器; 传感器配置 |
| 支持的DeviceID | 运行方式DeviceID默认1451 |
| 注释 | 更多信息请参见“下载”中的IODD PDF文件 |
| 工作条件 |
|---|
| 环境温度 [°C] | -20...70 |
| 存储温度 [°C] | -30...80 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 HF电磁场辐射3 V/mEN 61000-4-4 Burst2 kVEN 61000-4-6 射频场感应的传导抗扰度3 VEN 55011等级A |
| 抗振强度 | EN 60068-2-6 Fc(10-55) Hz 1毫米的幅度，振荡时间5分钟，每轴共振时30分钟或55赫兹 |
| 抗冲击 | EN 60068-2-27 Ea30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
| MTTF [年] | 108 |
| 机械技术数据 |
|---|
| 重量 [g] | 240.7 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 / L = 103 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | 不锈钢(1.4404 / 316L); PA; 环氧玻璃陶瓷 |
| 拧紧扭矩 [Nm] | 100 |
| 显示器/操作件 |
|---|
| 显示 | 开关状态2 x LED, 黄色回声1 x LED, 绿色 |
| Teach示教功能 | 有 |
| 附件 |
|---|
| 供货范围 | 固定螺母: 2, 特种钢 |
| 注释 |
|---|
| 注释 | 按照cULus工作电压"电源级2" |
| 包装单位 | 1 件 |
| 电气连接 - 插头 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A |

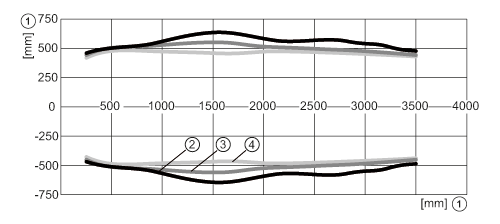

| 图表 |
|---|
|
1距离2标准音锥3中等音锥4窄音锥 |
|---|
