| 产品特征 |
|---|
| 光线种类 | 红光 |
| 外壳 | 矩形的 |
| 应用 |
|---|
| 功能原理 | 对射式光电开关 |
| 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC |
| 电流损耗 [mA] | 7; ((24 V)) |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 633 |
| 输出 |
|---|
| 电气设计 | PNP |
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 1000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 监控范围 |
|---|
| 发射器/接收器 | 接收装置 |
| 检测距离 [m] | < 10 |
| 检测距离可设 | 有 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 60947-5-2 |
| MTTF [年] | 1014 |
| UL认证 | UL认证编号E006 |
| 机械技术数据 |
|---|
| 重量 [g] | 50.9 |
| 外壳 | 矩形的 |
| 原材料 | 外壳: 不锈钢(1.4404 / 316L); 塑料: PPSU; 密封圈: EPDM |
| 透镜材料 | PMMA |
| 透镜校准 | 侧面的镜组 |
| 拧紧扭矩 [Nm] | 1; (螺丝钉) |
| 显示器/操作件 |
|---|
| 显示 | 开关状态1 x LED, 黄色操作1 x LED, 绿色 |
| 注释 |
|---|
| 注释 | 按照cULus工作电压"电源级2" |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 电缆: 0.3 m, PVC; 3 x 0.25 mm² |
| 接口 | 接插件: 1 x M12; 译码: A |
| 图表 |
|---|

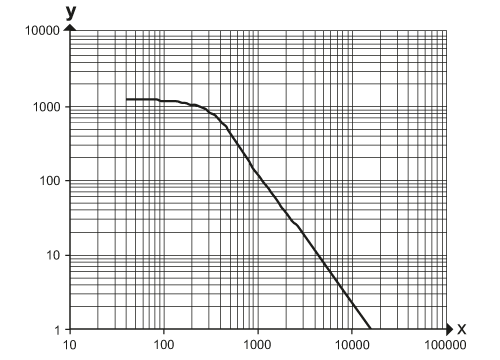

| 过量增益图 |
x:距离 [mm]y:过量增益因子 |
|---|
