| 产品特征 |
|---|
| 光线种类 | 红外线 |
| 外壳 | 螺纹结构 |
| 应用 |
|---|
| 功能原理 | 漫反射光电开关 |
| 电气数据 |
|---|
| 频率AC [Hz] | 47...63 |
| 工作电压 [V] | 20...250 AC/DC |
| 防护等级 | II |
| 反相保护 | 否 |
| 光线种类 | 红外线 |
| 波长 [nm] | 880 |
| 输出 |
|---|
| 输出功能 | 亮通模式 |
| 开关量输出DC电压降最大值 [V] | 8 |
| 开关量输出AC电压降最大值 [V] | 8 |
| 最小的负载电流 [mA] | 5 |
| 漏电流最大值 [mA] | 1.7 |
| 开关量输出AC的持续电流负载 [mA] | 90; (180 (...40 °C)) |
| 开关量输出DC的持续电流负载 [mA] | 90; (180 (...40 °C)) |
| 开关量输出短暂的电流负载 [mA] | 600; (20 ms / 0,5 Hz) |
| 开关频率AC [Hz] | 25 |
| 开关频率DC [Hz] | 25 |
| 短路保护 | 否 |
| 过载保护 | 否 |
| 监控范围 |
|---|
| 检测距离 [mm] | 1...600; (白纸 200 x 200 mm 90 %反射) |
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 169 |
| 光点尺寸参考 | 在最大的检测距离 |
| 工作条件 |
|---|
| 环境温度 [°C] | -25...80 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 60947-5-2EN 55011等级B |
| MTTF [年] | 338 |
| 机械技术数据 |
|---|
| 重量 [g] | 38.9 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M18 x 1 / L = 76 |
| 螺纹代号 | M18 x 1 |
| 原材料 | PBT |
| 透镜材料 | PMMA |
| 显示器/操作件 |
|---|
| 显示 | 开关状态1 x LED, 红色功能1 x LED, 红色 闪烁 |
| 电气连接 |
|---|
| 要求的保护 | 请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动 |
| 附件 |
|---|
| 供货范围 | 固定螺母: 2 x |
| 注释 |
|---|
| 注释 | 建议: 短路后请一定检查产品的安全功能。 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x 1/2"; 译码: C |
| 图表 |
|---|

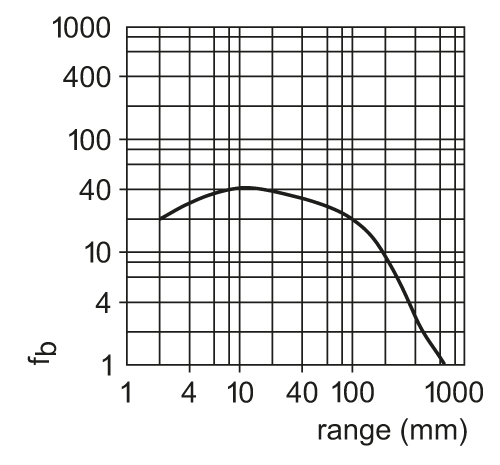

| 过量增益图 |  |
|---|
