| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2 |
| 测量范围 | -1...1 bar-1000...1000 mbar |
| 系统接口 | 螺纹连接 G 1/8 内螺纹 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 应用 | 用于工业应用 |
| 介质 | 压缩空气 |
| 由条件地适用于 | 根据需求其他的介质 |
| 介质温度 [°C] | 0...60 |
| 爆破压力最小值 [bar] | 30 |
| 抗压强度 [bar] | 20 |
| 压力 | 相对压力; 真空 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...32 DC; (按照SELV/PELV) |
| 电流损耗 [mA] | < 50 |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 过压保护 | 有; (< 40 V) |
| 开机延迟时间 [s] | 0.3 |
| Watchdog集成看门狗电路 | 有 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号 |
| 电气设计 | NPN |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | < 200 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 测量/设定范围 |
|---|
| 测量范围 | -1...1 bar-1000...1000 mbar |
| 开关点, SP [bar] | -0.98...1 |
| 复原点, rP [bar] | -0.99...0.99 |
| 设定步距 [bar] | 0.01 |
| 精度/偏差 |
|---|
| 开关点精度 [测量范围值的%] | < ± 0,5 |
| 重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K) |
| 特征曲线偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定) |
| 滞后偏差 [测量范围值的%] | < ± 0,25 |
| 长时间稳定性 [测量范围值的%] | < ± 0,05; (每6个月) |
| 温度系数零点 [测量范围值的百分比 / 10 K] | 0,2; (0...60 °C) |
| 温度系数量程 [测量范围值的百分比 / 10 K] | 0,2; (0...60 °C) |
| 反应时间 |
|---|
| 反应时间 [ms] | < 2.5 |
| 可编程的延迟时间dS, dr [s] | 0; 0,002...5 |
| 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 诊断功能; 输出极性; ON延迟、关断延时; 阻尼; 显示单位 |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...70 |
| 存储温度 [°C] | -25...85 |
| 外壳防护等级 | IP 65 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61000-4-2 ESD4 kV CD / 8 kV ADEN 61000-4-3 HF电磁场辐射10 V/mEN 61000-4-4 Burst2 kVEN 61000-4-5 Surge0,5/1 kVEN 61000-4-6 射频场感应的传导抗扰度10 V |
| 抗冲击 | DIN IEC 68-2-2750 g (11 ms) |
| 抗震 | DIN IEC 68-2-620 g (10...2000 Hz) |
| MTTF [年] | 443 |
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
| 机械技术数据 |
|---|
| 重量 [g] | 85.5 |
| 原材料 | PBT; FKM; 聚酯 |
| 材料(接液部件) | 黄铜; FKM; 硅(镀层); PBT |
| 开关动作寿命 | 五千万 |
| 系统接口 | 螺纹连接 G 1/8 内螺纹 |
| 显示器/操作件 |
|---|

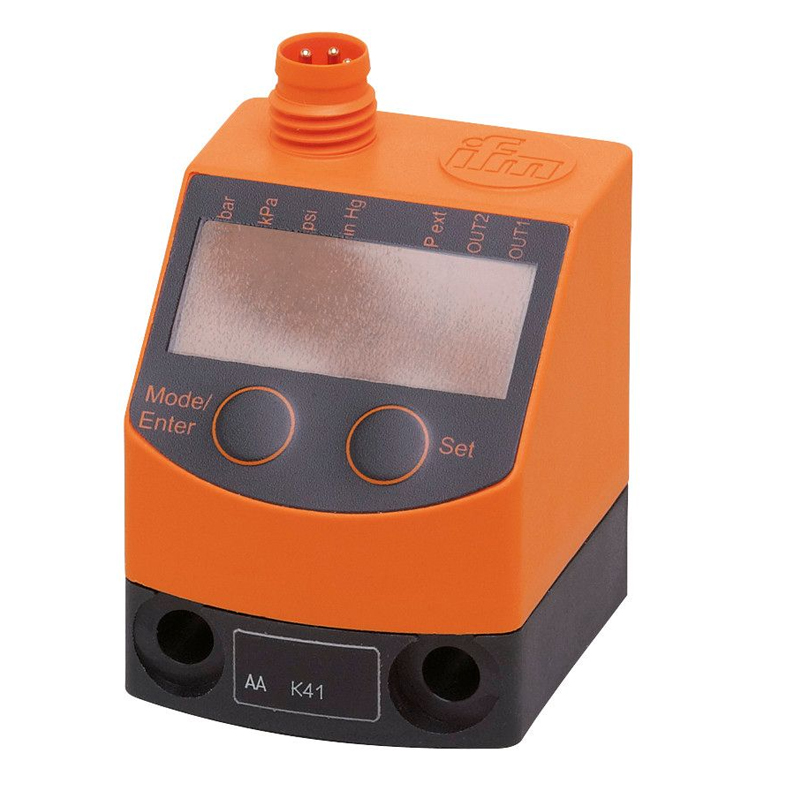

| 显示 | 显示单位4 x LED, 绿色开关状态2 x LED, 黄色功能显示字母数字显示, 4位数字测量值字母数字显示, 4位数字 |
| 显示单位 | bar; kPa; psi; inHg |
| 附件 |
|---|
| 附件(可选) | 安装套用于DIN导轨: TH 35-7,5 / EN60715, E37340螺纹加长: 1/8", E30075插接式接头用于管: Ø 6 mm, E30076插接式接头用于管: Ø 8 mm, E30077 |
| 注释 |
|---|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M8; 译码: A; 触头: 镀金的 |
