| 产品特征 |
|---|
| 测量范围 | 0.3...15 l/min0.018...0.9 m³/h4.8...237.8 gph0.08...3.965 gpm |
| 系统接口 | 螺纹连接 G 3/4 内螺纹 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 介质 | 液体; 油 (当温度为40°C时，油粘性5 mm²/s) |
| 介质温度 [°C] | -10...100 |
| 抗压强度 [bar] | 100 |
| 抗压强度 [Mpa] | 10 |
| 注意抗压强度 | 在介质温度 >70°C: 80 bar / 8 MPa |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (按照SELV/PELV) |
| 电流损耗 [mA] | < 50 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 3 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号; 模拟信号; 频率信号; IO-Link |
| 开关量输出DC电压降最大值 [V] | 2 |
| 每个输出最大电流负载 [mA] | 150; (200: ...60 °C; 环境温度; 250: ...40 °C; 环境温度) |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 输出频率 [Hz] | 0...10000 |
| 测量/设定范围 |
|---|
| 测量范围 | 0.3...15 l/min0.018...0.9 m³/h4.8...237.8 gph0.08...3.965 gpm |
| 显示范围 | 0...18 l/min0...1.08 m³/h0...285.4 gph0...4.755 gpm |
| 分辨率 | 0.01 l/min0.001 m³/h0.1 gph0.001 gpm |
| 开关点, SP | 0.1...15 l/min0.006...0.9 m³/h1.6...237.8 gph0.025...3.965 gpm |
| 复原点, rP | 0...14.9 l/min0...0.894 m³/h0...236.2 gph0...3.935 gpm |
| 频率终点，FEP | 1...15 l/min0.06...0.9 m³/h15.8...237.8 gph0.265...3.965 gpm |
| 步距 | 0.01 l/min0.001 m³/h0.2 gph0.005 gpm |
| 频率终点, FrP [Hz] | 10...10000 |
| 步距 [Hz] | 10 |
| 测量动态性 | 1:50 |
| 温度监控 |
|---|
| 测量范围 | -10...100 °C14...212 °F |
| 显示范围 | -32...122 °C-25.6...251.6 °F |
| 分辨率 | 0.1 °C0.1 °F |
| 开关点, SP | -9.3...100 °C15.2...212 °F |
| 复原点, rP | -10...99.3 °C14...210.8 °F |
| 设定步距 | 0.1 °C0.2 °F |
| 频率起点，FSP | -10...78 °C14...172.4 °F |
| 频率终点，FEP | 12...100 °C53.6...212 °F |
| 频率终点, FrP [Hz] | 10...10000 |
| 精度/偏差 |
|---|
| 流量监控 |
|---|
| 精确度(在测量范围) | ± 5 % MEW; (Q > 1 l/min; 20...70 °C 介质温度) |
| 重复精度 | ± 1 % MEW |
| 温度监控 |
|---|
| 温度变化率 | 0,029 °C / K |
| 精确度 [K] | 3 K (25°C; Q > 1 l/min) |
| 反应时间 |
|---|
| 流量监控 |
|---|
| 反应时间 [s] | 0.01 |
| 阻尼过程值dAP [s] | 0...5 |
| 步距 [s] | 0.1 |
| 用于模拟量输出的阻尼 (dAA) [s] | 0...5 |
| 步距 [s] | 0.1 |
| 温度监控 |
|---|
| 响应时间T05 / T09 [s] | T09 = 120 (Q > 1 l/min) |
| 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; 电流/频率输出; 用于开关量输出/模拟量输出阻尼; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色; 校准系数 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 CDV |
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 2 |
| 二位输出过程数据 | 2 |
| 处理周期最小值 [ms] | 3.2 |
| 支持的DeviceID | 运行方式DeviceID默认1048 |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...60 |
| 注意环境温度 | 介质温度< 80 °C介质温度< 100 °C: 0...40 °C |
| 存储温度 [°C] | -15...80 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-6-2DIN EN 61000-6-3 |
| 抗冲击 | DIN EN 60068-2-2720 g (11 ms) |
| 抗震 | DIN EN 60068-2-65 g (10...2000 Hz) |
| MTTF [年] | 145 |
| 承压设备指令 | 良好的工程实践 |
| 机械技术数据 |
|---|
| 重量 [g] | 994 |
| 原材料 | 不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黄铜 化学镀镍层 |
| 材料(接液部件) | 不锈钢(1.4401/316); 不锈钢(1.4404 / 316L); 黄铜 (2.0371); 黄铜 化学镀镍层; PPS; O形环: FKM |
| 系统接口 | 螺纹连接 G 3/4 内螺纹 |
| 机械的开关周期 | 1亿 |
| 显示器/操作件 |
|---|
| 显示 | 显示单位6 x LED, 绿色开关状态2 x LED, 黄色测量值字母数字显示, 红色/绿色 交替变化指示 4位数字编程字母数字显示, 4位数字 |
| 注释 |
|---|
| 注释 | 建议使用200 micron过滤。所有数据都针对具有以下额定粘度的油：5 mm²/s, 40 °CMW = 测量值MEW = Final value of the measuring range |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |

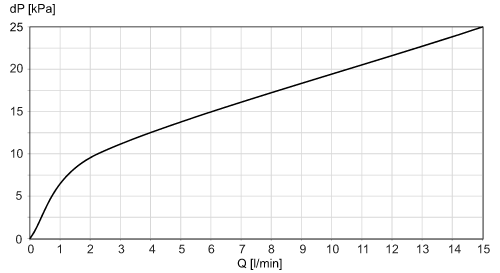

| 图表 |
|---|
|  |
|---|
