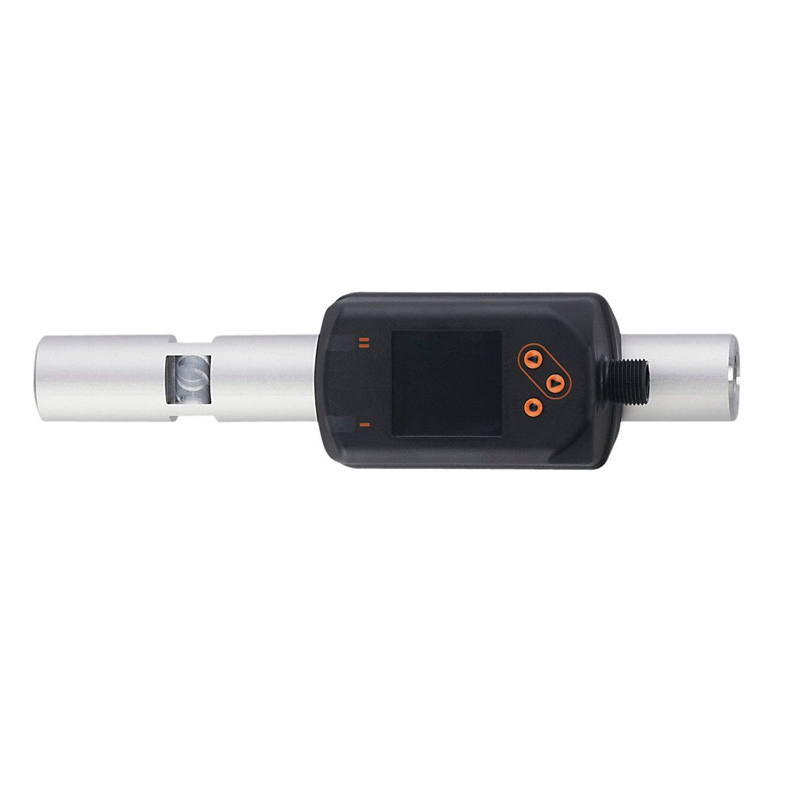

| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 系统接口 | 螺纹连接 G 1/4 DN8 |
| 监控压力 |
|---|
| 测量范围 [bar] | -1...16 |
| 应用 |
|---|
| 应用 | 用于工业应用 |
| 介质 | 氩（Ar）; 二氧化碳（CO2）; 氮气（N2）; 压缩空气 |
| 介质温度 [°C] | -10...60 |
| 爆破压力最小值 [bar] | 64 |
| 爆破压力最小值 [MPa] | 6.4 |
| 抗压强度 [bar] | 16 |
| 抗压强度 [Mpa] | 1.6 |
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 9.5 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (按照SELV/PELV) |
| 电流损耗 [mA] | < 80 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 1 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 输入 |
|---|
| 输入 | 计数器复位 |
| 输出 |
|---|
| 输出信号 | 开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置) |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 150; (每个输出) |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20; (可调整量程) |
| 负载最大值 [Ω] | 500 |
| 脉冲输出 | 流量计 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | 0.8...250 l/min0.3...82.9 m/s0.05...15 m³/h |
| 显示范围 | 0...300 l/min0...99.5 m/s0...18 m³/h |
| 分辨率 | 0.2 l/min0.1 m/s0.01 m³/h |
| 开关点, SP | 2.2...249.9 l/min0.7...82.9 m/s0.13...14.99 m³/h |
| 复原点, rP | 0.9...248.7 l/min0.3...82.5 m/s0.06...14.92 m³/h |
| 测量值起点, ASP | 0...200 l/min0...66.3 m/s0...12 m³/h |
| 测量值终点, AEP | 50...250 l/min16.6...82.9 m/s3...15 m³/h |
| 较小流量cut-off, LFC | 0.3...2.7 l/min0.1...0.9 m/s0.02...0.16 m³/h |
| 步距 | 0.1 l/min0.1 m/s0.01 m³/h |
| 监控压力 |
|---|
| 测量范围 [bar] | -1...16 |
| 显示范围 [bar] | -1...20 |
| 分辨率 [bar] | 0.05 |
| 开关点, SP [bar] | -0.92...16 |
| 复原点, rP [bar] | -1...15.92 |
| 测量值起点 [bar] | -1...12.8 |
| 测量值终点 [bar] | 2.2...16 |
| 设定步距 [bar] | 0.01 |
| 流量监控 |
|---|
| 测量范围 | 0...100000000 m³0...353146667.2 scf |
| 显示范围 | 0...100000000 m³0...353146667.2 scf |
| 开关点, SP | 0.001...10000000 m³0.05...353146667.2 scf |
| 脉冲值 | 0.001...10000000 m³0.05...353146667.2 scf |
| 设定步距 | 0.0001 m³0.005 scf |
| 脉冲长度 [s] | 0.01...2 |
| 温度监控 |
|---|
| 测量范围 | -10...60 °C14...140 °F |
| 显示范围 | -24...74 °C-11.2...165.2 °F |
| 分辨率 | 0.2 °C0.5 °F |
| 开关点, SP | -9.7...60 °C14.6...140 °F |
| 复原点, rP | -10...59.7 °C14...139.4 °F |
| 测量值起点 | -10...46 °C14...114.8 °F |
| 测量值终点 | 4...60 °C39.2...140 °F |
| 设定步距 | 0.1 °C0.1 °F |
| 精度/偏差 |
|---|
| 温度系数 [1/K] | ± 0,07 % MW |
| 精确度(在测量范围) | ± (6 % MW + 0,6 % MEW); 在介质温度 23 °C |
| 重复精度 | ± (0,4 % MW + 0,1 % MEW) |
| 监控压力 |
|---|
| 重复精度 [終值的百分比] | ± 0,2 |
| 特征曲线偏差 [終值的百分比] | < ± 0,5; (BFSL = Best Fit Straight Line) |
| 测量范围值的最大温度系数 [% MEW / 10 K] | ± 0,3 |
| 零点的最大温度系数 [% MEW / 10 K] | ± 0,1 |
| 温度监控 |
|---|
| 精确度 [K] | ± 0,5; (在流量测量范围极限内的介质流量) |
| 反应时间 |
|---|
| 反应时间 [s] | 0.1; (dAP = 0) |
| 阻尼过程值dAP [s] | 0...5 |
| 监控压力 |
|---|
| 反应时间 [s] | 0.05 |
| 温度监控 |
|---|
| 响应时间T05 / T09 [s] | T09 = 0,5 |
| 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位; 累加器 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 CDV |
| 外形 | Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000) |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 8 |
| 二位输出过程数据 | 2 |
| 处理周期最小值 [ms] | 7.2 |
| 支持的DeviceID | 运行方式DeviceID默认861 |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...60 |
| 存储温度 [°C] | -20...85 |
| 允许最大的相对空气湿度 [%] | 90 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 60947-5-9 |
| CPA认证 | 型号003TG准确度等级-最大允许误差± 7 % FSQ (min)0,05 m³/h (Air)Q (t)-Q (max)15 m³/h (Air) |
| 抗震 | DIN EN 68000-2-65 g (10...2000 Hz) |
| MTTF [年] | 183 |
| UL认证 | UL认证编号I012文件数量ULE174189 |
| 承压设备指令 | 良好的工程实践; 可用于稳定的气体液体组2 |
| 机械技术数据 |
|---|
| 重量 [g] | 558 |
| 原材料 | PBT+PC-GF30; PPS-GF40; 不锈钢(1.4301/304); 不锈钢(1.4305/303); 钢 (1.5523) 镀锌的; 黄铜(2.0401); FKM |
| 材料(接液部件) | EN AW-6082（铝）; 不锈钢(1.4305/303); FKM; 陶瓷 已玻璃钝化; PPS-GF40; Al2O3 (陶瓷); 丙烯酸酯 |
| 系统接口 | 螺纹连接 G 1/4 DN8 |
| 显示器/操作件 |
|---|
| 显示 | 彩色显示 1,44", 128 x 128 像素2 x LED, 黄色 |
| 注释 |
|---|
| 注释 | MW = 测量值MEW = Final value of the measuring range标准条件： 1013.25 mbar / 15 °C / 0 % 相对湿度有关安装和使用的说明，请您参见使用指南。 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A |
