| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 系统接口 | G 3/4 DN20 扁平密封 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 介质 | 导电液体; 水; 水为基本的介质 |
| 介质说明 | 电导率: ≥ 20 µS/cm粘性: < 70 mm²/s (40 °C) |
| 介质温度 [°C] | -20...90 |
| 抗压强度 [bar] | 16 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (按照SELV/PELV) |
| 电流损耗 [mA] | < 80 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 5 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
| 输入 |
|---|
| 输入 | 计数器复位 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号; 模拟信号; 脉冲信号; IO-Link; 频率信号; (可配置) |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20; (可调整量程) |
| 负载最大值 [Ω] | 500 |
| 脉冲输出 | 流量计 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | 0.1...75 l/min0.006...4.5 m³/h1.2...1190 gph0.02...19.82 gpm |
| 显示范围 | -90...90 l/min-5.4...5.4 m³/h-1426.8...1426.8 gph-23.78...23.78 gpm |
| 分辨率 | 0.1 l/min0.006 m³/h0.6 gph0.01 gpm |
| 开关点, SP | 0.5...75 l/min0.03...4.5 m³/h8.4...1189 gph0.14...19.81 gpm |
| 复原点, rP | 0.1...74.6 l/min0.006...4.48 m³/h1.2...1183 gph0.03...19.71 gpm |
| 测量值起点, ASP | 0...59.9 l/min0...3.6 m³/h0...950 gph0...15.82 gpm |
| 测量值终点, AEP | 15.1...75 l/min0.9...4.5 m³/h240...1189 gph3.99...19.81 gpm |
| 较小流量cut-off, LFC | 0.1...3.8 l/min0.006...0.23 m³/h1.8...59.4 gph0.03...0.99 gpm |
| 频率终点，FEP | 15.1...75 l/min0.9...4.5 m³/h240...1189 gph3.99...19.81 gpm |
| 频率终点, FrP [Hz] | 1...10000 |
| 流量监控 |
|---|
| 脉冲长度 [s] | 0.003...2 |
| 脉冲值 | 0.01...99990000 I |
| 温度监控 |
|---|
| 测量范围 [°C] | -20...90 |
| 显示范围 [°C] | -42...112 |
| 分辨率 [°C] | 0.1 |
| 开关点, SP [°C] | -19.6...90 |
| 复原点, rP [°C] | -20...89.6 |
| 测量值起点 [°C] | -20...68 |
| 测量值终点 [°C] | 2...90 |
| 设定步距 [°C] | 0.1 |
| 精度/偏差 |
|---|
| 流量监控 |
|---|
| 精确度(在测量范围) | ± (0,8 % MW + 0,2 % MEW) |
| 重复精度 | ± 0,2 % MEW |
| 温度监控 |
|---|
| 精确度 [K] | ± 2,5 (Q > 5 % MEW) |
| 反应时间 |
|---|
| 流量监控 |
|---|
| 启动延迟 [s] | 0...50 |
| 反应时间 [s] | < 0.25; (dAP = 0, T09) |
| 阻尼过程值dAP [s] | 0...5 |
| 温度监控 |
|---|
| 反应时间 [s] | 15; (Q > 10 % MEW, T09) |
| 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; 频率输出; 电流输出/脉冲输出; 启动延迟; 显示可以关闭; 显示单位 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 3 |
| 二位输出过程数据 | 2 |
| 处理周期最小值 [ms] | 6 |
| 支持的DeviceID | 运行方式DeviceID默认955 |
| 工作条件 |
|---|
| 环境温度 [°C] | -20...60 |
| 存储温度 [°C] | -25...80 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 60947-5-9 |
| CPA认证 | 型号006MI准确度等级-最大允许误差± 1,0 % FSQ (min)0,006 m³/hQ (t)-Q (max)4,5 m³/h |
| 抗冲击 | DIN IEC 68-2-2720 g (11 ms) |
| 抗震 | DIN IEC 68-2-6:5 g (10...2000 Hz) |
| MTTF [年] | 114 |
| UL认证 | UL认证编号I014文件数量ULE174189 |
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
| 机械技术数据 |
|---|
| 重量 [g] | 798 |
| 原材料 | 不锈钢 (1.4408/316); 不锈钢(1.4404 / 316L); PC; PBT+PC-GF30 |
| 材料(接液部件) | 不锈钢(1.4404 / 316L); PEEK; 碳纤维PEEK; EPDM; Centellen |
| 系统接口 | G 3/4 DN20 扁平密封 |
| 显示器/操作件 |
|---|
| 显示 | 彩色显示 1,44", 128 x 128 像素2 x LED, 黄色 |
| 注释 |
|---|
| 注释 | MW = 测量值MEW = Final value of the measuring range |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
| 图表 |
|---|
|

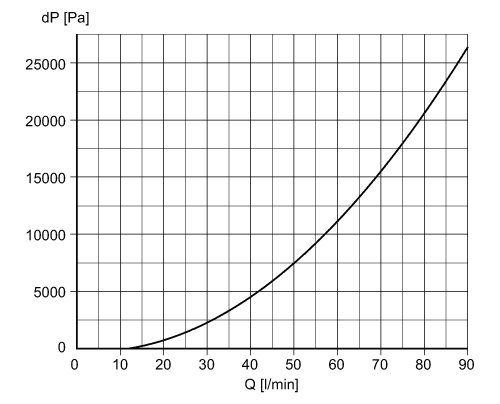

压力损失 / 体积流量 |
|---|
