| 产品特征 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 |
| 测量范围 | 0.5...10 l/min0.074...1.474 m/s |
| 系统接口 | 螺纹连接 G 1/2 DN6 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 应用 | 用于工业应用 |
| 安装 | 通过适配器连接管道 |
| 介质 | 水; 乙二醇溶液; 冷却润滑剂 |
| 介质温度 [°C] | -40...100 |
| 爆破压力最小值 [bar] | 25 |
| 爆破压力最小值 [MPa] | 2.5 |
| 抗压强度 [bar] | 12 |
| 抗压强度 [Mpa] | 1.2 |
| 注意抗压强度 | 至40 °C |
| 电气数据 |
|---|
| 工作电压 [V] | 8...33 DC |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 开机延迟时间 [s] | < 2 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 1 |
| 输出信号 | 模拟信号 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20; (Q [l/min] = 0,625 x (I - 4 mA)) |
| 负载最大值 [Ω] | < (Ub - 8 V) / 20 mA; Ub = 24 V: 800 |
| 测量/设定范围 |
|---|
| 测量范围 | 0.5...10 l/min0.074...1.474 m/s |
| 精度/偏差 |
|---|
| 流量监控 |
|---|
| 精确度(在测量范围) | Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (水) |
| 重复精度 | 0,2; (终值的百分比) |
| 反应时间 |
|---|
| 流量监控 |
|---|
| 反应时间 [s] | 0.5 |
| 工作条件 |
|---|
| 环境温度 [°C] | -15...85 |
| 存储温度 [°C] | -30...85 |
| 外壳防护等级 | IP 65 |
| 气蚀 | P（绝对）放电/ P（差值）>5.5，以避免气蚀 |
| 认证/测试 |
|---|
| EMC电磁兼容 | EN 61326-2-3 |
| CPA认证 | 型号002VO准确度等级-最大允许误差± 4 % FSQ (min)0,036 m³/hQ (t)0,12 m³/hQ (max)0,6 m³/h |
| 抗冲击 | DIN EN 60068-2-2730 g (11 ms) |
| 抗震 | DIN EN 60068-2-6带水 / 10...61 Hz 1 mm带水 / 61...2000 Hz 2 g |
| MTTF [年] | 380 |
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
| 机械技术数据 |
|---|
| 重量 [g] | 67 |
| 原材料 | PA 6T |
| 材料(接液部件) | ETFE; PA 6T; FKM |
| 拧紧扭矩 [Nm] | 12 |
| 系统接口 | 螺纹连接 G 1/2 DN6 |
| 注释 |
|---|
| 注释 | MW = 测量值MEW = Final value of the measuring range |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
| 图表 |
|---|
| 压力损失 |
dP压力损失Q体积流量 |
|---|

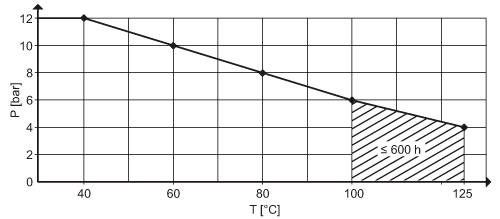

| 最低寿命10年 针对流量和高温介质温度 |
|
|---|
| 耐压[bar) |  |
|---|
