- 在线咨询易福门 IFM 带用户友好显示屏的涡街(Vortex)流量传感器
- 产品编号：BT2303015007
- 厂家型号：SV4200
- 产品品牌：易福门 IFM
- 价格：¥询价 件
- 规格型号：
- 数量：件
-
加入询价篮
产品描述
技术参数
包装参数
保修条款
产品资料
| 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2 |
| 测量范围 | 1...20 l/min0.06...1.2 m³/h |
| 系统接口 | 螺纹连接 G 1/2 DN8 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 应用 | 用于工业应用 |
| 介质 | 水; 乙二醇溶液; 冷却润滑剂 |
| 介质温度 [°C] | -10...90 |
| 抗压强度 [bar] | 12 |
| 抗压强度 [Mpa] | 1.2 |
| 注意抗压强度 | 至40 °C |
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 3.9 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC |
| 电流损耗 [mA] | < 30 |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 3 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2 |
| 输出 |
|---|
| 输出数量 | 2 |
| 输出信号 | 开关信号; 频率信号; IO-Link; (可配置) |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | 1...20 l/min0.06...1.2 m³/h |
| 显示范围 | 0...24 l/min0...1.44 m³/h |
| 分辨率 | 0.1 l/min0.005 m³/h |
| 开关点, SP | 1.2...20 l/min0.07...1.2 m³/h |
| 复原点, rP | 1...19.8 l/min0.06...1.19 m³/h |
| 频率终点，FEP | 4...20 l/min0.24...1.2 m³/h |
| 步距 | 0.1 l/min0.005 m³/h |
| 频率终点, FrP [Hz] | 100...1000 |
| 测量动态性 | 1:20 |
| 温度监控 |
|---|
| 测量范围 [°C] | -10...90 |
| 显示范围 [°C] | -30...110 |
| 分辨率 [°C] | 0.5 |
| 开关点, SP [°C] | -9...90 |
| 复原点, rP [°C] | -10...89 |
| 设定步距 [°C] | 0.5 |
| 频率起点，FSP [°C] | -10...70 |
| 频率终点，FEP [°C] | 10...90 |
| 频率终点, FrP [Hz] | 100...1000 |
| 精度/偏差 |
|---|
| 流量监控 |
|---|
| 精确度(在测量范围) | ± 2 % MEW; (水) |
| 重复精度 | ± 0,5 % MEW |
| 温度监控 |
|---|
| 精确度 [K] | ± 1 |
| 反应时间 |
|---|
| 流量监控 |
|---|
| 反应时间 [s] | 1; (dAP = 0) |
| 阻尼过程值dAP [s] | 0...5 |
| 温度监控 |
|---|
| 响应时间T05 / T09 [s] | T09 = 6 |
| 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; 频率输出; ON延迟、关断延时; 阻尼; 显示单位 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 2 |
| 二位输出过程数据 | 2 |
| 处理周期最小值 [ms] | 3 |
| 支持的DeviceID | 运行方式DeviceID默认484 |
| 工作条件 |
|---|
| 环境温度 [°C] | 0...60 |
| 注意环境温度 | 介质温度< 80 °C介质温度< 90 °C: 0...50 °C |
| 存储温度 [°C] | -20...80 |
| 外壳防护等级 | IP 65; IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | DIN EN 61000-6-2DIN EN 61000-6-3 |
| CPA认证 | 型号001VO准确度等级-最大允许误差± 2 % FSQ (min)0,09 m³/hQ (t)0,24 m³/hQ (max)1,2 m³/h |
| 抗冲击 | DIN EN 60068-2-275 g (11 ms) |
| 抗震 | DIN EN 60068-2-6带水 / 10...50 Hz 1 mm带水 / 50...2000 Hz 2 g |
| MTTF [年] | 342 |
| UL认证 | UL认证编号I001 |
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
| 机械技术数据 |
|---|
| 重量 [g] | 474 |
| 原材料 | 不锈钢(1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U |
| 材料(接液部件) | 不锈钢(1.4404 / 316L); ETFE; PA 6T; PPS; FKM |
| 拧紧扭矩 [Nm] | 30 |
| 系统接口 | 螺纹连接 G 1/2 DN8 |
| 注释 |
|---|
| 注释 | MW = 测量值MEW = Final value of the measuring range |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
| 图表 |
|---|

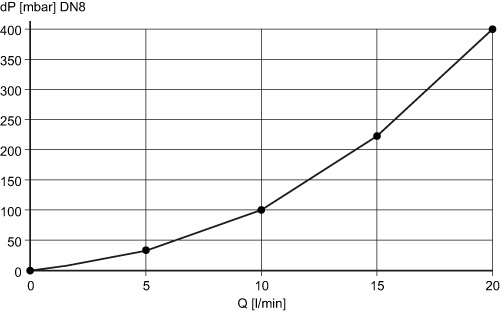

| 压力损失 |
dP压力损失Q体积流量 |
|---|

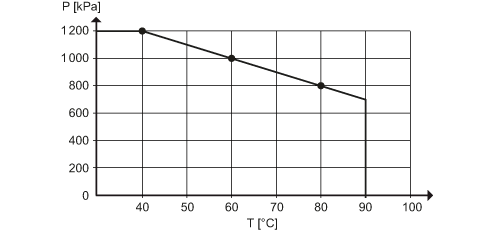

| 耐压[bar) |  |
|---|
| Vortex流量计; 工作电压 18...30 DC V; PNP/NPN; M12 接插件; 镀金触点; 用于工业应用 |
|---|
| 产品标识 | Vortex流量计 |
|---|
| 应用 | 用于工业应用 |
|---|
| 系统接口 | 螺纹连接 G 1/2 DN8 |
|---|
| 工作电压DC | 18...30 V |
|---|
| 电压类型 | DC |
|---|
| 电气设计 | PNP/NPN |
|---|
| 输出数量 | 2 |
|---|
| 输出功能 | 常开/常闭; (可设定参数) |
|---|
| 输出信号 | 开关信号; 频率信号; IO-Link; (可配置) |
|---|
| 测量范围 | 0.06...1.2 m³/h |
|---|
| 抗压强度 | 12 bar |
|---|
| 接口 | M12 接插件 |
|---|
| 原材料 | 不锈钢(1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U |
|---|
| 材料(接液部件) | 不锈钢(1.4404 / 316L); ETFE; PA 6T; PPS; FKM |
|---|
| 环境温度 | 0...60 °C |
|---|
| 介质温度 | -10...90 °C |
|---|
| 通信接口 | IO-Link |
|---|
| 产品 | 易福门或同价值的 |
|---|
| 型号 | SV4200 |
|---|
-
-
