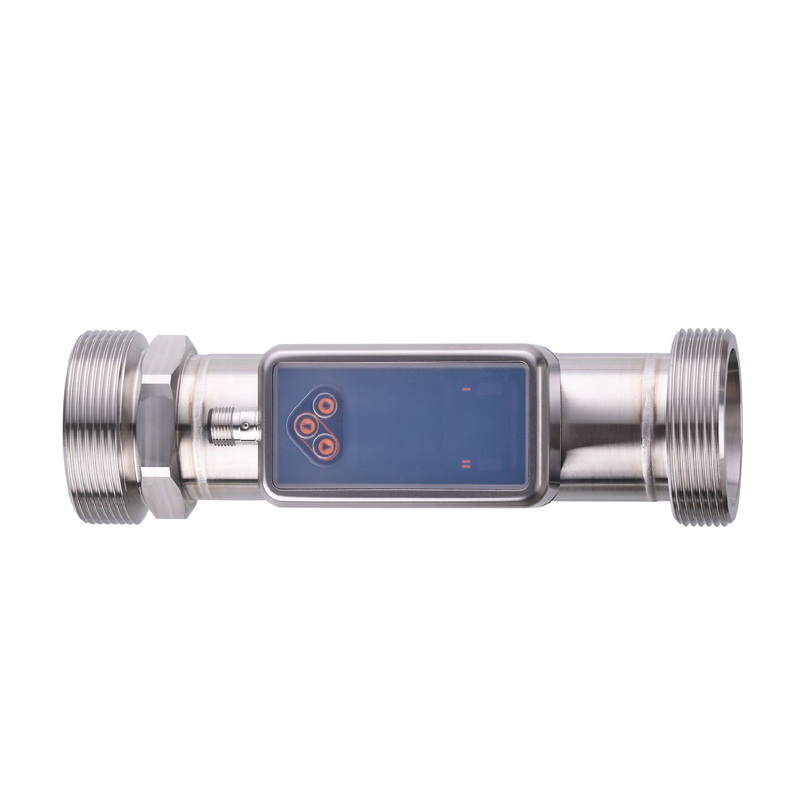

| 产品特征 |
|---|
| 系统接口 | G 2 DN50 外螺纹 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 介质 | 超纯水; 水; 水为基本的介质 |
| 介质说明 | 水为基本的介质: 对于添加剂含量大于10%的介质，重复精度是唯一可用的数值 |
| 介质温度 [°C] | -20...100 |
| 爆破压力最小值 | 150 bar15 MPa |
| 抗压强度 | 100 bar10 Mpa |
| 耐真空 [mbar] | -1000 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...32 DC; (按照SELV/PELV) |
| 电流损耗 [mA] | < 75 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 5 |
| 测量原理 | 超声波 |
| 输入 |
|---|
| 输入 | 计数器复位 |
| 输出 |
|---|
| 输出信号 | 开关信号; 脉冲信号; 模拟信号; IO-Link; 频率信号; 诊断信号; 累计流量开关量信号 |
| 电气设计 | PNP/NPN |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 0...10000 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 脉冲输出 | 流量计 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | 5...1000 l/min300...60000 l/h0.058...11.666 m/s0.3...60 m³/h |
| 显示范围 | -1200...1200 l/min-72000...72000 l/h-13.999...13.999 m/s-72...72 m³/h |
| 分辨率 | 0.1 l/min1 l/h0.001 m/s0.002 m³/h |
| 开关点, SP | 10.5...1000 l/min630...60000 l/h0.122...11.666 m/s0.63...60 m³/h |
| 复原点, rP | 5.3...994.8 l/min318...59688 l/h0.062...11.605 m/s0.318...59.688 m³/h |
| 测量值起点, ASP | -1000...800 l/min-60000...48000 l/h-11.666...9.333 m/s-60...48 m³/h |
| 测量值终点, AEP | -800...1000 l/min-48000...60000 l/h-9.333...11.666 m/s-48...60 m³/h |
| 较小流量cut-off, LFC | 5...50 l/min300...3000 l/h0.058...0.583 m/s0.3...3 m³/h |
| 频率终点，FEP | 200.6...1000 l/min12037...60000 l/h2.34...11.666 m/s12.037...60 m³/h |
| 频率终点, FrP [Hz] | 1...10000 |
| 流量监控 |
|---|
| 脉冲长度 [s] | 0.002...2 |
| 脉冲值 | 0.1...99990000 I |
| 温度监控 |
|---|
| 测量范围 [°C] | -20...100 |
| 显示范围 [°C] | -44...124 |
| 分辨率 [°C] | 0.1 |
| 开关点, SP [°C] | -19.6...100 |
| 复原点, rP [°C] | -20...99.6 |
| 测量值起点 [°C] | -20...76 |
| 测量值终点 [°C] | 4...100 |
| 频率起点，FSP [°C] | -20...76 |
| 频率终点，FEP [°C] | 4...100 |
| 频率终点, FrP [Hz] | 1...10000 |
| 精度/偏差 |
|---|
| 流量监控 |
|---|
| 精确度(在测量范围) | ± (1,0 % MW + 0,5 % MEW) |
| 重复精度 | ± 0,2 % MEW |
| 温度监控 |
|---|
| 精确度 [K] | ± 2,5 (Q > 5 % MEW) |
| 温度系数 [测量范围值的百分比 / 10 K] | 0,2 |
| 反应时间 |
|---|
| 流量监控 |
|---|
| 反应时间 [s] | < 0.25; (dAP = 0, T09) |
| 阻尼过程值dAP [s] | 0...5 |
| 温度监控 |
|---|
| 响应时间T05 / T09 [s] | 5,7 / 86 |
| 软件/编程 |
|---|
| 诊断功能 | 流量方向检测; 信号质量 |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1.3 |
| SDCI标准 | IEC 61131-9: 2013-07 |
| 外形 | Identification and Diagnosis (0x4000) |
| 必需的mater port type | A |
| 模拟过程数据 | 3 |
| 二位输出过程数据 | 2 |
| 处理周期最小值 [ms] | 9.6 |
| IO-Link过程数据（周期性） | 功能位长累加器32流量监控32温度监控32状态4输出 11输出 21 |
| 支持的DeviceID | 运行方式DeviceID默认1461 |
| 工作条件 |
|---|
| 环境温度 [°C] | -20...60 |
| 存储温度 [°C] | -25...80 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| 承压设备指令 | 可用于第2组流体; 根据需求流体组1的流体 |
| 机械技术数据 |
|---|
| 重量 [g] | 1180 |
| 安装方式 | 入口管长度 5xDN; 出口管长度 1xDN |
| 原材料 | 外壳: 不锈钢(1.4404 / 316L); 显示: PFA; 密封圈 显示: FKM; 连接件: POKAN |
| 材料(接液部件) | 测量距离: 不锈钢(1.4404 / 316L); 过程连接密封: Centellen 扁平密封圈 |
| 系统接口 | G 2 DN50 外螺纹 |
| 接液部件的表面特性Ra/Rz | 1.25 |
| 显示器/操作件 |
|---|
| 显示 | 彩色显示 1,44", 128 x 128 像素开关功能2 x LED, 黄色诊断1 x LED, 三色 |
| 附件 |
|---|
| 供货范围 | 扁平密封圈 2, Centellen包装说明书 |
| 注释 |
|---|
| 注释 | MW = 测量值MEW = Final value of the measuring range仅两路输出之一有脉冲量和累加值信号在整个应用区域遵循精度指示 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
| 图表 |
|---|

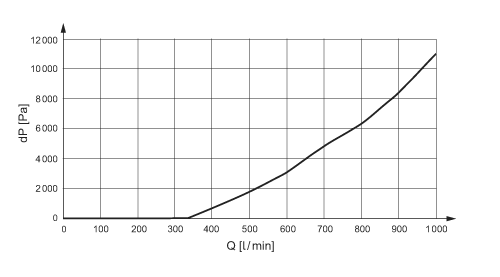

| 注意压力损失 |
|
|---|

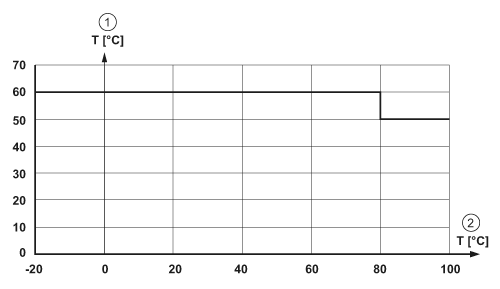

| 更低的环境温度 |
1环境温度2介质温度 |
|---|
