外壳和前盖板

外壳和前盖板

产品品牌:西门子 SIEMENS

原始型号:3RV19价格:询价

好友E-mail:(以逗号分开不同的邮箱地址)
您的推荐留言:
加入收藏
在线咨询外壳和前盖板
产品编号:BT0526025726
厂家型号:3RV19
产品品牌:西门子 SIEMENS
价格:¥询价
数量:
加入询价篮
产品描述 技术参数 包装参数 保修条款 产品资料

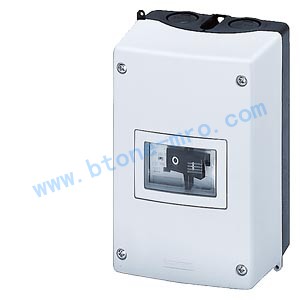

外壳对于把规格为 S00 (输入最大值 = 12 A) 、S0 (输入最大值= 25 A) 和S2 (输入最大值= 50 A)的断路器安装作为单独设备的情况,有各种尺寸的表面安装使用的注塑和铸铝外壳和嵌入式安装使用的注塑外壳。

安装在注塑外壳中时,断路器的额定工作电压 Ue 为 500V。

用于表面安装的外壳的防护等级为 IP55;用于齐平安装的外壳的前面防护等级为 IP55,齐平安装部分为 IP20。

所有的外壳都配备了 N 和 PE/接地端子。

有两个可敲空的电缆进线口,用于顶部的电缆压盖,还有两个用于底部的电缆压盖;在后面对应于电缆进线口具有刻痕。

外壳顶部还有一个敲落式开口,用于作为附件的指示灯。

窄形外壳能够容纳一个不带附件的断路器,带横动和侧向辅助开关,而较宽的外壳以及用于 S2 断路器的外壳还为侧面安装辅助脱扣器提供了空间。没有规定必须安装带有报警开关的断路器。

对于 S00 断路器,开关摇杆是通过外壳上的致动器隔膜来操作的。

可以在致动器隔膜上安装一个最多可容纳三个挂锁的锁定装置,以防止(比如在维护时)断路器闭合。

可以在该锁定装置的位置上安装一个蘑菇形“紧急停机”旋钮。

如果突然触动了它,断路器就断开,蘑菇形旋钮就闭锁。

转动该旋钮或用专用钥匙可使旋钮解锁。

随后就可以重新接通断路器。

对于规格 S0 和 S2 的断路器,注塑外壳配备了一个旋转操作机构。

可针对外壳提供黑色旋转操作机构或带红/黄旋钮的“紧急停机”旋转操作机构。

通过最多三个挂锁可以将所有的旋转操纵机构锁定在“Open”位置上。前面板断路器经常需要在各种外壳中被启动。

为此,提供有装配有执行器隔膜的前盖板,用于 S00 规格的电机起动器保护装置,或提供有旋转操作机构,用于 S0 到 S3 规格的电机起动器保护装置。

用于 S00 的前盖板具有一支座,电机起动器保护装置可卡装于其中。

用于 S0 规格电机起动器保护装置的支座也可用于 S0 - S3 规格的前盖板。 规格型号: 3RV1913-1CA00 3RV1913-1DA00


品牌 SIEMENS/西门子 型号 3RV 极数 1-4 额定频率 50/60(Hz) 脱扣器电流 63(A) 安装方式 固定式 速度 普通型 灭弧介质 真空式 结构 塑壳式 操作方式 电动操作
-
-
