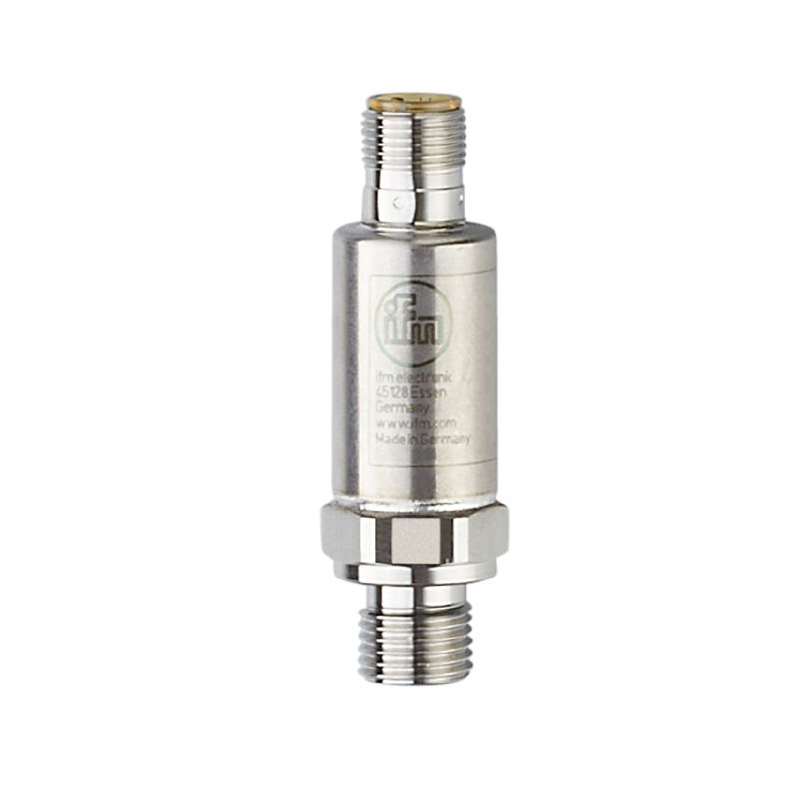

| 产品特征 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 |
| 测量范围 | 0...400 bar0...5800 psi0...40 MPa |
| 系统接口 | 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2) |
| 应用 |
|---|
| 应用 | 用于移动领域 |
| 介质 | 液体和气体介质 |
| 介质温度 [°C] | -40...125 |
| 爆破压力最小值 | 1700 bar24655 psi170 MPa |
| 抗压强度 | 1000 bar14500 psi100 Mpa |
| 注意抗压强度 | 静态 |
| 耐真空 [mbar] | -1000 |
| 压力 | 相对压力 |
| 电气数据 |
|---|
| 工作电压 [V] | 8...32 DC |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 0.1 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 1 |
| 输出信号 | 模拟信号 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | (Ub - 8 V) / 21,5 mA; @8V = 0 Ω; @12V max. 200 Ω; @24V max. 750 Ω |
| 短路保护 | 有 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 | 0...400 bar0...5800 psi0...40 MPa |
| 精度/偏差 |
|---|
| 重复精度 [测量范围值的%] | < ± 0,05; (温度波动< 10 K) |
| 特征曲线偏差 [测量范围值的%] | < ± 0,8; (包括：安装拧得过紧导致的漂移、零点和测量范围误差、非线性、迟滞) |
| 线性偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
| 滞后偏差 [测量范围值的%] | < ± 0,2 |
| 长时间稳定性 [测量范围值的%] | < ± 0,1; (每6个月) |
| 温度系数零点 [测量范围值的百分比 / 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) |
| 温度系数量程 [测量范围值的百分比 / 10 K] | < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C) |
| 反应时间 |
|---|
| 阶跃函数响应时间 模拟输出 [ms] | 2 |
| 工作条件 |
|---|
| 环境温度 [°C] | -40...100 |
| 存储温度 [°C] | -40...100 |
| 外壳防护等级 | IP 67; IP 69K |
| 认证/测试 |
|---|
| EMC电磁兼容 | 符合UN ECE R10，rev. 5(兼容E1)ISO 11452-2100 V/mDIN EN 61326-1 |
| 抗冲击 | DIN EN 60068-2-27500 g (1 ms) |
| 抗震 | DIN EN 60068-2-620 g (10...2000 Hz) |
| MTTF [年] | 711 |
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
| 机械技术数据 |
|---|
| 重量 [g] | 59.2 |
| 原材料 | 1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI |
| 材料(接液部件) | 1.4542 (17-4 PH / 630) |
| 开关动作寿命 | 6千万; (在额定压力的1.2倍) |
| 拧紧扭矩 [Nm] | 25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级) |
| 系统接口 | 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2) |
| 过程连接密封 | HNBR (DIN EN ISO 1179-2) |
| 已集成限制器元件 | 有 |
| 注释 |
|---|
| 注释 | BFSL = Best Fit Straight LineLS = 极限点设定 |
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 译码: A |
| 图表 |
|---|
| 特征负荷曲线电流输出 |
1:负载最大值2:最小的负载 |
|---|
