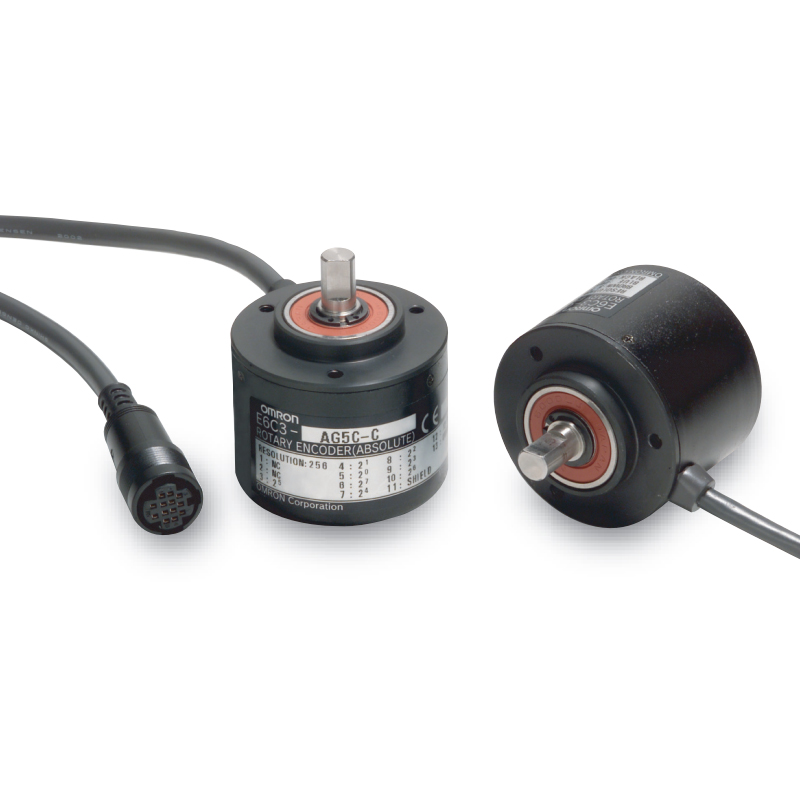

欧姆龙 OMRON 外径φ50牢固绝对编码型旋转式编码器
坚固型
• 绝对型
• 外径：φ50
• 分辨率 （最大）：1,024 （10位）
• IP65 （采用密封轴承提高防油性）
• 与PLC、凸轮定位器组合，可以实现最佳的角度控制

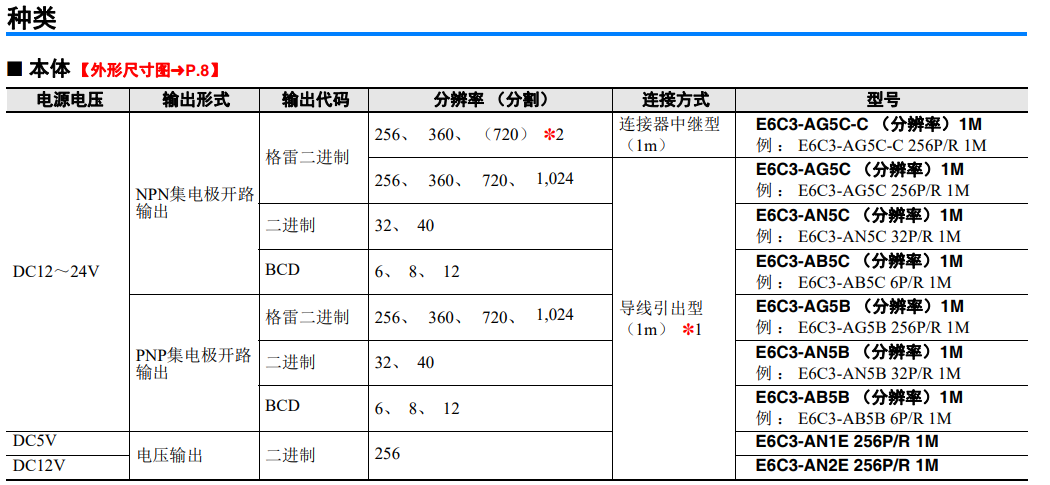

*1. 也配备了导线长度2m的标准规格。 请在型号末尾标明导线长度。
（例 ： E6C3-AG5C 360P/R 2M）。
*2. 与H8PS连接时， 请使用E6C3-AG5C-C 256、 360、 720P/R。 （仅限720P/R， 只备有2m导线）
分辨率360、 720的标准库存是2m导线。

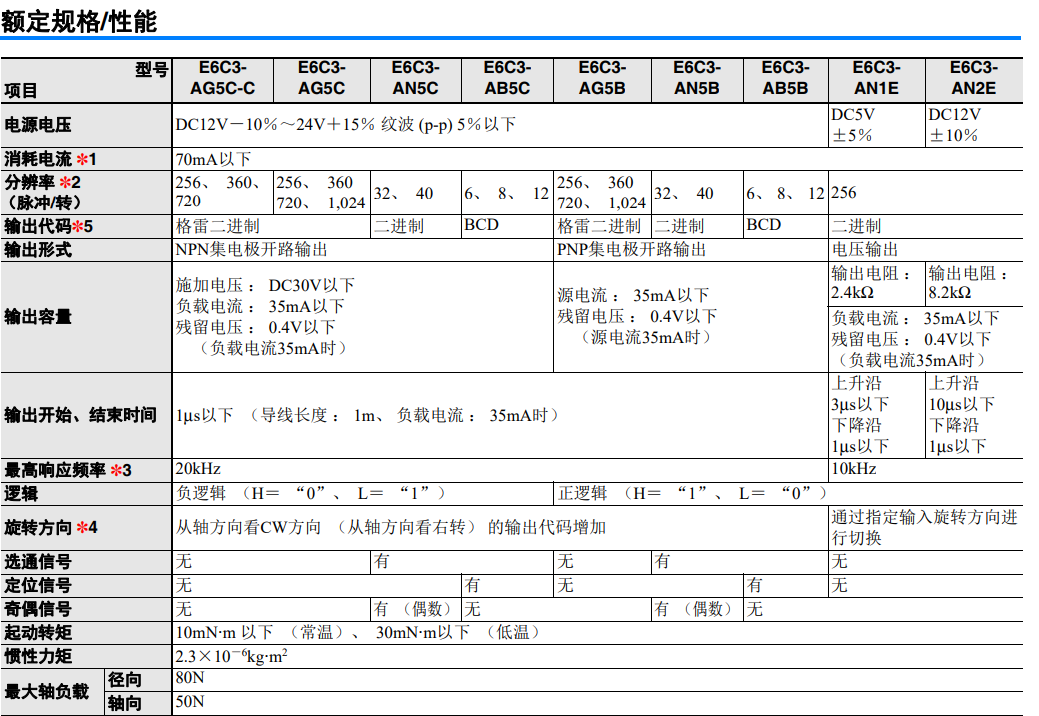

*1. 接通电源时， 流过约6A的浪涌电流。
（时间 ： 约0.8ms）
*2. 代码如下所示。
*3. 电气最高响应转速由分辨率以及最高响应频率决定。
电气最高响应转数 (r/min.) = ×60
因此， 旋转超过最高响应转数时将无法跟上电器信号。
*4. 对于E6C3-AN1E、-AN2E，通过将旋转方向指定输入（导线颜色：粉色）连接在H（VCC）上，在CW方向上输出代码可以增加，通过连接在L（0V）上，在CW方向输出代码可以减少。关于E6C3-AN1E：H＝1.5～5V、L＝0～0.8V
E6C3-AN2E：H＝2.2～12V、L＝0～1.2V
对于-AN1E、-AN2E，请在LSB（20
）的代码变化后，在10μs以上后读取代码。
*5. 绝对编码的最小地址在轴的 D 切口位置和电缆引出方向处于右图关系时输出。（输出位置范围：±15°）
*6. 分辨率360、720：标准导线2m
分辨率256：标准导线1m
-
-
