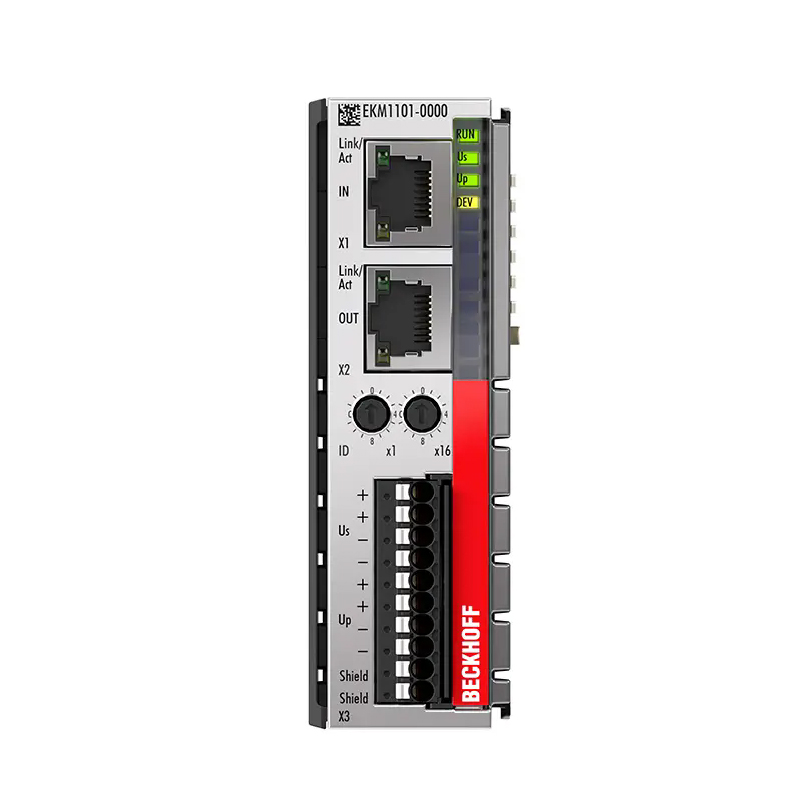

EKM1101 系列 EtherCAT 耦合器用于连接 ELMxxxx 系列 EtherCAT 测量模块与 EtherCAT。
一个站点由一个 EKM1101 耦合器、任意数量的 EtherCAT 端子模块、
一个总线末端端子模块或一个 EtherCAT 扩展模块（如 EK1110 或 EK1122）组成。
该耦合器将来自以太网 100BASE-TX 的传递报文转换为 E-bus 信号。
EKM1101 及与其功能相同的 ELM9410 供电端子模块都具有如下三个重要特性，设计用于满足高精度模拟测量技术的需要，
我们以 ELM3xxx 系列端子模块为例：
为了减少所连接的端子模块中的干扰，E-bus 电源 US 和 24 V 电源触点 UP 都在耦合器中进行电气隔离和滤波处理。
电源触点最大可承载 2 A 的电流。
各种电压和温度监测为调试和操作提供帮助。结果通过 LED 指示灯和过程数据显示。
使用内置的三轴位置和振动传感器可以随时查看控制柜内的机械设备状态。
因此，EKM1101 可以代替传统的 EK1100 EtherCAT 耦合器，用于特殊测量应用场合。
它也可以与 EL9410 混合运行，但这就否定了电气隔离的概念。
EKM1101 带有 2 个十六进制 ID 拨码开关，用于给一组 EtherCAT 组件分配一个 ID。
并可以将该组设备放置在 EtherCAT 网络中的任何位置。因而，可轻松实现各种可变拓扑结构。
