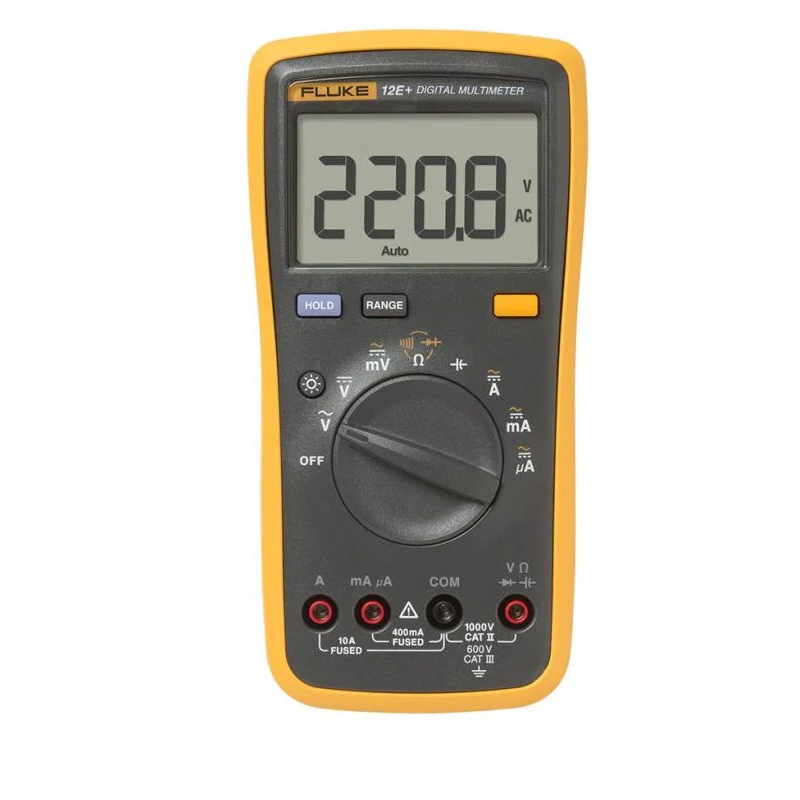

简单说它是靠表内千电池提供能量来驱动指针偏转。因为万用表欧姆档是根据电流通过电阻产生压降大小来判断阻值的。由于铜导线电阻基本为零,故表针偏转幅度可达0Q位置。

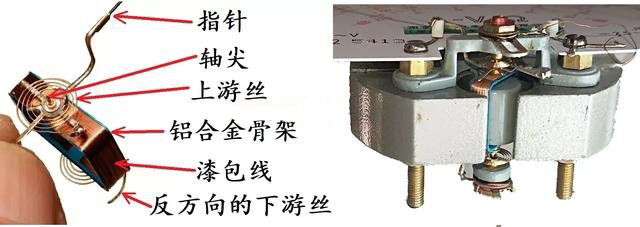

指针式万用表使用的是磁电式高灵敏度表头。磁电式表头主要由一个位于环形磁场中可旋转活动的线圈构成,故又被称为动圈式表头。线圈中心位置安装有上下对称的两个轴尖,把线圈精准镶嵌到永久磁场的缝隙中,既可自由旋转活动又和磁极保有很小的间隙。
当有电流通过时,线圈就会产生磁场并且和它所在的永磁场相互作用,带动指针发生偏转。上下轴尖还各装了一个游丝,在扭力和游丝力矩达到平衡时,线圈就会停下来。由于线圈偏转角度和电流成正比关系,所以我们可以很方便的通过指针偏转幅度,直观的看到电流大小或电压高低。
为使仪表具有良好的线性和高灵敏度,在环形磁场中心安装的一个圆柱形软铁,使线圈所在缝隙里的磁场得到增强也使其分布更加均匀。另外上下两个游丝还采用了相反方向的安装方式,让其在松紧状态下的不同力矩相互抵消,进—步提高了精度。
由此可见万用表欧姆档的指针偏转扭动必须要有内部千电池来提供能量。而电压和电流档可从被测点“就地取材”,只需索取很小电流即可驱动指针偏转,当然就不需要电池了。
