安全网络控制器欧姆龙NE1A-SCPU0-EIP通过EtherNet/IP直接连接到 SYSMAC CS/CJ系列
通过EtherNet/IP监视安全系统。
具备DeviceNet CIP安全主站设备功能。
不需要外部设备连接安全网络控制和EtherNet/IP。
与欧姆龙的EtherNet/IP兼容PLC一起使用， 可增强维护 性能。
具备ISO13849-1(PLe)和IEC 61508 SIL3认证。

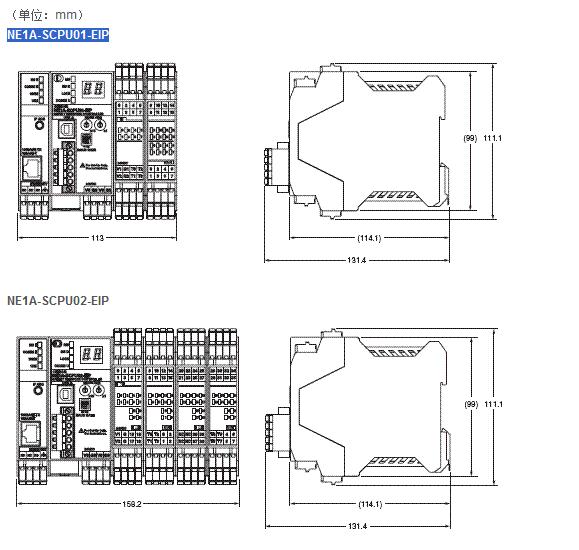

名称 I/O点数 型号 单元版本
安全输出 测试输出 安全输出
安全网络控制器 16 4 8 NE1A-SCPU01-EIP 1.1
40 8 8 NE1A-SCPU02-EIP 1.1
注1. 标准NE1A控制器配备弹簧笼式端子块， 但如需要可订购螺丝式端子块， 例如， 代替之前的端子。
2. 使用2.2或更高版本的Network Configurator进行NE1A-SCPU0□-EIP设置。
认证标准
认证机构 标准
TÜV Rheinland NFPA 79-2012
ISO13849-1: 2008
IEC61508 part1-7: 2010
IEC61131-2: 2007
EN ISO13849-2: 2012
EN61000-6-4: 2007
EN61000-6-2: 2005
EN60204-1: 2006
EN ISO13850: 2006 (EN418: 1992)
ANSI RIA15.06-1999
ANSI B11.19-2012
UL UL508
ANSI/ISA 12.12.01
UL1998
NFPA79
IEC61508
CSA22.2 No.142
CSA22.2 No.213
规格
型号 NE1ASCPU01-EIP NE1ASCPU02-EIP
DeviceNet通信电源电压 DC11～25V (由通信连接器供给)
单元电源电压(V0) * 1 DC20.4～26.4V
(DC24V -15%/+10%)
I/O电源电压 (V1、V2) * 1
电流消耗 通信电源 DC24V、15mA
内部电路电源 DC24V、280mA DC24V、330mA
I/O电源*2 DC24V、
40mA (输入)
120mA (输出) DC24V、
80mA (输入)
150mA (输出)
过电压类别 II
耐干扰性 符合IEC61131-2
耐振动 10～57Hz:0.35mm、
57～150Hz:50m/s2
耐冲击 150m/s2 ： 11ms
安装方法 DIN导轨安装
(IEC60715 TH35-7.5/TH35-15)
使用环境温度 -10～55°C
使用环境湿度 10%～95% (无结露)
保存环境温度 -40～70°C
防护等级 IP20
串行接口 USB 1.1
质量 570g以下 800g以下
*1. V0-G0 ： 内部控制回路
V1-G1(G) ： 对外部输入设备， 测试输出
V2-G2(G) ： 对外部输出设备
*2. 不包括外部设备的功耗。
安全输入规格
输入类型 沉流输入(PNP对应)
ON电压 DC11V以上 各输入终端和G之间
OFF电压 DC5V以上 各输入端子和G之间
OFF电流 1mA以下
输入电流 4.5mA
安全输出规格
输出类型 源流输出(PNP对应)
额定输出电流 0.5A以下/输出
ON残留电压 1.2V以下 各输出终端和V2之间
漏电流 0.1mA以下
测试输出规格
输出类型 源流输出（PNP对应）
额定输出电流 0.7A以下/输出*
ON残留电压 1.2V以下 各输出终端和V1之间
漏电流 0.1mA以下
* 同时ON输出的最大电流为1.4A。
（T0～T3：NE1A-SCPU01(-V1)(-EIP)， T0～T7：NE1A-SCPU02）（-EIP）
A15～400mA、DC24V外部指示灯可连接到T3 ：
NE1A-SCPU01(-V1)(-EIP)、T3和T7 ： NE1A-SCPU02(-EIP)。
Ethernet/IP通信规格
媒介接入方式 CSMA/CD
调制方式 基带
传送线路类型 星形
传送速度 10 Mbps (10BASE-T)
传送介质 100 Mbps (100BASE-T)
传送距离 屏蔽双绞线电缆(STP) ： 5类、5e
并排连接单元数 100m (集线器与节点之间的距离)
DeviceNet通信规格
通信协议 符合DeviceNet
连接形式 多点系统和T分支系统混合(用于主干线和支线)
通讯速率 500/250/125kbps
通信媒体 专用电缆、5芯(2根通信线， 2根电源线， 1根屏蔽线)
通信距离 通信速率 网络最大长度 支线长度 支线总长
500kbps 100m以下(100m以下) 6m以下 39m以下
250kbps 250m以下(100m以下) 78m以下
125kbps 500m以下(100m以下) 156m以下
注：括号 ( ) 内的数字表示使用细电缆时的数值。
通信电源 DC11～25V
可连接节点数 63
安全输入/
输出通信 单元
Ver. 1.0 安全主站功能
• 最多连接数： 32
• 最大数据容量： 输入16个字节或输出16个字节(每个连接)
• 连接类型：单播、多播
安全从站功能
• 最多连接数： 4
• 最大数据容量： 输入16个字节或输出16个字节(每个连接)
• 连接类型：单播、多播
标准输入/输出通信 标准从站功能
• 最多连接数： 2
• 最大数据容量： 输入16个字节或输出16个字节(每个连接)
• 连接类型： 轮询、位选通、COS、循环
信息通信 最大报文长度： 502个字节
