安全网络控制器欧姆龙NE1A-SCPU系列通过编程实现安全控制
紧凑型安全控制器。
NE1A-SCPU01-V1内置16个安全输入和8个安全输出。
NE1A-SCPU02内置40个安全输入和8个安全输出。
采用安全网络，减少布线。最多可连接32个安全端子。
可利用整个网络中的标准控制器监控安全系统。
通过ISO13849-1 (PLe)和IEC 61508 SIL3 认证。
型号列表
名称 I/O点数 型号 单元版本
安全输入 测试输出 安全输出
安全网络控制器 16 4 8 NE1A-SCPU01-V1 Ver. 2.0
40 8 8 NE1A-SCPU02 Ver. 2.0
注：标准NE1A控制器配备弹簧笼式端子块，但如需要可订购螺丝式端子块，例如，代替之前的端子。请参见DeviceNet CIP安全配件。
认证标准
认证机构 标准
TÜV Rheinland NFPA 79-2012
EN ISO13849-1: 2008
IEC61508 part 1-7: 2010
IEC61131-2: 2007
EN ISO13849-2: 2012
EN61000-6-4: 2007
EN61000-6-2: 2005
EN60204-1: 2006
EN ISO13850 (2006: EN418: 1992)
ANSI RIA15.06-1999
ANSI B11.19-2010
UL UL508
ANSI/ISA 12.12.01
UL1998
NFPA79
IEC61508
CSA22.2 No.142
CSA22.2 No.213

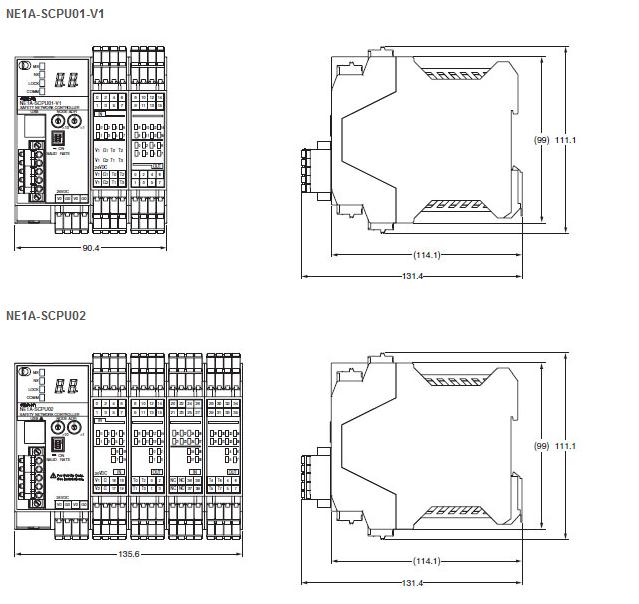

项目 型号 NE1A-SCPU01-V1 NE1A-SCPU02
通信电源电压 DC 11～25V (由通信连接器供给)
内部电路电源电压 (V0) *1 DC 20.4～26.4V (DC 24V -15%/+10%)
I/O电源电压(V1、V2) *1
电流消耗 通信电源 DC24V、15 mA
内部电路电源 DC24V、230 mA DC24V、280 mA
I/O电源 *2 DC24V、40 mA
(输入)
120 mA (输出) DC24V、80mA
(输入)
150mA (输出)
过电压类别 II
耐干扰性 符合IEC61131-2
耐振动 10 to 57 Hz: 0.35 mm, 57 to 150 Hz: 50 m/s2
耐冲击 150 m/s2: 11 ms
安装方法 DIN导轨(IEC 60715 TH35-7.5/TH35-15)
使用环境温度 -10～55°C
使用环境湿度 10%～95% (无结露)
保存环境温度 -40～70°C
防护等级 IP20
串行接口 USB 1.1
质量 460 g以下 690 g以下
*1. V0-G0：内部控制回路
V1-G1(G)：对外部输入设备，测试输出
V2-G2(G)：对外部输出设备
NE1A-SCPU02上的2个接地端子以内部方式连接。
*2. 不包括外部设备的功耗。
安全输入规格
输入类型 沈流输入(PNP对应)
ON电压 DC11V以上 各输入终端和G之间
OFF电压 DC5V以上 各输入端子和G之间
OFF电流 1 mA以下
输入电流 4.5mA
安全输出规格
输出类型 源流输出(PNP对应)
额定输出电流 0.5A以下/输出
ON残留电压 1.2V以下 各输出终端和V2之间
漏电流 0.1 mA以下
测试输出规格
输出类型 源流输出(PNP对应)
额定输出电流 0.7A以下/输出 *
ON残留电压 1.2V以下 各输出终端和V1之间
漏电流 0.1 mA以下
* 同时ON输出的最大电流为1.4A。
(T0～T3: NE1A-SCPU01-V1, T0～T7: NE1A-SCPU02)
A15～400mA、DC24V外部指示灯可连接到T3和T7。
DeviceNet通信规格
通信协议 符合DeviceNet
连接形式 多点系统和T分支系统混合(用于主干线和支线)
通信速率 500/250/125kbps
通信媒体 专用电缆、5芯(2根通信线， 2根电源线， 1根屏蔽线)
通信距离 通信速率 网络最大长度 支线长度 支线总长
500kbps 100m以下(100m以下) 6m以下 39m以下
250kbps 250m以下(100m以下) 78m以下
125kbps 500m以下(100m以下) 156m以下
注： 括号( )内的数字表示使用细电缆时的数值。
通信电源 DC11～25V
可连接节点数 63
安全输入/输出通信
(低于Ver.1.0) 安全主站功能
• 最多连接数：16
• 最大数据容量：输入16个字节或输出16个字节(每个连接)
• 连接类型：单播、多播
安全从站功能
• 最多连接数：4
• 最大数据容量：输入16个字节或输出16个字节(每个连接)
• 连接类型：单播、多播
安全输入/输出通信
(单元版本1.0或以上) 安全主站功能
• 最多连接数：32
• 最大数据容量：输入16个字节或输出16个字节(每个连接)
• 连接类型：单播、多播
安全从站功能
• 最多连接数：4
• 最大数据容量：输入16个字节或输出16个字节(每个连接)
• 连接类型：单播、多播
标准输入/输出通信
(全部单元版本) 标准从站功能
• 最多连接数：2
• 最大数据容量：输入16个字节或输出16个字节(每个连接)
• 连接类型：轮询、位选通、COS、循环
信息通信 最大报文长度：552个字节
