挠性安全单元 欧姆龙G9SX 逻辑AND功能增加了I/O扩展灵活性
便于部分或整个控制系统设置。
输出稳定（扩展单元除外）。
详细LED指示简化了诊断。
符合TÜV SÜD认证 IEC/EN61508 (SIL3)、EN ISO13849-1 （PLe/安全类别4）。
获得UL和CSA认证。
新单元采用以下两项额外功能连接产品系列：
-可设置最长达150秒的OFF延迟时间。
-两个逻辑AND连接输入

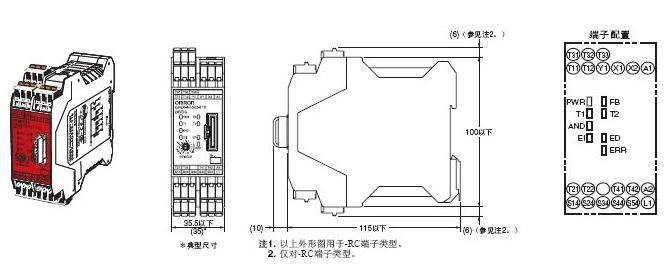

高级单元
欧姆龙G9SX 安全输出*3 辅助输出
*4 逻辑AND
连接 输入
通道数量 最大
OFF延迟
时间*1 额定
电压 端子块类型 型号
瞬时 OFF延迟
*2 输入 输出
3
(半导体) 2
(半导体) 2
(半导体) 1
(半导体) 1
(半导体) 1或2通道 15秒 DC24V 螺钉式端子 G9SX-AD322-T15-RT
弹簧笼式端子 G9SX-AD322-T15-RC
150秒 螺钉式端子 G9SX-AD322-T150-RT
弹簧笼式端子 G9SX-AD322-T150-RC
2
(半导体) 2
(半导体) 2
(半导体) 15秒 螺钉式端子 G9SX-ADA222-T15-RT
弹簧笼式端子 G9SX-ADA222-T15-RC
150秒 螺钉式端子 G9SX-ADA222-T150-RT
弹簧笼式端子 G9SX-ADA222-T150-RC
*1. OFF延迟时间可用16步设置，如下所示：
T15：0/0.2/0.3/0.4/0.5/0.6/0.7/1/1.5/2/3/4/5/7/10/15秒
T150：0/10/20/30/40/50/60/70/80/90/100/110/120/130/140/150秒
*2. 通过将OFF延迟时间设置为0秒，可使OFF延迟输出变为瞬时输出。
*3. P通道MOS FET输出
*4. PNP晶体管输出
基础单元
安全输出*1 辅助输出*2 输入通道数量 额定电压 端子块类型 型号
瞬时 OFF延迟
2 --- 2 (半导体) 1或2个通道 DC24V 螺钉式端子 G9SX-BC202-RT
弹簧笼式端子 G9SX-BC202-RC
*1. P通道MOS FET输出
*2. PNP晶体管输出
扩展单元
欧姆龙G9SX 安全输出 辅助输出*1 OFF延迟时间 额定电压 端子块类型 型号
瞬时 OFF延迟
4 PST-NO --- 1 (半导体) --- 24 VDC 螺钉式端子 G9SX-EX401-RT
弹簧笼式端子 G9SX-EX401-RC
--- 4 PST-NO *2 螺钉式端子 G9SX-EX041-T-RT
弹簧笼式端子 G9SX-EX041-T-RC
*1. PNP晶体管输出
*2. OFF延迟时间与在所连接的高级单元（G9SX-AD-□/G9SX-ADA-□）中设置的OFF延迟时间同步。
附件
端子块
外观* 规格 适用单元 型号 备注
带螺钉式端子的端子块
(3针) G9SX-AD-□
G9SX-ADA-□ Y9S-03T1B-02A 带螺钉式端子的两个端子块(黑色)，
及一组防止错误插入的六代码标志。
带螺钉式端子的端子块
(4针) G9SX-BC-□
G9SX-EX-□ Y9S-04T1B-02A 带螺钉式端子的两个端子块(黑色)，
及一组防止错误插入的六代码标志。
带弹簧笼式端子的端子块
(3 针) G9SX-AD-□
G9SX-ADA-□ Y9S-03C1B-02A 带弹簧笼式端子的两个端子块(黑色)，
及一组防止错误插入的六代码标志。
带弹簧笼式端子的端子块
(4 针) G9SX-BC-□
G9SX-EX-□ Y9S-04C1B-02A 带弹簧笼式端子的两个端子块(黑色)，
及一组防止错误插入的六代码标志。 注： G9SX主单元随附有作为标配的端子块。此处所示附件可作为替换件订购。
规格
输入功率
项目型号 G9SX-AD322-□/ADA222-□ G9SX-BC202-□ G9SX-EX-□
额定电源电压 DC24V
操作电压范围 额定电源电压的-15%～10%
额定功耗* 4 W 以下 3 W 以下 2 W 以下 * 不含负载的功耗。
输入
项目型号 G9SX-AD322-□/ADA222-□ G9SX-BC202-□
安全输入 操作电压：DC20.4V～DC26.4V，内部阻抗：约2.8kΩ *
反馈/复位输入 * 提供的电流等于或大于所连接的输入控制设备的最小适用负载的电流。
输出
项目型号 G9SX-AD322-□/ADA222-□ G9SX-BC202-□
瞬时安全输出*1
OFF延迟安全输出*1 P通道MOS FET输出
负载电流：
DC0.8A以下/输出*2 *3 P通道MOS FET输出
负载电流：
DC0.8A以下/输出*2 *3
辅助输出 PNP晶体管输出
负载电流：100 mA以下/输出 *1. 安全输出处于ON状态时，连续输出以下信号序列用于诊断。使用安全输出作为输入信号来控制设备时（即可编程控制器），请考虑以下所示的OFF脉冲。
*2. 当各单元并行安装时，需要以下降级。
G9SX-AD322-□/G9SX-ADA222-□/G9SX-BC202-□：负载电流/输出0.4A以下
*3. 使用下列输出时，可使用低于DC1A/输出的负载电流。
G9SX-AD322-□/G9SX-ADA222-□：2个输出或更少
G9SX-BC202-□：1个输出
扩展单元额定规格
项目型号 G9SX-EX-□
额定负载 AC250V， DC3A/30V， 3A (电阻负载)
额定通电电流 3 A
最大开关电压 AC250V， DC125V
特性
项目型号 G9SX-AD322-□/ADA222-□ G9SX-BC202-□ G9SX-EX-□
过电压类别 (IEC/EN 60664-1) II II (安全继电器输出13～43及
14～44：III)
操作时间(OFF到ON状态) *1 50ms以下(安全输入：ON)
*2
100ms以下(逻辑AND连接
输入：ON) *3 50ms以下(安全输入：ON) 30ms以下*4
操作时间(ON到OFF状态) *1 15ms以下 10ms以下*4
ON时残留电压
3.0V以下(安全输出、辅助输出)
OFF时漏电流 0.1mA以下(安全输出、辅助输出)
安全输入和逻辑AND输入的最大接线长度 100m以下
(外部连接阻抗：100Ω以下及10nF以下)
复位输入时间(按下复位按钮时间) 100ms以上
OFF延迟时间精确度*5 设置值的±5%以内 --- 设置值的±5%以内
绝缘电阻 逻辑AND连接端子之间，以及电源
输入端子之间，以及其它连接在一
起的输入和输出端子之间 20MΩ以上(DC 100V时) --- ---
所有连接在一起的端子和DIN导轨
之间 20MΩ以上(DC 100V时) 100MΩ以上(DC500V)
绝缘强度 逻辑AND连接端子之间，以及电源
输入端子之间，以及其它连接在一
起的输入和输出端子之间 1分钟AC500V --- ---
所有连接在一起的端子和DIN导轨之间 1分钟AC500V 1分钟AC1,200V
输出的不同极之间 --- ---
连接在一起的安全继电器输出之间
以及其它连接在一起的端子之间 1分钟AC2,200V
耐振动 频率：10～55～10Hz、0.375mm单振幅(0.75mm双振幅)
耐冲击 耐久 300 m/s2
故障 100 m/s2
耐久性 电气 --- 每分钟100,000周期
(额定负载，开关频率：
1,800周期/小时)
机械 --- 每分钟5,000,000周期
(开关频率：7,200周期/小时)
使用环境温度 -10 to 55°C (无结冰、结露)
使用环境湿度
25%～85%
端子拧紧扭矩 *6 0.5N·m
质量 约 200 g 约 125 g 约165 g *1. 通过逻辑AND连接多个单元时，运转时间/响应时间由逻辑AND连接的所有单元的运转时间/响应时间累积计算而得。
*2. 表示当安全输入在所有其它条件设定后ON时的操作时间。
*3. 表示当逻辑AND输入在所有其它条件设定后ON时的操作时间。
*4. 不包括所连接的高级单元的操作时间或响应时间。
*5. 不包括G9SX-EX-□中内部继电器的操作时间或响应时间。
*6. 仅限G9SX-□-RT （使用螺钉式端子）。
项目型号 G9SX-AD322-□/ADA222-□ G9SX-BC202-□ G9SX-EX-□
每个逻辑AND输出所连接的单元数量 最多4个单元 ---
通过逻辑AND连接的单元总数*1 最多20个单元 ---
通过逻辑AND串联的单元数量 最多5个单元 ---
所连接扩展单元的最大数量*2 --- 最多5个单元
逻辑AND输入的电缆最大长度 100 m以下/输出 --- 注： 详情请参见以下的逻辑AND连接组合。
*1. 不包括G9SX-EX401-□扩展单元或G9SX-EX041-T-□扩展单元（OFF延迟型）的数量。
*2. G9SX-EX401-□扩展单元和G9SX-EX041-T-□扩展单元（OFF延迟型）可以混合使用。
