静止监控单元欧姆龙G9SX-SM 不使用传感器监控惯性较长的机器的静止状态
即使在没有空间安装传感器的情况下也可检测静止状态
1.无需传感器

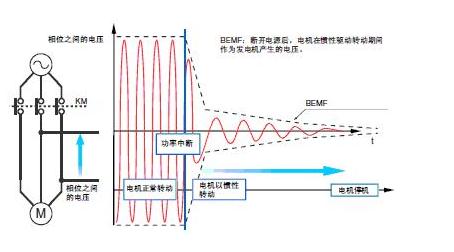

G9SX-SM可以电机转动过程中产生的发电动势（BEMF)，以确定电机处于转动状态还是静止状态。
由于BEMF值因电机旋转而异，因此，当G9SX-SM检测到BEMF值降至设定值以下时，即可确定电机已停机。
2. 无需进行复杂的设置
只需在标准配置下连接G9SX-SM系统，即可开始监控，无需任何灵敏度调整。
对于“用户配置”，可以针对每一台机器调整灵敏度。
3. 带逆变器
G9SX-SM可与逆变器配合使用，由逆变器具有动态制动器或自动微调功能，因而不会导致故障。
欧姆龙G9SX-SM 静止监控单元
安全输出 安全静止检测输出 辅助输出 额定电压 端子块类型 型号
—— 3 2 DC24V 螺丝式端子 G9SX-SM032-RT
弹簧笼式端子 G9SX-SM033-RC
额定规格
输入功率
项目 型号 G9SX-SM032-□
额定电源电压 DC24V
操作电压范围 额定电源电压的-15%～10%
功耗* 4W以下
* 不含负载的功耗。
输入
欧姆龙G9SX-SM 项目 型号 G9SX-SM032-□
额定输入电压 静止检测输入(Z1和Z2之间以及Z3和Z4之间)*1
AC480V以下(120Hz以下)*2
内部阻抗 静止检测输入电压: 约660 kΩ
EDM 输入: 约 2.8 kΩ *3
*1. 输入Z1和Z2之间以及Z3和Z4之间的电机相到相电压。
*2. 使用AC240V或以上的电机时，将电源的中性点接地。
*3. 使用适用于微负载（DC24V、5mA）的接点，以连接至EDM输入。
输出
项目 型号 G9SX-SM032-□
安全静止检测输出*1 源型输出(PNP)、负载电流：DC0.3A以下*2
辅助输出(输出监控/错误) 源型输出(PNP)、负载电流：DC100mA以下
*1. 当安全静止检测输出处于ON状态时，将连续输出以下脉冲信号，用于输出电路诊断。
当将安全静止检测输出用于控制设备（如可编程控制器）的输入信号时，须考虑以下脉冲信号。
*2. 当各单元并行安装时，需要以下降级。
G9SX-SM032-□：0.2A以下负载电流
性能
过电压类别(IEC/EN 60664-1) III
响应时间(静止检测ON至OFF) 50ms以下
检测电压(静止检测电压) 标准配置：10mV以下
用户配置：100mV以下
ON时残留电压 3.0V以下(安全静止检测输出、辅助输出)
OFF时漏电压 0.1mA以下(安全静止检测输出、辅助输出)
静止检测输入和EDN输入的最大电缆长度 最大100m(外部连接阻抗：最大100Ω及最大10nF)
绝缘电阻 静止检测输入之间
(Z1、Z2⇔Z3、Z4) 最小100MΩ,DC500V兆欧表
相连的静止检测输入端子和相连的其他输入和输出端子之间
所有非静止检测输入端子的所有相连端子和DIN导轨之间
所有相连的静止检测输入端子和DIN导轨之间
耐电压 静止检测输入之间
(Z1、Z2⇔Z3、Z4) 1分钟AC2，000V
相连的静止检测输入端子和相连的电源输入端子和其他输入输出端子之间 1分钟AC2，200V
所有非静止检测输入端子的所有相连端子和DIN导轨之间 1分钟AC500V
所有相连的静止检测输入端子和DIN导轨之间 1分钟AC2，200V
耐振动 频率：10～55～10Hz,0.375mm单振幅(0.75mm双振幅)
耐机械冲击性 耐久 300m/s2
误动作 100m/s2
环境温度 -10～+55°C(无结冰、结露)
环境湿度 25%～85%
防护等级 端子块：IP20，主体：IP40
端子紧固扭矩* 0.6N·m
质量 约200g
* 对于G9SX-SM032-RT （使用螺丝式端子） 欧姆龙G9SX-SM
