光纤单元欧姆龙E32系列特别适合在狭窄空间中使用或用于检测微小物体
标准的螺纹形状。在支架上开孔，使用螺母安装。
直角型的电缆可沿壁面接线，因此拥有不易钩挂的优点。
•可插入狭小的空间内进行安装。（使用紧固螺丝安装）
•φ1×10mm 的超小型传感头，极其节省空间。
薄型，能够安装到狭窄的空间。
直接安装，不需要专用安装支架。
•光点小，适用于微小物体的检测。
请根据检测物体的大小和设置距离，选择最佳传感器。
（参见—确定型号时的参考信息—）
•此外，还有可根据工件大小，只对拔出量和距离做出调整，就能够更改光点直径，不需更换光纤的光点可变型的透镜单元。
请参见下面的拔出量-焦点距离-光点直径曲线。
•不装透镜最大检测距离；20 m (E32-T17L)
可用于大型物体
•有些电源不会轻易受到灰尘及脏污等的影响。
•有的产品仅安装透镜，即可轻松实现长距离化。

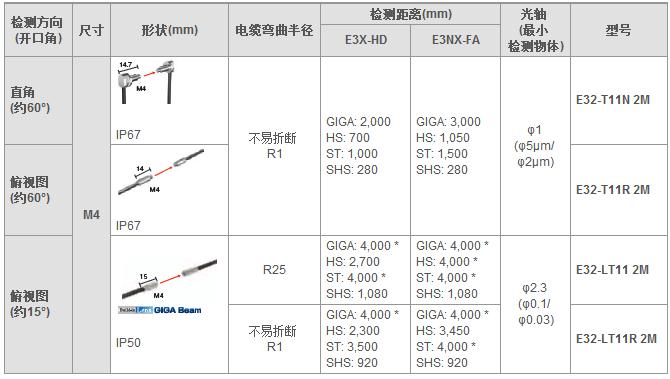

标准安装
螺纹型
对射型
检测方向
(开口角) 尺寸 形状(mm) 电缆弯曲半径 检测距离(mm) 光轴
(最小
检测物体) 型号
E3X-HD E3NX-FA
直角
(约60°) M4
IP67 不易折断
R1 GIGA: 2,000
HS: 700
ST: 1,000
SHS: 280 GIGA: 3,000
HS: 1,050
ST: 1,500
SHS: 280 φ1
(φ5μm/
φ2μm) E32-T11N 2M
俯视图
(约60°)
IP67 E32-T11R 2M
俯视图
(约15°)
IP50 R25 GIGA: 4,000 *
HS: 2,700
ST: 4,000 *
SHS: 1,080 GIGA: 4,000 *
HS: 4,000 *
ST: 4,000 *
SHS: 1,080 φ2.3
(φ0.1/
φ0.03) E32-LT11 2M
不易折断
R1 GIGA: 4,000 *
HS: 2,300
ST: 3,500
SHS: 920 GIGA: 4,000 *
HS: 3,450
ST: 4,000 *
SHS: 920 E32-LT11R 2M
*光纤单侧长2m，因此长度为4000mm。
注1.检测距离中记载的各模式名称和响应时间如下所述。【E3X-HD】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（NPN输出：50μs、PNP输出：55μs）
【E3X-FA】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（30μs）
注2.最小检测物体为在标准模式下，将检测距离和灵敏度设定为最佳时的值（参考值）。
前者为E3X-HD、后者为E3NX-FA的值。
