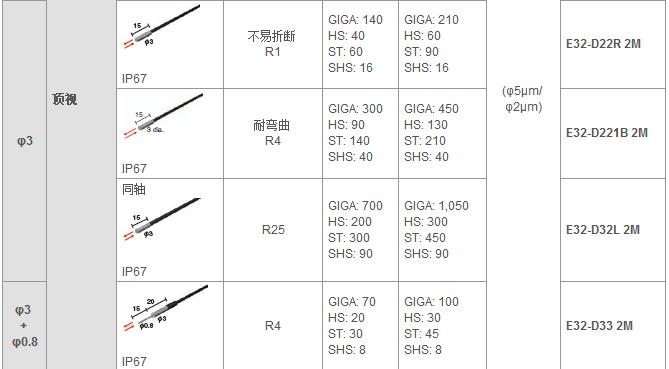

E32系列反射型光纤种类和参数
检测方向
(开口角) 尺寸 形状(mm) 电缆弯曲半径 检测距离(mm) 光轴
(最小
检测物体) 型号
E3X-HD E3NX-FA
直角
(约60°) M3 同轴
IP67 不易折断
R4 GIGA: 110
HS: 46
ST: 50
SHS: 14 GIGA: 160
HS: 69
ST: 75
SHS: 14 (φ5μm/
φ2μm) E32-C31N 2M
M6 同轴
IP67 GIGA: 780
HS: 320
ST: 350
SHS: 100 GIGA: 1,170
HS: 480
ST: 520
SHS: 100 E32-C11N 2M
俯视图
(约60°) M3
IP67 不易折断
R1 GIGA: 140
HS: 40
ST: 60
SHS: 16 GIGA: 210
HS: 60
ST: 90
SHS: 16 E32-D21R 2M
同轴
IP67 R25 GIGA: 330
HS: 100
ST: 150
SHS: 44 GIGA: 490
HS: 150
ST: 220
SHS: 44 E32-C31 2M
同轴
IP67 R10 E32-C31M 1M
M4
IP67 不易折断
R1 GIGA: 140
HS: 40
ST: 60
SHS: 16 GIGA: 210
HS: 60
ST: 90
SHS: 16 E32-D211R 2M
M6
IP67 GIGA: 840
HS: 240
ST: 350
SHS: 100 GIGA: 1,260
HS: 360
ST: 520
SHS: 100 E32-D11R 2M
同轴
IP67 R25 GIGA: 1,400
HS: 400
ST: 600
SHS: 180 GIGA: 2,100
HS: 600
ST: 900
SHS: 180 E32-CC200 2M
俯视图
(约15°) M6
IP50 R25 GIGA: 860
HS: 250
ST: 360
SHS: 110 GIGA: 1,290
HS: 370
ST: 540
SHS: 110 (φ0.1/
φ0.03) E32-LD11 2M
不易折断
R1 GIGA: 840
HS: 240
ST: 350
SHS: 100 GIGA: 1,260
HS: 360
ST: 520
SHS: 100 E32-LD11R 2M
注1.检测距离中记载的各模式名称和响应时间如下所述。
【E3X-HD】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（NPN输出：50μs、PNP输出：55μs）
【E3X-FA】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（30μs）
注2.最小检测物体为在标准模式下，将检测距离和灵敏度设定为最佳时的值（参考值）。
前者为E3X-HD、后者为E3NX-FA的值。
注3.反射型的检测距离为使用白色画纸时的值。
圆柱型
对射型
尺寸 检出方向 形状(mm) 电缆弯曲半径 检测距离(mm) 光轴
(最小
检测物体) 型号
E3X-HD E3NX-FA
φ1 顶视
IP67 不易折断
R1 GIGA: 450
HS: 150
ST: 250
SHS: 60 GIGA: 670
HS: 220
ST: 370
SHS: 60 φ0.5
(φ5μm/
φ2μm) E32-T223R 2M
φ1.5
IP67 耐弯曲
R4 GIGA: 680
HS: 220
ST: 400
SHS: 90 GIGA: 1,020
HS: 330
ST: 600
SHS: 90 E32-T22B 2M
φ3
IP67 不易折断
R1 GIGA: 2,000
HS: 700
ST: 1,000
SHS: 280 GIGA: 3,000
HS: 1,050
ST: 1,500
SHS: 280 φ1
(φ5μm/
φ2μm) E32-T12R 2M
俯视图
IP67 GIGA: 750
HS: 260
ST: 450
SHS: 100 GIGA: 1,120
HS: 390
ST: 670
SHS: 100 E32-T14LR 2M
注1.检测距离中记载的各模式名称和响应时间如下所述。
【E3X-HD】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（NPN输出：50μs、PNP输出：55μs）
【E3X-FA】GIGA:大功率模式（16ms）、HS：高速模式（250μs）、ST：标准模式（1ms）、SHS:超高速模式（30μs）
注2.最小检测物体为在标准模式下，将检测距离和灵敏度设定为最佳时的值（参考值）。
前者为E3X-HD、后者为E3NX-FA的值。
