意大利卡乐（CAREL）加湿桶KUET3C00C0
控制器用于设置所选择的KUE 加湿器的最大加湿量，也能用humiSet 更改。
例如：
KUET3C00C0 = OEM UE 组件，带三相可清洗加湿桶， 15 kg/h 加湿量，标准电导率，修正码 0；
KUE0R0MP00 = OEM UE 组件，可调节加湿量，1.5/3 kg/h 加湿量，无加湿桶，多个包装，修正码 0；
KUETR0CC00 = OEM UE 组件，可调节加湿量，三相， 1.5/3 kg/h 加湿量，无加湿桶，带外底座，控制板上已配置了控制器，用
于调节以达到3 kg/h 的最大加湿量, 400 V 三相。
序号描述
1 支撑框架
2 加湿桶
3 排水电磁阀
4 90º排水管弯头
4a 平角排水管接头
5 供水仓+电导率探头
6 进水电磁阀
意大利卡乐（CAREL）加湿桶安装：尺寸，重量和连接管路
2.1 定位
• 为了方便蒸汽输送，对该装置定位时将蒸汽输送管的长度最小化(最长为4 m)。该装置被摄制成墙面安装型；
用于安装的墙面必须能够承受装置运转时的重量。
• 加湿器的加湿桶的温度可能超过60°C。
• 确保加湿器是水平放置的。
Italian English 中文
Raccordo di alimentazione 3/4 “ Gas maschio Supply connection 3/4“ Gas male 供水连接
3/4“ Gas ，公制
Raccordo di drenaggio diam. 32 mm Drain connector dia. 32mm 排水接头，直径32mm
N. 4 fori di fissaggio 6x10 4 fastening holes 6x10 4 个紧固孔6x10
为了简化安装，建议使用CAREL的软管，内径为6 mm，外径为8 mm (代码1312350APN)，辅以¾G弯头，或者为直线型(代码
9995727ACA) ，或者为90°直角型 (代码9995728ACA)，根据客户的要求都可以提供。
在供水管路处必须安装一个旁通截止阀和一个过滤装置，以防止不干净的液体进入加湿器。
排水连接管使用一种抗热性高达100°C的橡胶管或非导电塑料管制成，对于25或45kg/h的加湿器推荐使用32 mm内径或40
mm (符合DIN 19535, UNI 8451/8452标准)。
排水接口需使用适用于聚丙烯排水管的密封条。
重要警告: 排水管必须不受任何背压，并且在连接加湿器的接口处配备一个排水闸。
检测
当满足以下条件时，水路连接正确：
· 在供水管路中安装一个旁通截止阀；
· 在供水管路中安装一个过滤装置；
· 水温和水压都在允许值范围内；
· 排水管至少能承受100°C高温；
· 最小内径为25mm排水管或内径为36mm的排水管配套用于25kg/h或45kg/h的加湿器；
· 排水管最小倾斜高度误差值范围不超过5°；
· 绝缘套；
· 排水管路中设置有一个排水闸。
重要说明：安装完成之后，不经过加湿器，在进水和排水管路间排水大约30分钟。通过这个操作，消除了残留在管路中
的任何可能会堵塞进水阀的杂质和沸腾中产生的水沫。
蒸汽输送管和冷凝水排水管
加湿器必须使用合适的管路进行连接，推荐使用CAREL蒸汽输送
管和冷凝水排管。
在蒸发桶与分配管间避免产生冷凝水的积聚点。
确定管路没有因为明显的弯曲或翘曲而阻塞。
用螺丝钳拴紧管路末端。
Italian 中文
Tubo convoglimento vapore 冷凝水排管
Tubo condenza vapore 蒸汽输送管
重要说明：蒸汽分配管的长度不超过4 m。
在开机前，必须使冷凝水排管充满水，保证蒸汽冷凝水排管排水正常。
2.7.1 意大利卡乐（CAREL）加湿桶供水
加湿器的供水有以下几点要求：
· 压力范围0.1 ～ 0.8 MPa (1 ～8 bar, 14.5 ～116 psi)；
· 温度范围1 ～ 40 °C;
· 瞬时流量不低于额定的进水流量 (参考表2.4.1)；
· 接头类型¾”G公制。
(1) 取决于具体传导率； 常规值: TDS ≅ 0.93 * σ20; R180 ≅ 0.65 * σ20
(2) 氯化物mg/l容量不低于200%
(3) 氯化物mg/l容量不低于300%
用于浸入式电极加湿器的中低传导率供水的限值
(1) 依靠特殊传导率的值常规值: TDS ≅ 0.93 * σ20; R180 ≅ 0.65 * σ20
(2) 氯化物mg/l of Cl-容量不低于200%
(3) 氯化物mg/l of Cl-容量不低于300%
警告：水硬度和水的传导率之间没有关系！
重要警告：不要使用含有软化剂的水！使用这种含软化剂的水会侵蚀电极或者产生泡沫，而导致设备运行发生问
题。
避免：
1. 使用井水，工业用水或者冷凝回流水；一般来说，要避免使用从化学或细菌学的观点来看被潜在污染的水；
2. 在水中加入消毒剂或者抑制腐蚀的物质，这些物质都是潜在的刺激物。
在加湿器中水沸腾并转化为蒸汽，这个过程中并没有加入任何物质。其结果是，排出的水包含的都是供水中被溶解的相
同物质，其数量取决于它在供水中的浓度和排水循环的设置，排出的水温可能高达100 °C。排出的水是没有毒的， 因此
可以直接排入下水道中。排水接头外径为32mm。

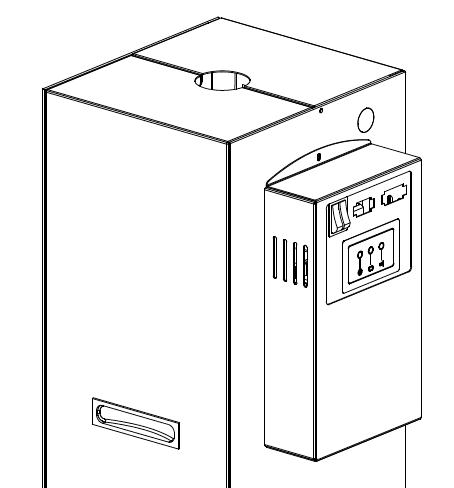

这个加湿器具有一个紧凑的，可开启的，金属热镀的底座，利用手柄和螺丝完全关闭。底座包括了一个外壳用于固定控
制板。

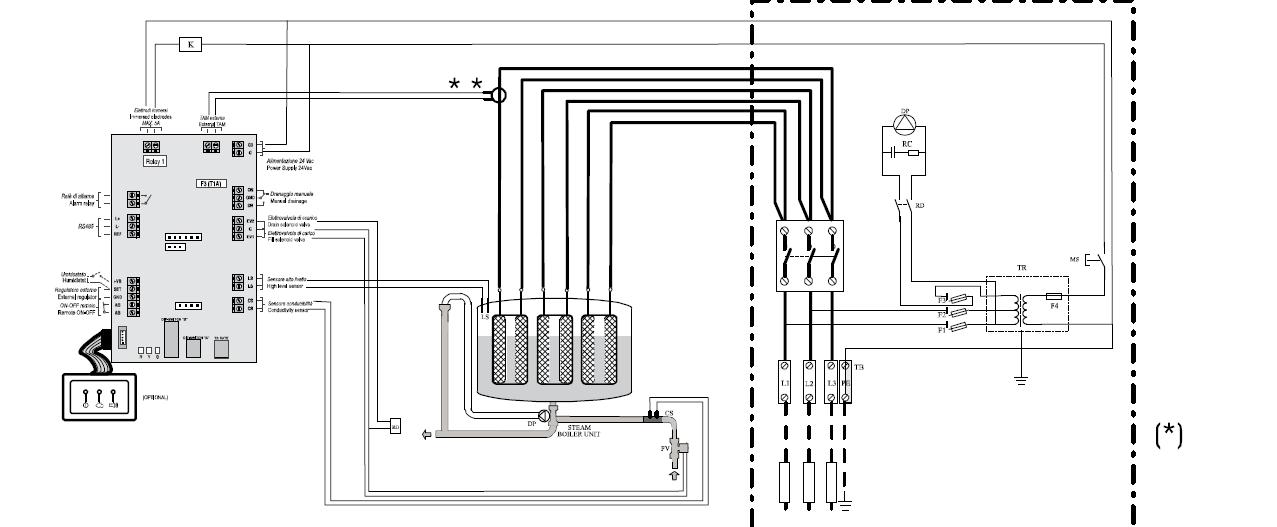

3.3 控制板
这些OEM 加湿机组使用的控制器是带微处理器的CP4 控制板，配置了浸入式电极加湿器的软件：
- 设置类型：开关式或0 ～ 10 V 比例式；
- 内置电流传感器；
- 24 Vac 电源；
- AFS 防泡沫逻辑；
- 可配置远程开关 (AB-AB)；
- 输出：1 个250 Vac 继电器，5 Amp (2 Amp)，用于连接电极电源；
- 1 个250 Vac 继电器， 5 Amp (2 Amp)，用于连接报警输出；
- 可配置RS485 通讯连接(选配件TACP485000)；
- 可以使用HUMISET000 编程组件进行设置。
3.4 进水
进水电磁阀，带 ¾”G 公制接头，放置在底座右侧，规格如表2.1.1 (LC3, LC4)所示，当机组安装时，可以清洁电磁阀上的过
滤器。
OEM
CAREL 代码 +03C221791 - rel. 2.5 –02/02/2011 18
3.5 排水
排水组件是由一个歧管和排水电磁阀，90°连接头，直径32 mm 的配件组成，可用直通排水管替代，可由CAREL 供货。
3.6 水路
由供水仓，传导率测量计和加湿桶进水、排水和溢流管组成。
3.11 电流互感器 (TAM)
电流互感器被安装在控制板上，控制电源的一个相，以测量电流。
3.12 LED 面板
利用一个配置了彩色LED 的面板，显示加湿器的运行，有下列含义：
绿色：上电中；
黄色：蒸汽生产进行中；
红色：报警信号
这些事件是由序列的LED 灯闪指示的；关于相关含义，请参考技术文档+050003765。
3.13 技术规格
蒸汽产量，重量和尺寸参考第2 章。
防护等级为 IP20。
