术语		说明图	说明
直流光方式		――	使投光元件正常亮灯，检测该光的方式。
调制光方式		――	使投光元件脉冲亮灯，检测该脉冲光的方式。
检测距离	对射型 （凹槽型）		投光部和受光部相对的凹槽宽即为检测距离。
	对射型		考虑到产品的不一致和温度变化等，能达到最低保证的可设定距离。 注. 标准状态下的实际值，在各种方式下都要比额定检测距离长。
	回归反射型
	扩散反射型 限定反射型		在标准检测物体（白纸）中，考虑到产品的不一致和温度变化等，能达到最低保证的可设定距离。 注. 标准状态下的实际值，在各种方式下都要比额定检测距离长。
差动距离			动作点与复位点的距离差。
响应频率			在指定检测物体条件（大小、对射率、反射率等）、指定距离条件、指定电源电压条件下，传感器能检测的重复频率。
响应时间			从光输入的断续到控制输出动作或复位的延迟时间通常为 动作时间（Ton）复位时间（Toff）。
使用环境照度			传感器能稳定动作的受光面照度。

特性数据的读法

动作区域特性

EE-SPY301、EE-SPY401的特性示例

表示将标准检测物体沿光轴垂直移动时的检测开始位置。在图中，向右侧弯曲的图表，表示将检测物体从右侧开始移动。这是相对于标准检测物体的值，如检测物体发生变化，动作区域、检测距离也发生变化。

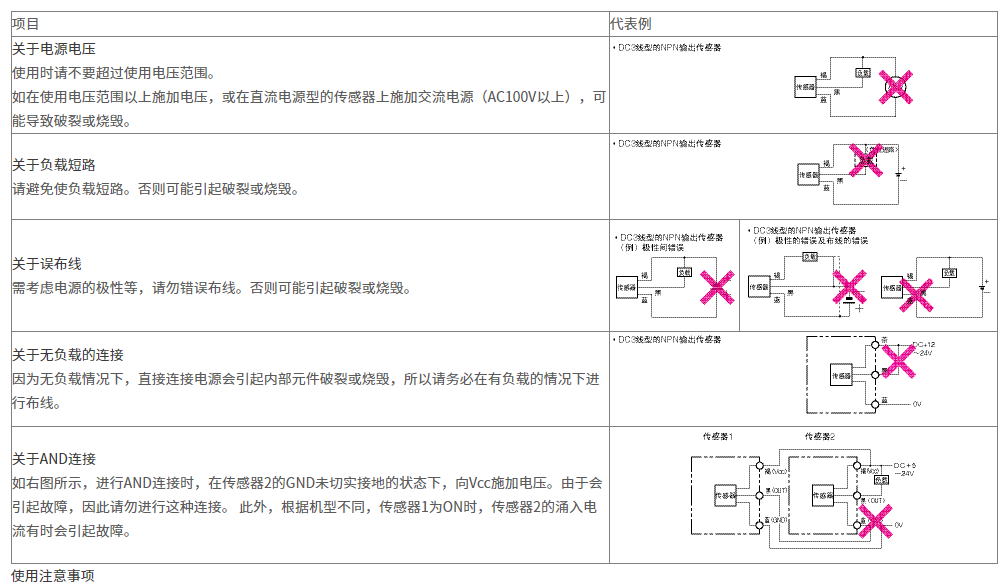

●布线时

●安装时

由于以EE-SX、SY为首的直流光方式微型光电传感器是机器内置用的，所以未实施特别的防止扰乱光的对策。直流光方式的传感器，如在白炽灯下等存在扰乱光干扰的场所使用，请务必进行妥善的设置，避免外光的影响。

安装传感器时，请切实安装在无凹凸的安装部。用螺钉紧固微型光电传感器时，请使用M3螺钉（为防止螺钉松弛，请使用弹簧垫圈）。此时的紧固强度请设置为0.59N?m以下。紧固强度根据机型不同而有所差异，请参见各商品的注意事项。不能用其他物体撞击传感器的检测部。检测部如有损伤，会使特性劣化。请确认没有因振动冲击等引起的松动、晃动情况后再使用。

●布线时

关于电涌对策

电源线上有电涌发生时，应根据使用环境连接稳压二极管ZD（30~35V）和电容器（0.1~1μF）等，并确认浪涌消失后才能使用。

驱动继电器等小型感应负载时，请按下图所示进行布线。（此时，请务必连接逆电压吸收用的二极管）。

高压线、动力线与微型光电传感器在同一配管或同一槽内进行布线时，会引起感应，从而导致误动作或破损，所以请分开布线或单独配管。安装接插件（专用或市售产品）时，请确认是否已完全锁定。

关于电压输出

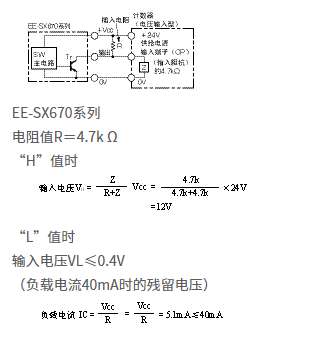

按电压输出规格连接开路集电极输出的传感器时，可通过在电源、输出间插入电阻器后再连接。下图的示例可作为选择电阻值时的参考。此外，电阻值一般使用4.7kΩ。电阻器的瓦特数为：电源电压为24V时为 1/2W、12V时为1/4W。〈例〉

对应负载电流的残留电压，请确认传感器的额定值。

关于布线时的处理

请不要在端子上施加下图所示的外力。否则会造成破损。

●设计时

关于调制光方式微型光电传感器的注意事项

用调制光方式的微型光电传感器（EE-SP为首的机型）时，设计时应特别注意电源和导线长度的影响。与直流光方式（EE-SX、SY为首的机型）相比，更容易受到影响。

容易受影响的调制光方式的机型

EE-SPX301/401、EE-SPY30□/40□、 EE-SPZ301□/401□、EE-SPY31□/41□、 EE-SPX303/403、EE-SPW311/411、 EE-SPX74□/84□、EE-SPX□□□-W

不易受影响的调制光方式的机型

EE-SPX613、EE-SPY801/802

调制光方式易受电源和导线长度影响的原因

如「原理」中所示，在调制光方式中，投光LED为脉冲灯亮。在该脉冲时间内，微型光电传感器中将相应地流过瞬时大电流，从而使消耗电流发生脉动。在光电开关等中，通过内置足够容量的电容器，来避免消耗电流的脉动影响，但在小型的微型光电传感器中难以内置足够容量的电容器。所以，导线长度变长时，或根据电源的种类，将无法追踪消耗电流的脉动，使动作处于不稳定状态。

〈增加电容器的对策〉

在尽量靠近传感器的地方，进行装有10 μ F以上的电容器（薄膜电容器等）的布线。（电容器的耐压请设置为传感器电源电压的2倍以上。钽质电容器在这样的使用方法中，在发生短路故障时会有大电流通过，可能引起火灾，所以请不要使用）

设计时，请将调制光方式的传感器的导线设置在2m以内。进行2m以上的布线时，按下图所示方法，在2m以内的场所进行装有10μF以上电容器（铝电解电容器等）的布线。此时，以总长5m左右为限度进行设计。超过5m的情况下，通过PLC等一旦进行传感器输出，请通过PLC带有的通信功能进行传达。实际上，甚至可以延长到5m以上，但可能会受到电缆规格和同时布线的电缆、其他机器发出的干扰的影响等。此外，还会受到线材料的电阻成分引起的电压下降的影响，因此请对电缆末端和传感器部的电压差及干扰水平等进行充分评价。

根据传感器的种类和使用的电缆规格不同，能延长的长度也不同，所以请参见各机型的注意事项。此外，以EE-SX、SY为首的直流光方式传感器不易受所有机型导线长度的影响。（实际上可以延长到20～50m）。

〈使用开关电源时的对策〉

将调制光方式的传感器连接到开关电源时，请根据需要采取以下任意一项对策。

 ①在尽量靠近传感器的地方，进行装有10 μ F以上电容器（薄膜电容器等）的布线。（电容器的耐压请设置为传感器电源电压的2倍以上。钽质电容器在这样的使用方法中，在发生短路故障时会有大电流通过，可能引起火灾，所以请不要使用）。

②为了避免感应干扰侵入传感器周边的架台，可在传感器附近连接电源的0V线，以降低架台的阻抗。此外，请插入电容器（0.47 μ F左右）后再进行连接。

③请将开关电源的干扰过滤器端子（中点端子～ACG）与电源的筐体(FG)及电源的0V连接。对连接的线路进行接地或连接到架台，能获得更稳定的工作（由各种电源制造商推荐）。

〈受到感应杂音干扰时的对策〉

④在传感器主体与安装架台之间，请插入厚度为10mm左右的绝缘板（塑料制）。

〈关于感应杂音的影响〉

传感器安装架台（金属）上受到感应杂音影响时，传感器有时会处于与入光状态相同的状态。此时，微型光电传感器的0V端子与安装架台（金属）要以同电位来连接，或在插入电容器（0.47 μ F）后，再将0V端子与安装架台（金属）连接。

为避免干扰的影响，请以低于100ms的速度进行处理。

关于反射型微型光电传感器的注意事项

〈关于检测距离〉

 反射型微型光电传感器的检测距离是以白纸（反射率90％）为标准。在该条件以外的情况下使用时，检测距离会发生变化。

〈代表例〉

EE-SPY30/40系列

有背景物体时

背景物体的反射光可使传感器变为入光状态，请认真讨论后再使用。

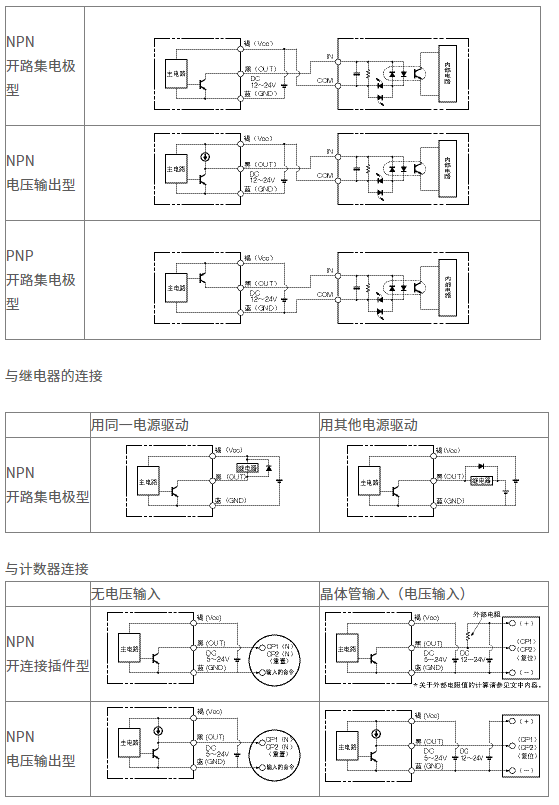

请与背景物体保持充足的距离，或采用黑色海绵等反射率较小的物体。与PLC的连接

●其他

请避免在通电过程中装卸接插件，以免引起破损。

请避免在下列场所使用，以免引起误动作及故障。

①灰尘和油污多的场所。

②腐蚀性气体多的场所。

③水、油、药品直接及间接飞散的场所。

④室外或阳光等强光照射的场所。

使用时的环境温度应在额定范围内。

有机溶剂、酸、碱、芳香族烃、氯化脂族烃接触到传感器时，会发生溶解。此外，还会引起特性劣化，所以需注意不能让这些化学品碰到传感器。
