■出现故障时的基本分析方法
61F的故障大致分为三个区域。（参见图）
检查这三个区域的原因时，由于要模拟水位变化，因此，应将电极 端子间切断、并用电线等进行短路和打开，之后，就可与正常时的 动作进行比较了。（请注意，切勿使电源端子短路）。以61F-GN为 例，应首先确认电极没有浸泡在水中，再确认是否由于61F型主机 E1－E3间的短路而导致设备动作、或断开而导致设备复位，如果没 有问题，就在电极保持器的端子部确认相同的内容，并逐步检查原 因所在。
■故障检查
●供水运转时的事故检查
现象 | 检查事项 | 原因及处理 |
1. 泵不启动 | ①接触器的接点端子、是否在61F的电源端子上施加了电源。
②磁力接触器线圈的一端与61F 的S0端子是否用电源（的同一相）连接。
③接触器、61F的电源端子螺钉是否松动。
④电机保护继电器是否动作。
⑤是否存在下表所示的电极棒间的接触、或电极棒与容器等的接触，是否有异物缠绕。
61F-GN(G) 、61F-G1N(G1) 61F-G3N(G3) 61F-G4N(G4) E1－E3或E2－E3 E2－E5或E3－E5 E5－E8或E6－E8
⑥下列电极电路的布线是否绝缘不良。
61F-GN(G) 、61F-G1N(G1) 61F-G3N(G3) 61F-G4N(G4) E1、E2电路 E2、E3电路 E5、E6电路
⑦61F的误动作，是否是由于电极电路的布线（电极保持器－61F 间）较长，因静电容量、电磁感应而引起的。 | ①检查熔丝、无熔丝断路器等。
②检查61F 的输出继电器和磁力接触器线圈的布线是否正确。
③如果松动，请紧固。
④如果正在动作，请消除原因使其复位。
⑤正确安装，如果有异物缠绕，请将其去除。
⑥如果绝缘不良，请更换布线。
⑦如果必需使用较长的布线，请更换为远距离用（61F-□NL（-□L））的2km或4km ）。如果误动作是因感应而引起的，请使用屏蔽线或其他布线。 |
2.泵不停止 | 如果将下列端子短路后再停止61F，请确认①～⑥的内容。
61F-GN(G) 、61F-G1N(G1) 61F-G3N(G3) 61F-G4N(G4) E1－E3端子 E2－E5端子 E5－E8端子 E1※ E2※ E5※
①上表带※标记的电极棒是否脱落或松动。
②上表带※标记的电极电路的布线是否断线，61F 中带※标记的端子螺钉是否松动。
③电极棒上是否粘了水垢或油膜等。
④电极棒的间隔是否恰当。
⑤液体（水）的固有电阻是否过高。
⑥绝缘胶带是否缠绕到了电极棒的头部。 | ①正确安装，并紧固。
②如果断线即进行更换，并紧固端子螺钉。
③水垢或油膜等会导致导通不良，请将其去除并清扫。
④如果电极棒的间隔过大，电极间的电阻就会升高，可能会导致61F不动作。
⑤如果固有电阻过高，请更换为高灵敏度用（61F -□NH （-□H））。
⑥缠绕绝缘胶带时，至少应距离头部10cm 。 |
3.停止时抖动 | ①下表带※标记的电极棒是否脱落或松动
②下表带※标记的电极电路的布线是否断线、61F 中带※标记的端子螺钉是否松动。
61F-GN(G) 、61F-G1N(G1) 61F-G3N(G3) 61F-G4N(G4) E2※ E3※ E6※
③是否弄错了下表电极棒的布线。
61F-GN(G) 、61F-G1N(G1) 61F-G3N(G3) 61F-G4N(G4) E1～E3 E1～E5 E4～E8 | 带※标记的电极不运转时，就变为一点控制，只要水位稍有变动，61F 就会反复ON、OFF。 |
注1.如果带防空转功能，请另外进行723 页的检查。
注2.有关满水、缺水警报的检查事项，请参见725 页。
注3.采用61F-G1N 、带缺水警报进行供水的情况下，启动时，如果「蜂鸣器发出响声，泵不启动」，请检查水位。如果水位没有达到电极棒E4，作为缺水警报的动作，这一现象属于正常现象。如果要在这种状态下启动，在水位达到电极棒E4之前，应将61F 的E4和E3电极电路短路。请再次检查应报警的水位和电极棒E4的长度。

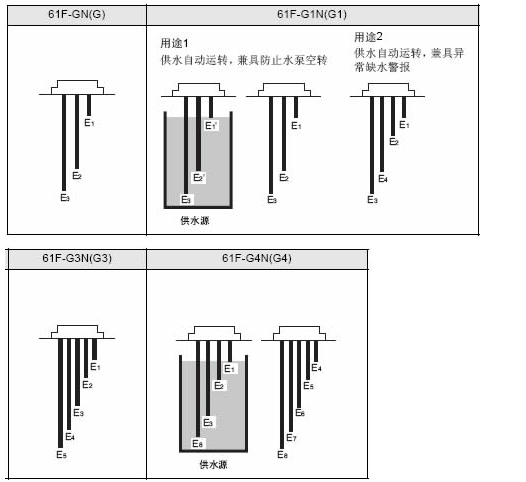

根据机型不同的电极棒略图
●带防止电极棒空转功能的供水检查
供水源的缺水会引起空转，61F-G1N （G1）、G4N （G4）带有防止空转的功能，此时，还应进一步进行如下检查：
现象 | 检查事项 | 原因及处理 |
1. 泵不启动 | ·防空转电路是否在动作。必须注意，不能使电极棒E1、E2、E3（为61F-G1N（G1）时为E1′、E2′）过短。
①检查供水源的水位状况。启动时，水位是否达到电极棒E2（E1′）的位置。
②E2、E3（E1′、E2′）电极电路的布线是否断线。61F 的E2、E3（E1′、E2′）螺钉是否松动。 | ·启动时的E2 (61F-G1N/G1 ）时为E1′)、启动后的E3 (E2′)，如果分别与E8（E3）间不通电，则启动时「防空转」功能就不会动作。①启动时，如果水位未达到电极棒E2（E1′），将E2－E8 间（E1′－E3间）瞬间短路，并启动。 |
2.防空转功能不动作 | ①是否存在电极棒E2－E8/ E3－E8（E1′－E3/E2′－E3）间的接触、或电极棒和水箱等的接触，是否有异物缠绕。② E2、E3（E1′、E2′）电极电路的布线是否绝缘不良。③61F 的误动作，是否是由于电极电路的布线过长而引起的。 | ①正确安装，如果有异物，请将其去除。②如果绝缘不良，请更换其布线。③如果必须使用较长的布线，请更换为远距离用。如果误动作是由感应引起的，请使用屏蔽线或其他布线。 |
注. （）内表示61F-G1N （G1）的情况。
●排水运转时的事故检查
现象 | 检查事项 | 原因及处理 |
1. 泵不启动 | ①接触器的接点端子、是否在61F的电源端子上施加了电源。
②磁力接触器线圈的一端与61F的S0端子是否用电源（的同一相）连接。
③接触器、61F的电源端子螺钉是否松动。
④电机保护继电器是否动作。
·如果将下表所示的端子短路后再启动61F，请确认⑧～⑩的内容。
61F-GN(G)、61F-G2N(G2) 61F-G3N(G3) E1—E3端子 E2—E5端子 E1※ E2※
⑤上表带※标记的电极棒是否脱落或松动。
⑥上表带※标记的电极电路的布线是否断线，61F中带※标记的端子螺钉是否松
动。
⑦电极棒上是否粘了水垢或油膜等。
⑧电极棒的间隔是否恰当。
⑨液体（水）的固有电阻是否过高。
⑩绝缘胶带是否缠绕到了电极棒的头部。
| ①检查熔丝、无熔丝断路器等。
②检查61F的输出继电器和磁力接触器线圈的布线是否正
确。
③如果松动，请紧固。
④如果正在动作，请消除原因使其复位。
⑤正确安装，并紧固。
⑥如果断线即进行更换，并紧固端子螺钉。
⑦水垢或油膜等会导致导通不良，请将其去除并清扫。
⑧如果电极棒的间隔过大，电极间的电阻就会升高，可能 会导致61F不动作。
⑨如果固有电阻过高，请更换为高灵敏度用（61F - □NH（-□H））。
⑩缠绕绝缘胶带时，至少应距离头部10cm。 |
2.泵不停止 | ①是否存在下表所示的电极棒间的接触、或电极棒与容器等的接触，是否有异物 缠绕。
61F-GN(G)、61F-G2N(G2) 61F-G3N(G3) E1－E3或E2－E3 E2－E5或E3－E5间
②下列电极电路的布线是否绝缘不良。
61F-GN(G)、61F-G2N(G2) 61F-G3N(G3) E1、E2电路 E3、E4电路
③61F的误动作，是否是由于电极电路的布线（电极保持器－61F间）较长，因静电容量、电磁感应而引起的。
| ①正确安装，如果有异物缠绕，请将其去除。
②如果绝缘不良，请更换布线。
③如果必需使用较长的布线，请更换为远距离用（61F-□
NL（-□L））的2km或4km）。如果误动作是因感应而引
起的，请使用屏蔽线或其他布 |
3.启动时抖动 |
61F-GN(G)、61F-G2N(G2) 61F-G3N(G3) E2※ E3※
①上表带※标记的电极棒是否脱落或松动。
②上表带※标记的电极电路的布线是否断线，61F中带※标记的端子螺钉是否松 动。
③接触器、61F的电源端子螺钉是否松动。
④是否弄错了下表电极棒的布线。
| 带※标记的电极不运转时，就变为一点控制，只要水位稍 有变动，61F就会反复ON、OFF。 |
各机型的电极棒略图
●有关满水、缺水警报的检查事项
具体检查点与故障现象及检查事项相对应，按类型分别列表如下：
现象 | 检查事项 | 61F-G1N（G1） | 61F-G2N（G2） | 61F-G3N（G3） | 64F-G1N（G4） |
1. 水未满，却发出满水
警报 | ①是否存在电极棒间的接触、或电极棒
与容器等的接触，是否有异物缠绕。
②电极电路的布线是否绝缘不良。
· 61F的误动作，是否是由于电极电路
的布线（电极保持器－61F间）较长，因静电容量、电磁感应而引起的。 |
| ① E4与其他电极棒＊
② E4 | ① E1与其他电极棒＊
② E1 | 高架水箱
① E4与其他电极棒＊
② E4 |
供水源
① E1与其他电极棒＊
② E1 |
2. 缺水，但未发出缺水
警报 | ① E4－E3间
② E4 |
| ① E4－E5间
② E4 | 高架水箱
① E7－E8间
② E7 |
供水源
① E3－E8间
② E3 |
3.水已满，但未发出满
水警报 | ·如①中所示，将端子间短路，61F正常
动作时，请确认下列内容：
②电极棒是否脱落或松动。
③电极电路的布线是否断线，61F中
④端子螺钉是否松动。
·电极棒上是否粘有水垢或油膜。
·电极棒的间隔是否过大。
·液体（水）的固有电阻是否过高。
·绝缘胶带是否缠绕到了电极棒的头部。 |
| ① E4－E3间
② E4
③ E4
④ E4、E3 | ① E1－E5间
② E1
③ E1
④E1、E5 | 高架水箱
① E4－E8间
② E4
③ E4 ④E1、E8 |
供水源
① E1－E8间
② E1
③ E1 ④E1、E8 |
4. 未缺水，却发出缺水
警报 | ① E1′（E4）－E3间
② E4
③ E4
④ E1′（E4）、E3 |
| ① E4－E5间
② E4
③ E4
④ E4、E5 | 高架水箱
① E7－E8间
② E7
③ E7 ④E7、E8 |
供水源
① E3－E8间
② E3
③ E3 ④E3、E8 |
＊「警报用」电极即使不接触公用电极，由于与其他电极棒接触，会根据液（水）位而呈导通状态。
●电极电路的检查方法
如右图所示，如果拉出电极棒后无法检查电极电路，就用测 试器检测各电极与接地间的电 阻值。通过比较各电阻值，可 以得出电极棒的长度（长、 中、短等） 、电极棒的接触状 态、装卸状况。 例如，从电阻值较低的一方开 始依次为E3（长）、E2（中）、 E1 （短）。 用这一方法进行检查时，请根据下列要点进行：
①拆卸61F端子的布线；
②在导通状态下进行检查时，液体应为满箱（E1以上）；
③在绝缘状态下进行检查时，液体应为空箱（E2以下）。
●电极间端子的测量方法

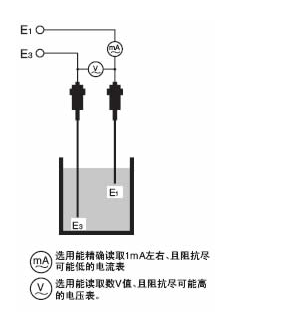

即使布线正常也不动作的情况下，也可以用检测电极间电阻的方法，但此时，请使用电压表和电流表，用电压下降法进行测量，如右上图所示。此时，电极间的电阻（E1～E3间的液体电阻）可以通过下列公式
求出：
R =V/I
R：电极间的液体电阻（kΩ）
V：电压表的指示值（V）
I：电流表的指示值（mA）
请根据R值选择61F的机型。
●61F-11N、-11继电器单元的检查方法
将继电器单元安装到本体上，在此状态下输入指定的电源电压，参见各连接图（内部布线），将本体的公用（接地）电极端子和各继电器单元的动作电极端子短路，通过测试各继电器单元的继电器输出接点的动作等进行确认。
