■继电器全部
●继电器（relay）
当控制该设备的电气输入电路满足某种条件时，在单个或多个电 气输出电路上，急剧发生预定变化的设备。
注. 将伴随机械性运动的产品分为机电式继电器（electromechanical relay），将不伴随机械性运动的分为静止形继电器(static relay)，从原理上可分类为电磁继电器（electromagnetic relay）、热继电器（thermal relay）、压电式继电器（piezo-electric relay electrostrictive relay）、及无接点式继电器在IEC中将根据动作领域或实效为零任意的输入量来动作、复位的继电器分为有或无继电器（contactlessrelay）等。（all-or-nothingrelay），将带规定精度的特性量为动作值时进行动作的继电器分为测量继电器（measuring relay）
●直流继电器
通过直流输入进行动作的继电器。
●交流继电器
通过交流输入进行动作的继电器。
●有极继电器
根据控制输入电流的极性，而呈现不同状态的直流继电器。
注. 有单侧稳定形、双侧稳定形及中央稳定形。不受控制输入电流极性影响的称为无极继电器（onopolarized relay(neutral relay)。
●密封形继电器
继电器整体放在气封容器内的继电器
注. 一般以金属对金属或金属对玻璃，使用焊接或与其匹配的方法进行密封。另外在闭锁形继电器（enclosed relay）中，还有一种密闭形继电器，该继电器不使用焊接，而是采用简易方法来密闭。
●铰链形继电器
按电磁铁的构造分类，电容器板以支点为中心进行旋转运动，根据其动作，直接或者间接进行接点通断的继电器。
注. 电容器板与铁心的轴方向直角运动的是侧面电容器板形（side armature type），向轴方向动作的是同向电容器板形(end-on armature type)。
●插棒式继电器
按电磁铁的构造进行分类，衔铁以线圈为中心部，沿线圈轴进行动作的继电器。
■接点部
●接点构成
接点构成是指接触机构。
例如，有b接点（断路接点）、a接点（接通接点）、c接点（转 换接点）等。
●接点极数
接点极数是指接点电路数。
●接点记号
各个接触机构的表示如下所示。
注. 「继电器术语解说」、「继电器共通注意事项」中，除特别情况外均以JIS的接点记号来表示。
●静止形继电器
没有机械性动作，根据电子性、电磁性、光学性或者其他要素可得到响应的继电器。
注. 固态继电器（solid state relay （SSR））也是该分类中的。
●挠曲（flexure）形
接点弹簧驱动形式的一种，由双头螺栓、插件等的压紧力获得接点接触力。
●吊装（life off）形
接点弹簧驱动形式的一种，接触接点后，插件或者双头螺栓脱离接点弹簧，接点接触力由可动弹簧的预备弯曲等获得。
注. 有时也使用线圈弹簧的压缩。
●交差形接点
像相互交差杆一样的接点。
●双接点
相对接点弹簧中的至少一方作为双接点，在各自弹簧的前端安装 接点，提高接触可靠度。
●可动接点
通过驱动机构或者其一部分进行直接驱动的接点，相对于此，不直接驱动的接点称为固定接点（stationary contact）。
●静止接点
以持续接触为目的的接点。
注. 终端、连接器等情况下。相对于可动接点，Stationary contact有时用来指固定接点。
●接通接点（常时开路接点）
继电器或者开关平时为开放状态，动作时为闭合状态的接点组，有时称为NO接点、A接点或者前接点（front contact）。
●断路接点（常时闭路接点）
继电器或者开关平时为闭合状态，动作时为开放状态的接点组。有时称为NC接点、B接点或者后接点（back contact）。
●MBM（break before make）接点（无短路Non Shorting接点）
在指定接点动作顺序的接点组中，动作时在应该闭合的接点闭合之前，应该断开的接点先断开的接点组。也称为C接点或者转换接点（transfer contact）。

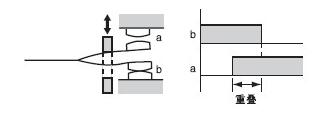

●MBB（make before break）接点（短路Shorting接点）
在指定接点的动作顺序的接点组中，动作时在应该断开的接点断开之前，应该闭合的接点先闭合的接点组。也称为CI接点或者连续接点 （continuous contact）。
●接点弹簧
为在自己的接触部上施加接触力的弹簧。
●断开力
为使接点断开而在接点上作用的力。
●断开速度
闭合接点断开时的运动速度。
●接点间隙
在相对一组接点打开状态下，接点的间隔。
注. 形成接点的二个导体间的最短距离。
●间隔（空间距离）
应相互绝缘部分之间，沿二个裸充电部间设置的充电部的最短距离。
●表面距离
应相互绝缘部分之间，沿二个裸充电部间设置的绝缘物表面的最短距离。
●双投
带二个接触位置，在各自接触位置上闭合各自电路的接点组。相对于此，仅在一个接触位置上闭合电路的接点组称为单投（single throw）。
●摩擦闭合作用
相对的2个接点接触后，发生滑动动作。该动作可有效减少接点表面生成的保护膜、尘埃的影响。
●额定负载
规定开关部（接点）性能的基准值，以接点电压和接点电流的组合形式出现。
●额定通电电流
不开关接点， 在不超出温升限度的条件下，接点可以连续通电的电流值（根据JIS C4530）。
●开关容量的最大值
可开关的负载容量的最大值。请设计电路，使其使用时不超出该值。AC时用VA表示，DC时用W表示。

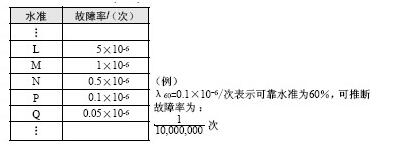

●故障率
在个别规定的试验种类以及负载中，连续开关继电器时，单位时间（动作次数）内发生故障的比例。该值随开关频率、环境、所期待的可靠性而发生变化。实际使用时，请务必在实际使用条件下进行确认。本样本目录中，将该故障率作为P水准（参考值）记载。以下显示了可靠水准60%(λ60)时的故障水准水平。（JIS C5003）
●接触电阻

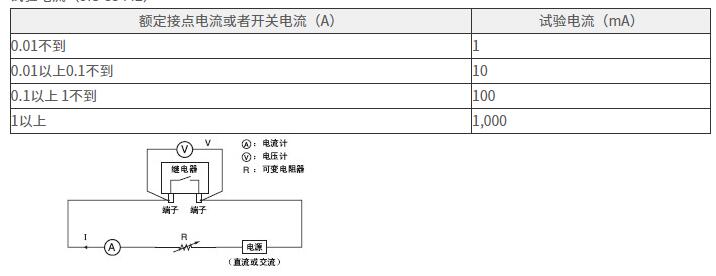

接触电阻指构成可动片、端子、接点等电路的导体固有电阻和各接点之间接触的界面电阻以及集中电阻的合成值。本样本目录中记载的接触电阻值是初始规格值，该数值的大小并不表示实际使用时的情况。接触电阻的测量条件如下图所示，用电压降下法（四端子法）按下表规定的测量电流通电。接触电阻=V/I (Ω)（直流下测量用电源的正反极性进行测量，并取其平均值）。
试验电流（JIS C5442）
●接点电压的最大值
可开关接点电压的最大值。使用时请绝对不要超出该值。
●接点电流的最大值
可开关接点电流的最大值。使用时请绝对不要超出该值。
●反弹
打开或者关闭接点时，接点相互之间产生的间歇开关现象。该间歇开关现象的持续时间为反弹时间（bounce time）
●震颤
打开的接点由于外部原因进行反复开关的现象。该现象的持续时间为震颤时间（chattering time）。

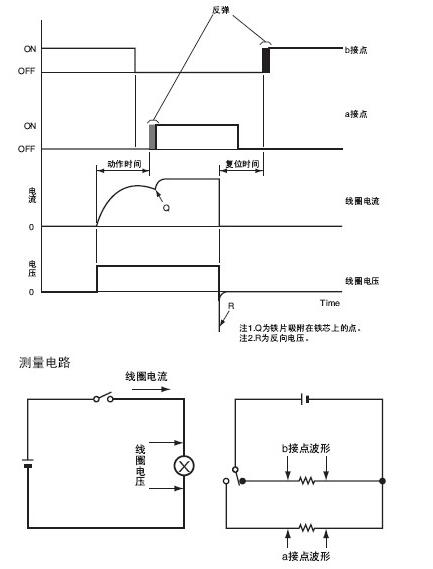

线圈打开时，各部的响应和反弹关系如下图所示。
●粘着
粘接面不是熔化粘着或者机械性啮合，而是很难断开的现象。
注. 接点表面硬度低时、接点表面的清洁度较好时易产生。
●熔化
接触面及其附近熔化粘着，很难断开的现象。
●锁定
随着接点的消耗、转移而变形，相对接触面机械性啮合，很难断开的现象。
●转移
接点接触面及其附近受放电或者焦耳热的影响，一方接点材料的一部分向相对他方接点移动的现象
注. 由于接点间放电而转移的原本称为大转移，与放电无关的转移叫小转移。另外也有称为移转的。
●阳极电弧
使阳极侧接点材料向阴极侧接点面转移的电弧。
注. 转移方向受接点材质、电路条件热平衡等的影响。
●阴极电弧
使阴极侧接点材料向阳极接点面转移的电弧。
●金属效果
接点通过接点保护膜接触时，接点电压超过某值的情况下，其保护膜被电气性破坏，接触电阻急剧减少的现象。
●黑色粉末
随接点的电气性开关动作产生的碳，附着在接点表面，造成活性化。
●褐色粉末
吸附在接点表面的有机气体发生反应生成的褐色或者黑褐色粉末状的有机化合物。
注. 在存在某种有机气体的环境中，主要由铂接点进行开关动作的情况下，由于接点的滑动动作而产生，是造成接点故障的一个原因。
●绝缘破坏
由于在夹有绝缘物的2电极之间施加电压，导致急剧失去绝缘性的现象。
●复合接点
由2相以上材料组成的接点。
●粘合接点
粘合异种金属而制成的接点。
●扩散合金接点
通过扩散处理制成的接点。
●多层接点
通过电镀、粘合等其他方法制成多层构造的接点。
●电镀接点
在接触面上进行电镀的接点。
●烧结接点
通过粉末冶金法制成的接点。
注. 有金属烧结体、复合烧结体等。
●冲击电流
闭合接点的瞬间，或过渡性流通大于平常状态下的电流。
■线圈部

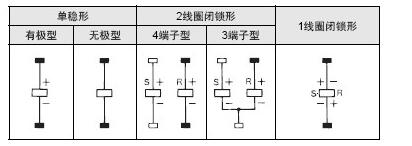

●线圈记号
线圈的驱动形态如下表所示。
●额定电压
在通常状态下使用继电器时，加到操作线圈上的标准电压（根据 JIS C4530）
●额定电流
一般使用继电器时，流经线圈的标准电流（JIS C4530）。线圈温度在+23℃时的值。另外，各机型的正文中没有指定时，额定电流公差为+15％、-20％。
●线圈电阻
线圈电阻指的是线圈温度为+23℃时线圈端子间的电阻。各机型的正文中没有指定时，公差为±15%。（交流规格的线圈电阻值以及线圈电感为参考值）。
●额定消耗功率
在线圈上外加额定电压时，线圈上所消耗的功率（额定电压X额 定电流）。交流规格的额定消耗功率是在频率60Hz的值。
●动作电压
使继电器动作的最小电压。（JIS C5442）线圈的温度为+23℃时的值。
●复位电压
使电压急剧下降或慢慢减少时，继电器复位的最大电压。
（JIS C5442）线圈温度为+23℃时的值。

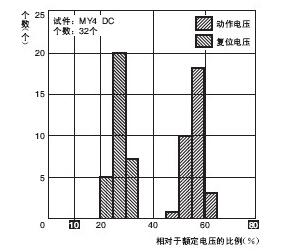

（例） MY4 DC型
动作电压、复位电压的分布如下表所示。如表所示，动作时在额定电压的80%以下动作，复位时在10%以上复位。因此，目录中也同样将「动作电压」记为80%以下，复位电压记为10%以上。
●热启动
指在接点通电状态下，对线圈连续通电后，在切断流向线圈的电流后立即再次接通的状态下或此时的动作电压值。（线圈电压、接点电流、环境温度为条件设定值）
●最小脉冲宽度
指在闭锁型继电器中置位或复位时需加在线圈上的额定电压的最小脉冲宽度。是在环境温度为+23℃时，在线圈施外的额定电压的值。
●线圈电感（只对一般继电器）
直流继电器中，是加上矩形波根据时间常数求得的值。在交流继电器中，是在额定频率下的值。在动作状态、复位状态下各自的值不同。
●铁心（core）
为了使电磁石的起磁性有效，而插入线圈的磁性体。
注. 一般称为固定磁性体，在线圈中运动时也被称为活动铁心(moving core)。另外，为了有效利用磁力，也会附加磁极片(pole piece)
●短路环
围起交流电磁石极的一部分，通过与励磁线圈的相互电感而产生的电流，部分延迟磁通变化的短路线圈(short circuited coil)。可减少活动部分的振动。
■电气的性能
●动作时间
定电压开始到接点动作为止的时间。具有多个接点的继电器，如果没有其他规定，则计算到最后一个接点动作为止。(JIS C5442)线圈温度为+23℃时的值，不包括反弹时间。
●设定时间（只限闭锁型）
从往线圈上施加额定电压开始到接点动作为止的时间。具有多个接点的继电器，如果没有其他规定，则计算到最后一个接点动作为止。线圈温度为+23℃时的值，不包括反弹时间。
●复位时间
从线圈去掉额定电压开始到接点复位为止的时间。具有多个接点的继电器，如果没有其他规定，则计算到最后一个接点复位为止的时间(JIS C5442)。如果只有a接点，则计算到最后的a接点开路为止的时间。线圈温度为+23℃时的值，不包括反弹时间。
●复位时间（只限闭锁型）
从往复位线圈上施加额定电压开始到接点复位为止的时间。如果只有a接点，则计算到最后的a接点断开为止的时间。具有多个接点的继电器，如果没有其他规定，则计算到最后一个接点复位为止的时间。线圈温度为+23℃时的值，不包括反弹时间。
●反弹
由于继电器的可动部分（接极子）因铁芯、接点相互冲突引起冲突振动等原因造成接点之间间歇性的开关现象。(JIS C5442)
●动作反弹时间
线圈温度为+23℃时，施加线圈额定电压时a接点的反弹时间。
●复位反弹时间
线圈温度为+23℃时，去掉线圈额定电压时b接点的反弹时间。
●开关频率
单位时间内继电器操作次数。
●绝缘电阻
接点、线圈之间，导电部分端子和（铁芯框、铁芯等）不带电金属部分之间，或者接点相互之间绝缘部分的电阻。该值是继电器整体中的值，不包括基板的焊盘。
①线圈接点之间：线圈端子和接点所有端子之间
②异名接点之间：异名接点端子相互之间
③同名接点之间：同名接点端子相互之间
④置位线圈· 复位线圈之间：置位线圈端子和复位线圈端子之间
●耐电压
被绝缘的金属部分之间（特别是带电金属）施加1分钟电压时，不破坏绝缘的临界值。施加电压的地方和绝缘电阻相同。漏电流（检测出绝缘破坏的电流）一般情况下为1mA。但有时漏电流为3mA、10mA。
●耐冲击电压（耐电涌电压）
表示对于打雷等电感性负载开关时发生的瞬间性异常电压的耐久性的临界值。如无特别记载，电涌的波形将以JIS C5442中的1.2× 50ms的标准冲击电压波形表示。
在FCC Part68中，规定了10×160μs±1500V。
●振动
分为针对搬运时、安装时产生的较大振动所造成的特性变化、破损所规定的耐久振动，和使用状态下因振动引起误动作的误动作振动。
α=0.002f2A×9.8 α ：振动加速度(m/s2)
f ：振动频率(Hz)
A ：双振幅(mm)
●振动
分为针对搬运时、安装时产生的较大振动所造成的特性变化、破损所规定的耐久振动，和使用状态下因振动引起误动作的误动作振动。
α=0.002f2A×9.8 α ：振动加速度(m/s2)
f ：振动频率(Hz)
A ：双振幅(mm)
●冲击
分为针对搬运时、安装时产生的较大冲击所造成的特性变化、破损所规定的耐久冲击，和使用状态下因冲击引起误动作的误动作冲击。
●机械的寿命
指不在接点上加负载，以规定的开关频率开关时的寿命。
●电气的寿命
在接点上外加额定负载，以规定的开关频率开关时的寿命。
●热电动势
不同种类金属的两端相连，使接合部分的温度保持不同，电路中就会出现有一定方向的电流。我们将产生这种电流的电动势叫做热电动势。如果是继电器，则在端子、接触片、接点的不同种类金属处产生热电动势。如果用继电器切换热电偶，则该热电动势将导致实际的温度和测定温度不同。
●高频绝缘（只对印刷基板用高频继电器）
处于接通状态的接点端子之间以及没有连接的端子之间的高 频信号泄漏程度。
●Insertion Lose（插入损失）（只对印刷基板用高频继电器）
处于闭合状态的接点端子之间的高频信号的衰减量。
●Return Lose（反射损失）（只对印刷基板用高频继电器）
传送路径中发生的高频信号的反射量。
●V.S.W.R.（只对印刷基板用高频继电器）指传送过程中发生的电压驻波比。
●高频特性的测量方法示例
与测量无关的接点端接50Ω。
●高频通过功率的最大值（仅记载印刷基板用高频继电器）
可以通过闭合状态的接点端子之间高频信号的功率的最大值。
●高频开关功率的最大值（仅记载印刷基板用高频继电器）
接点上可以开关的高频信号的功率的最大值。和额定负载相比，电气寿命缩短。
●串扰特性（仅记载印刷基板用高频继电器）
接点电路相互之间高频信号的泄漏程度。
●TV额定值（UL/CSA）
所谓TV额定值，是指评价UL以及CSA规格中耐浪涌电流性能的代表性额定值的一种，该继电器可以开关包含浪涌电流的负载的程度。
例如，电视机电源用继电器必须是取得TV额定值的继电器。开关试验（耐久性测试）使用钨丝灯作为负载，要求能承受合计 25,000次的开关。
■现象·状态
●闪络
相对导体间放电，造成短路状态的现象。在中· 大电流下使用的接点中易发生。
●粘着
因熔化、锁定、粘附而使接点难以断开的现象。
●接点磨损
接点反复进行改变动作时，由于磨损等机械性原因而使接点磨减的现象。
●接点损耗
接点反复进行开关动作时，因电气性、热、科学性等原因造成损耗的现象。
●活性化
接点表面污染易发生放电现象。
注. 例如，在某种有机气体存在的环境下，进行开关动作的贵金属接点发生放电时，因吸附在接点表面的有机气体放电，引起分解，产生黑色粉末（碳等），易引起放电。
●接点保护膜
指生成或吸附在接点接触面上的金属氧化物、硫化物及其他保护膜，是成为界面电阻的原因。
●边缘效果
直接相对的磁极面周边部分形状产生磁气特性的效果。
●蜂鸣声
交流磁极或不平滑的整流波驱动引起机械性振动，从而产生蜂鸣声。
●吸收
进行动作、复位电压（或者电流）的测量或者试验时，流通操作线圈的饱和电流（saturation current），应除去受磁气预应影响而产生的差。
注. 流通的电流即为吸收电流（soak current）
■动作形态
●单稳型（标准型）
该继电器的接点根据线圈无励磁、励磁进行切换，除此以外动作各要素没有特别的功能。
●2线圈闭锁型
该继电器拥有置位线圈和复位线圈，是一种可以保持置位状态或复位状态的闭锁结构的继电器。
●1线圈闭锁型
该继电器拥有1个线圈，是一种可以根据外加电压的极性，切换并保持置位状态或复位状态的闭锁结构的继电器。
●步进型（只对一般继电器）
该继电器的多个接点根据每输入一个脉冲依次移动为切换接通、断开。
●棘轮型（只对一般继电器）
该继电器是步进型的一种，根据线圈输入每一个脉冲，接点交替进行接通、断开。
■外形·形状
●外形尺寸
印刷基板用继电器以小型为优势的继电器，同时记录最大尺寸和带有＊标记( )值的 平均尺寸，作为设计的标准。
一般继电器
标明最大尺寸， 作为设计的标准。
●标记
继电器主机上的标记（显示） 除了型号、电压规格等以外，还 显示了内部连接图，一部分小型继电器省略了内部连接图。
●方向指示标记
主要是在印刷基板用继电器上标上表示线圈方向的标记。便于进行印刷基板的模式的设计和实际安装基板时判断继电器线圈方向。

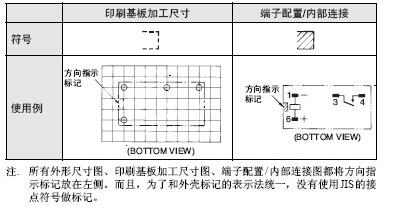

●端子配置/内部连接
①TOP VIEW 如下图所示，只限于从上面可以看到端子排列结构的继电器，用TOP VIEW记载内部连接图。
②BOTTOM VIEW
如下图所示，只限于从上面不能看到 端子排列结构的继电器，用 BOTTOM VIEW记载内部连接图。
③BOTTOM VIEW的旋转方向
在印刷基板用继电器中，表示线圈在左侧（方向指示标记在左侧），沿箭头方向旋转时的端子排列。
