●安装
要连接多个进行安装时，考虑继电器自身发热，应使其保持在55℃以下，或设置间隔等。（G3S4型为80℃）
●继电器的更换
·拆卸G6B-4CB、G6B-4 □□ ND、G3S4型继电器时，如右图所示请使用工具（P6B-Y1）。
·G6B-F4B/-4B、G3DZ-F4B/- 4B，请使用终端继电器上所带 的拆卸工具。
·更换继电器时，请务必在切断电源的状态下进行。
·安装继电器时，请垂直插入，以使继电器端子牢固插入插座接插件插针内。
·G6B-48BND（高可靠性型）中为提高可靠性，直接焊接到基 板，因此不可更换继电器。
·不可混有异种电压规格的继电器。
●布线
请注意输入侧○＋、○－的极性。另外，G3S4-D型中在输出侧也有极性，敬请注意。
●线圈外加电压
·请勿连续施加超过最大容许电压的线圈外加电压。
·在线圈输入中平行连接其他感性负载等时，当电源中含有浪涌时，请勿使用。否则浪涌吸收用二极管会破损。
●使用
·请勿使产品落下，施加异常的振动冲击或者在端子上施加蛮 力。
·使用时请事先确认继电器是否有上浮。
●安装螺钉的紧固
·端子螺钉的紧固转矩
0.78～1.18N · m
·在面板等上直接固定螺钉时
0.59～0.98N · m
●设置场所
请勿设置在以下场所，可能会导致故障及误动作。
·阳光直射处。
·环境温度超过0～55℃范围的地方。
·相对湿度超出10～90%范围的地方，温度变化急剧，发生结露的地方。
·有腐蚀性气体、可燃性气体的地方。
·尘埃、盐分、铁粉多的地方。
·在本体上直接传递振动、冲击的地方。
·有水、油、药品等飞沫的地方。
●分解
请勿进行分解、修理、改造。否则妨碍正常的动作，引起触电等。
●配备继电器
终端继电器型号 | 配备继电器型号 |
G6D-4B/-F4B | G6D-1A-ASI |
G6DZ-4B/-F4B | G3DZ-2R6PL |
G6B-4CB | G6B-2114P-US |
G6B-4BND
G6B-4FB1ND
G6B-4FPND | G6B-1114P-FD-US |
G6B-47BND | G6B-1174P-FD-US |
注1. G6B-48BND的继电器不可更换。
注2. 插座的电压规格和继电器的电压规格必须吻合。
注3. 不可混入异种电压规格的继电器。
一般继电器
Q1:请教适合微小负载开关双接点的继电器的型号。
在微小负载开关中，推荐可靠性高的横臂双接点或双接点的继电器。〈代表性系列名称〉
G2A系列、MY4Z-CBG系列................ 横臂双接点
MY4Z系列、MK□ZP系列................ 双接点
Q2:并列连接2个继电器接点后，开关容量会是2倍吗？
不会是2倍。实际上由于2个接点并不总是同时ON/OFF（时间多少 有偏差），因此在某个瞬间，1个接点上会承受所有负担。

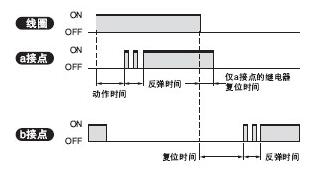

Q3:动作时间、复位时间包含反弹时间吗？
不含反弹时间。动作时间→线圈上通电后到a接点（接通接点） 为ON之前的时间。复位时间→将线圈OFF后，到a接点（接通接点）为OFF之前的时间（c接点的情况下，为到b接点之前的时间）
Q4:请教线圈电压AC100/（110）V机型中（ ）的含义。
AC100/(110)表示线圈是额定品3。
额定品3
AC100 50Hz
AC100V 60Hz
AC110V 60Hz
AC100/110V为额定品4， AC110V 50Hz也为额定。
MY、LY系列等中也有额定品4。
Q5:请教如何考虑微小负载领域下的接触可靠性
开关微小负载时，有时接点的接触电阻可能会成为问题。即使产生偶发性的高接触电阻值，在下一个动作也会恢复。另外，由于生成接点保护膜等，有时接触电阻值会上升。关于接触电阻值，该值是否为故障，应根据使用电路上是否产生问题来判断。因此，继电器接触电阻的故障标准仅规定初始值，最小适用负载作为一个标准，通过P水准（参考值）等来表现故障率。另外，继电器接点中有的接点适合微小负载开关，有的并不适合。
