变频器(Variable-frequency Drive，VFD)是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

变频器接线方法

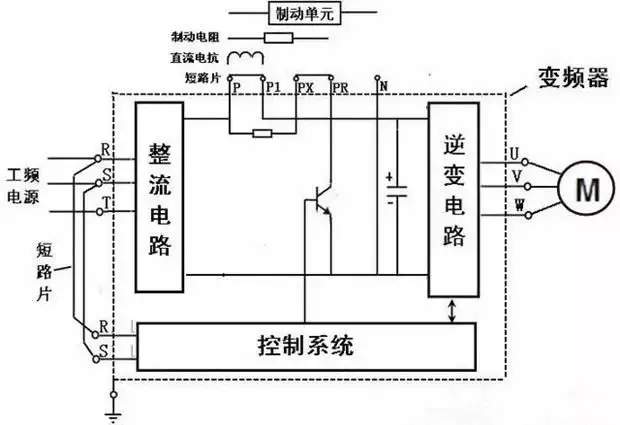

一、主电路的接线

1. 电源迎接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清楚干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。

2. 在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。

3. 电磁波干扰，变频器输入/输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。

4. 长距离步线时，由于受到步线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大步线长度要小于规定值。不得已步线长度超过时，要把PR.156设为1。

5. 在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。

6. 为使电压降在2%以内，应使用适当型号的导线接线。变频器喝电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。

7. 运行后，改变接线的操作，必须在电源切断10min以上，用万用表检查电压后进行。断电后一段时间内，电容上仍然有危险的高压电。

二、控制电路的接线

变频器的控制电路大体可分为模拟和数字两种

1.控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路（含200V继电器程序回路）分开布线。

2.由于控制电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止解除不良，微小信号接点应使用两个并联的节点或使用双生接点。

3.控制回路的线路一般选用0.3-0.75平方米的电缆。

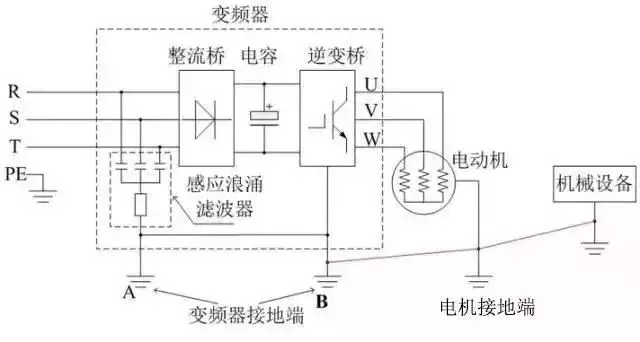

三、地接的接线

1.由于在变频器内有漏电流，为了防止触电，变频器和电机必须接地。

2.变频器接地用专用接地端子。接地线的连接，要使用镀锡处理的压接端子。拧紧螺丝时，注意不要将螺丝扣弄坏。

3.镀锡中不含铅

4.接地电缆尽量用粗的线径，必须等于或大于规定标准，接地点尽量靠近变频器，接地线越短越好。

四、变频器接线注意事项

1、变频器不同品牌不同型号接线原理类似，需要严格按照变频器接线图纸或者说明书来接线。

2、变频器工作中会出现高频开关状态，其漏感有可能在散热板或者机壳体上感应出危险电压，为了防止触电现象，变频器箱体E端子需接地。

3、变频器输入端最好接一个空气开关，保护电流值不能过大，进行短路保护。

4、控制线路尽量短，控制线路过长很容易使控制板受电磁波干扰而产生误动作，在一定程度上会影响变频器正常运行。

5、为了防止电磁干扰，变频器的输入线，输出线，和控制线路最好要使用屏蔽电缆，做好屏蔽层的接地，有需要的话也可以增加滤波器。

6、最重要：一定不能让零线N接地。当变频器拖动电机处于制动状态时，此刻电动机类似于发电机，电能会被变频器内部整流模块“堵到”主电路板上，正常接线情况下，变频器会进行保护降压，但是如果零线N直接接地，就会形成回路，产生大电流，超过电路板的承受电压，就会发生模块炸裂。
