量块比较仪GBCD-100A565 系列 — 双头型自动量块比较仪
三丰GBCD-100A 自动量块比较仪是一种易于操作的双头型量块检测系统。能够自动比较工件和标准量块，连接PC 后可对中心长度、最大长度、最小长度、平行度等精度进行检测。
GBCD-100A565性能参数
型号GBCD-100A 货号565-160*
分辨率0.00001mm (0.01μm) 测量范围0.5mm - 100mm
测量装置(双头) 差动型多路Mu-Checker
狭小范围精度 (20ºC) ±(0.03+0.3L/1000)μm*
L = 量块长度 (mm) 测力上测头: 1N (100gf)
下测头: 0.6N (60gf) 气压400kPa (4kgf/cm2)
工作条件温度: 20ºC ±1ºC 湿度: 58%RH ±15%RH
电源100-120 / 200-240 VAC, 50/60Hz
尺寸 (W x D x H)
主机: 710 x 370 x 805mm
中控箱: 221 x 490 x 344mm
重量主机: 120kg
中控箱: 15kg
三丰量块比较仪GBCD-250
565 系列 — 双头型手动量块比较仪
三丰特点
• 在GBCD-250 上，易于对0.1mm - 250mm
量块与标准量块进行比较。
• 操作人员可使用上、下测头进行简便的
高精度测量。 性能参数
公制型
型号GBCD-250
货号565-150*
测量范围0.1mm - 250mm
分辨率0.00001mm (0.01μm)
狭小范围精度 (20ºC) ±(0.03+0.3L/1000)μm*
L = 量块长度 (mm)
测量装置激光全息测微计(上、下)
测力0.7N (上), 0.2N (下)
工作条件温度: 20ºC ±1ºC
湿度: 58%RH ±15%RH
数据输出通过 SPC 输出端口
电源100-120 / 200-240 VAC, 50/60Hz
尺寸 (W x D x H) 主机: 455 x 318 x 726mm
显示装置: 210 x 162 x 118mm
重量主机: 大约52kg
显示装置: 大约 2.4kg
* 测量不确定度为95% 可信度(不包括参考量块的校准误差)。
** 以下后缀指示AC 电源电缆的货号: A 用于 UL/CSA, D 用于CEE,
DC 用于 CCC, E 用于BS, K 用于 EK, 无后缀必须用于JIS/100V。
选件
02ASG570: GBPAK-ME (软件)
02ASP422: RS-232C 电缆
937179T: 脚踏开关
516-145-E2: 用于测头校准的量块套装
02ASD130: 方形量块套装
02ASF040: 隔热罩
02ASD100: 精密检验量块套装

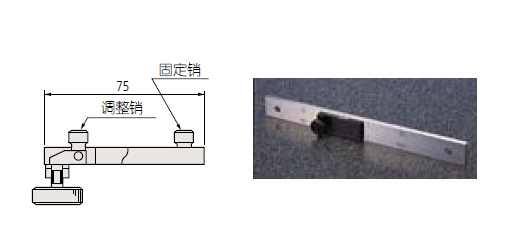

516-145-E2 特殊桥型量块
516-145-E2 特殊桥型量块
* 测量不确定度为95% 可信度(不包括参考量块的校准误差)。
** 以下后缀指示AC 电源电缆的货号: A 用于 UL/CSA, D 用于CEE,
DC 用于 CCC, E 用于BS, K 用于 EK, 无后缀必须用于 JIS/100V。
