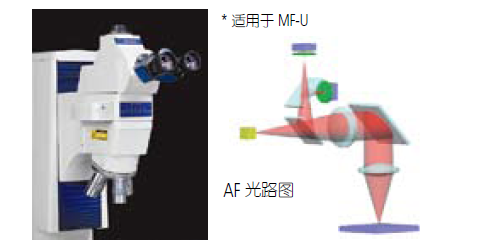

三丰MF-U176 系列 — 高倍率多功能测量显微镜
• 三丰多功能测量显微镜可观察清晰无闪光正像，且视场开阔。
• 测量精度在同类设备中最高(符合JIS B 7153 标准)。
• 使用经过验证的FS 光学系列高NA物镜(长工作距离型)。
• 金相显微镜和测量显微镜的功能相结合，提供了高分辨率观察和高精度测量的方法。
• 照明装置(反射／透射) 可选用高亮度LED灯泡或卤素灯泡(必选)。
• 利用可变孔径光阑(反射／透射) 可进行无衍射观察测量。
• 各类标准工作台的尺寸最大达到400 × 200mm。
• 快速释放装置便于在测量工件大或测量工件数量多时快速移动工作台。
• 高倍放大目镜，观察倍数高达4000X。
• 低噪音设计。
MF-UB3017C
日本三丰XY 工作台移动范围: 300 x 170mm(带有可选转塔、物镜和光纤照明)
技术参数
观察图像: 正像
光管: 西登托夫型 (可调瞳距:
51 - 76mm),1X 光学管径, 双目目
镜 (俯角: 30º), 十字分划板投影法,
带有TV 接口, 光路切换比 (目镜/
TV 接口: 50/50)
目镜 : 10X (视场直径: 24mm),
可选: 15X, 20X
转塔 (选件): 手动或电动转塔
物镜 (选件): 从1X - 100X 的M / BD Plan Apo 物
镜(参见 J-33 页)
透射照明
• 光源: 卤素灯泡 (12V, 50W)
• 光学系统: 带有可调光阑的远心照明系统
• 功能: 光强度可调, 无级亮度调节
表面照明
• 光源: 卤素灯泡照明选件 (光纤冷光照明)
• 光学系统: 带有可调光阑的科勒照明系统
• 功能: 光强度可调, 无级亮度调节
显示装置:
• 轴数: 2 轴或3 轴
• 分辨率: 0.001mm / 0.0005mm / 0.0001mm
• 功能: 调零, 方向转换, 数据输出
(通过 RS-232C 接口)
电源: 100/110/120/220/240V AC, 50/60Hz
重量: 65.5kg (505C, 1010C) / 69.5kg (2010C)
/ 130kg (2017C) / 138kg (3017C) /
144kg (4020C)
选件
378-857: 15X 目镜套装 (视场范围: 16mm)
378-858: 20X 目镜套装 (视场范围: 12mm)
––––––: 物镜 (参见 J-33 页)
378-018: 手动 BF 转盘
378-116: 电动 BF 转盘
176-211: 手动 BF/DF 转盘
378-210: 电动 BF/DF 转盘
––––––: 分划板 (参见 J-21 页)
178-092: 偏振器
378-076: 用于 100X, SL80X, SL50X 物镜的微分干涉对
比装置
378-078: 用于 50X, SL20X 物镜的微分干涉对比装置
378-079: 用于 20X 物镜的微分干涉对比装置
378-080: 用于 10X, 5X 物镜的微分干涉对比装置
12AAA643: ND2 型彩色滤光片
12AAA644: ND8 型彩色滤光片
12AAA645: GIF 型滤光片
12AAA646: LB80 型彩色滤光片
375-054: 0.5X 相机转向镜(带有 C-mount 适配器)
970441: C-mount 适配器
513667: 卤素灯泡 (24V, 50W)
12BAB345: 卤素灯泡 (长寿型, 24V, 50W)
517181: 卤素灯泡 (24V, 100W)
12BAD602: 卤素灯泡 (高亮度型24V, 100W)
176-308: 防震台架
176-309: 安装台架
375-056: 读数尺
12AAA165: 镜头清洗工具
12AAA846: 脚踏开关
照明元件 (参见 J-26 页)
176-315: 卤素灯照明装置 (12V, 100W)
176-316: 卤素灯照明装置 (12V, 150W)
176-343: 双光纤照明装置
12AAG806: GIF 型彩色滤光片 (适于 176-315)
12AAG807: LB80 型彩色滤光片 (适于 176-315)
固定和工作台附件 (参见 J-14 页)
176-107: 带有夹钳的支架*
172-378: 带有夹钳的V 型块*
(最大工件直径: 25mm)
172-197: 旋转式中心支架*
(最大工件直径: 80mm)
176-305: 带有微调旋钮的旋转工作台，适用于
505C/1010C/2010C 型号
176-306: 带有微调旋钮的旋转工作台，适用于
2017C/3017C 型号
*1020B 型号需要与固定适配器(176-310) 配合使用
1720B/1730B 型号需要与固定适配器(176-304) 配合使用
型号 (XY 工作台尺寸) 1010C 2010C 2017C 3017C 4020C
货号MF-UA 176-668* 176-669* 176-670* 176-671* 176-672*
MF-UB 176-688* 176-689* 176-690* 176-691* 176-692*
MF-UC 176-674* 176-675* 176-676* 176-677* 176-678*
MF-UD 176-694* 176-695* 176-696* 176-697* 176-698*
XY 工作台行程范围100 x 100mm 200 x 100mm 200 x 170mm 300 x 170mm 400 x 200mm
Z 轴移动范围150mm 150mm 220mm 220mm 220mm
调焦方式手动调焦 (粗调焦: 10mm/rev., 微调焦: 0.1mm/rev.)
测量方法线性编码器 (2 轴型: X / Y 轴, 3 轴型: X / Y / Z 轴)
分辨率 (可转换) 0.001mm / 0.0005mm / 0.0001mm
测量精度 (20ºC 时) XY 轴: (2.2+0.02L)μm, L 为无负载测量长度(mm), JIS B 7153
指示精度 (20ºC 时) Z 轴: (5+0.04L)μm, L 为测量长度 (mm)
浮动功能带有快速释放功能的X 和Y 轴
XY 工作台台面尺寸280 x 280mm 350 x 280mm 410 x 342mm 510 x 342mm 610 x 342mm
载物玻璃有效尺寸180 x 180mm 250 x 150mm 270 x 240mm 370 x 240mm 440 x 240mm
旋转功能— — ±5˚ (左) ±5˚ (左) ±3˚ (左)
台面最大承重10kg 10kg 20kg 20kg 15kg
最大工件高度150mm 150mm 220mm 220mm 220mm
* 在货号后加上以下后缀 (如: 176-668-10): -10 适于英国手动用户 11 适于中国手动用户, 无后缀适于日本手动用户
