GR18S镜反射式光电开关 适用于对透明物体的检测

产品描述

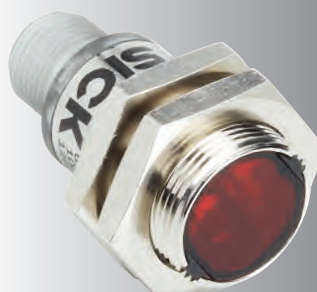

GRL18S 镜反射光电开关配有 M18圆柱形外壳，采用独特的短小外形设计，具有出色的性价比。得益于五种不同的外形设计，该产品可应用于多种场合。此外 PinPoint LED 光源、塑料外壳和金属外壳以及全角度可见的状态指示灯也使得该传感器更加适合于各种不同行业的应用。产品的另一个独特优势是采用了完全齐平式金属外壳，可适应输送线和仓储系统极具挑战性的工业应用环境。GRL18SG 可以通过灵敏度调节旋钮以实现对透明物体的检测。

概览

• 经济的圆柱型 M18 光电开关，具有超短小型外壳

• 调节旋钮可调校开关阈值

• 五种不同外形设计

• 多种型式的塑料和金属外壳，具有轴向和径向镜头出光方式

• 明亮可见的类激光PinPoint-LED 光源

• 齐平式安装（具有安装环），金属外壳型号产品具有单安装环

• 高可见度 LED 信号指示灯

• IP 67 防护等级

sick镜反射式光电开关 客户价值

• 外壳短小，节约空间

• 多种型式的外壳，灵活的安装方式

• 调节旋钮可调校开关阈值，从而实现对透明物体的检测

• 采用 PinPoint LED 技术，易于安装且可实现精确检测

• 具有单件式齐平安装金属外壳，拧紧扭矩高，由此降低安装维护成本

• SICK 成熟领先的技术保证产品稳定可靠

• 高可见度 LED 信号指示灯，缩短维护和调试时间镜反射式光电开关 — 圆柱形、短小坚固、经济可靠，适用于对透明物体的检测188

详细技术参数

特性

光电开关原理镜反射式光电开关

检测原理标准镜头

外壳设计（光发射）

金属外壳轴向/轴向齐平/径向齐平

塑料外壳轴向/径向

光轴轴向/径向

最大检测范围 1) 0.03 m ... 7.2 m

检测范围 1) 0.06 m ... 6 m

光源类型 可见红色光

光源 2) PinPoint LED

光点（距离） Ø 175 mm (7 m)

波长650 nm

灵敏度调校270° 调节旋钮

独特设计透明物体检测功能（沿光束衰减 > 20%）

1) PL80A.

2) Ta = + 25 °C 时的平均使用寿命为 100,000 小时。

机械/电气参数

工作电压 1) 10 V DC ... 30 V DC

残余波纹 2) ± 5 Vpp

功耗 3) ≤ 30 mA

开关输出PNP，暗通

信号电压

PNP（高电平/低电平） UV – (≤ 3 V)/约 0 V

NPN（高电平/低电平） 约 UV /≤ 3 V

输出电流 Imax. 4) 100 mA

响应时间 5) < 500 μs

最大开关频率 6) 1,000 Hz

连接方式3 针 M12 插头

电路保护A 7), B 8), D 9)

保护等级III

偏光滤镜l

外壳材质金属/塑料

外壳防护等级IP 67

工作环境温度 10) 11) – 25 °C ... + 55 °C

存储环境温度– 40 °C ... + 70 °C

1) 限定值，在短路保护网络中运行时最大值为 8 A。

2) 不可超出工作电压 VS 的允许范围值。

3) 空载时。

4) 当 VS > 24 或环境温度 > 49 °C 时， IA max = 50 mA。

5) 带阻抗负载时的信号传输时间。

6) 亮/ 暗比 1:1 时。

7) A = VS 反极性保护。

8) B = 输入和输出反极性保护。

9) D = 输出过流和短路保护。

10) 当 Uv <=24V 且 IA < 50 mA 时。

11) 调校后温度稳定在 +/-10°C 变化范围内。
