AFM60多圈绝对值编码器结构坚固

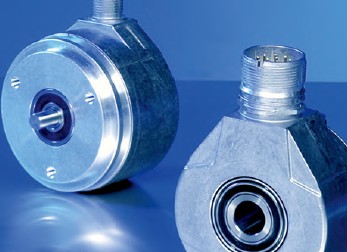

施克AFM60 多圈绝对值编码器结构坚固，分辨率高达 30 位，为行业设立了一个新的标准。其孪生产品 AFS60 单圈绝对值编码器也非常出色，单圈分辨率达到了 18 位。两款产品都非常适合在各种要求高精度、高可靠性等苛刻工业环境中应用。AFM60 的单圈最大分辨率达到 18 位，几乎是编码器领域的最高水平；再加上 12 位多圈分辨率，其分辨率达到了业内遥遥领先的 30 位！
施克高电平有效（低电平 = 0 - 3 V；高电平 = 4 - US V）
低电平有效（低电平 = 0 - 1.5 V；高电平 = 2.0 - US V）
TTL/HTL/可编程增量式接口（AFM60，SSI + 增量式接口）
每转线数每转 SSI 步数的 1/4
测量步距90° 脉冲信号/线数
参考信号90° 脉冲信号，A 和 B 通道
最大输出频率300 kHz 600 kHz 820 kHz
负载电流30 mA
Sin/Cos 模拟接口（AFM60，SSI + Sin/Cos 接口）
正弦周期 0.5 VPP 1,024
测量步距90° 脉冲信号/线数
最大输出频率200 kHz
负载电阻最小 120 Ω
接口信号
Sin +，Sin –，Cos +，Cos –
模拟，差分
差分前信号 值（负载 120 Ω 时） 0.5 VPP ± 20 %
信号偏移2.5 V ± 10 %
环境参数
工作温度范围0 ... +85 °C –30 ... +100 °C –30 ... +100 °C
存储温度范围（无包装） –40 ... +100 °C –40 ... +100 °C –40 ... +100 °C
允许相对湿度 8) 90 %
防护等级（根据 IEC60529 标准） 轴侧IP 65 IP 65 IP 65
外壳（插头式）9) IP 67 IP 67 IP 67
外壳（电缆出线式） IP 67 IP 67 IP 67
1) 针对插头出线式编码器
2) 在工 作温度范围内 ，自温升 3.3 k/1,000 min-1
3) 符合 EN 60068-2-27 标准
4) 符合 EN 60068-2-6 标准
5) 符合 EN 61000-6-2 和 EN 61000-6-3 标准
6) 指经过该时间段后才能输出有效位置数据
7) 通过 12 针编码器插头与外壳实现电气隔离，例如 12 芯电缆
8) 采用光学原理的产品不允许出现凝露
9) 装有配套插头时
