电子与太阳能行业检查压接组装电路板
简要说明

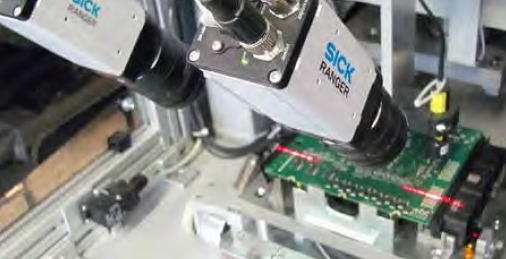

使用三维视觉技术检查压接组装电路板， 德国施克实现非接触式质量控制，减少浪费。工作任务压接组装是一种安装通孔部件的免焊接装配方式，如连接器安装在印刷电路板 (PCB) 上。压接组装具有诸多优势，常用于通信装置和电力电子器件。但这种装配方式也存在一些难题：压接组装之前，部件和PCB板已进行松散的预组装，德国施克可能产生组装误差。压接组装后，只有指定部件的引脚与电镀通孔接触，PCB板和引脚的才能充分和可靠地接触。实施将Ranger高速3D相机的三维视觉系统安装在压装设备上，即可检查压装前后的电路板和部件引脚。压装之前，Ranger系统确保零部件正确放置，消除压装过程中破坏电路板的风险。压装之后Ranger系统测量每个引脚的高度，确保所有引脚插入深度满足指定要求，实现充分的机械和电气接触。
客户获益
• 减少浪费 – 减小损坏产品的风险
• 提高质量 – 压装后的检查确保高质量安装
• 节约时间 – 非接触式解决方案无需精密的机械调整
• 可扩展和压缩的解决方案 – 系统可使用广泛的Ranger模块扩展或压缩性能及成本
其他应用
• 使用Ranger高速3D相机进行部件三维检查（多平面联合检查）
• 在半导体后端工艺中对电子元件进行三维检验
• 使用Ranger高速3D相机对焊膏进行三维检查
• 检查设备部件的捡取和放置
