ABB变频器ACS355 是一种用来控制异步交流感应电机和永磁同步电机的变频器，它可以安装到墙上或者柜体中。

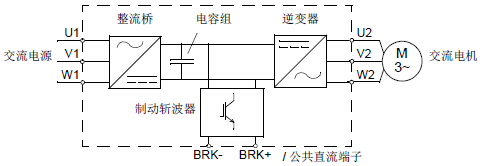

下图显示变频器的主回路简图。整流器将三相交流电压转换为直流电压。中间电路的电容器组稳定直流电压。逆变器将直流电压转换回为交流电机的交流电压。在电路中的电压超过了最大限值时，制动斩波器将把外部制动电阻连接到中间直流电路。
ABB变频器ACS355安装地点的要求：
变频器可以安装在墙上或者一个柜体中。对于墙面安装的使用 NEMA 1 选件的变频
器，请检查外壳要求。
根据变频器的外形尺寸，变频器有三种安装方式：
a) 背面安装（适用于所有外形尺寸的变频器）
b) 侧面安装（适用于外形尺寸为 R0…R2 的变频器）
c) DIN 导轨安装（适用于所有外形尺寸的变频器）。
变频器必须安装在垂直方向上。
ABB变频器ACS355安装位置要求
ABB变频器ACS355运行条件
关于变频器运行条件的相关信息。
墙面
墙面应尽可能垂直，并采用阻燃材料，而且墙面的强度应该能足够承载变频器的重量。
地板
变频器下面的地板应该采用阻燃材料。
变频器安装空间要求
变频器的上面和下面应该留出 75 mm (3 in) 的空间，用于变频器的冷却通风。变频器侧面不要求留出空间，因此变频器可以并排放置。
ABB变频器ACS355需要的工具
要安装变频器，您需要使用下列工具：
• 螺丝刀（根据变频器尺寸选择型号）
• 剥线钳
• 卷尺
• 钻孔机（如果要使用螺钉/ 螺栓安装变频器）
• 固定件：螺钉或螺栓（如果要使用螺钉/ 螺栓安装变频器）。有关螺钉/ 螺栓数量的详细信息。
