ABB动力电缆选择一般原则
ABB输入功率电缆和电机电缆的尺寸应该符合当地的规定。
• 输入动力电缆和电机电缆必须能承受对应的负载电流。有关额定电流的详细信息，请参见章节额定值。
• 电机电缆持续工况下的最高额定温度不应该低于 70 °C (158 °F) 。如果使用地点在美国。
• PE 接地导体的导电性能必须和相导体的导电能力相同（采用相同的截面积）。
• 600VAC 电缆可以用于 500 V AC 变频器。
• 关于 EMC 的要求，请参见章节技术数据。
为了满足 CE 和 C-Tick A 认证对 EMC 的要求，必须采用对称屏蔽电机电缆。
对于输入电缆可以采用四芯电缆，但还是推荐使用屏蔽对称电缆。
与四芯系统相比，使用对称屏蔽电缆除了可以减小电机电缆流过的电流和损耗之外，还可以减小电磁辐射。
电机电缆屏蔽
为了能起到保护导体的作用，当屏蔽线和相导体采用相同的材料时，屏蔽线的截面积必须和相导体的截面积相同。

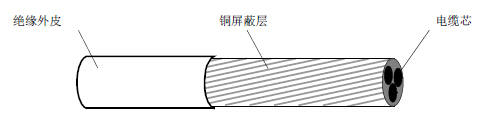

为了有效抑制射频干扰的发射和传导，屏蔽线的导电性能必须至少是相导体导电性的1/10。对于铜制或铝制屏蔽层，此项要求非常容易满足。变频器电机电缆的最低要求如下图所示。电缆中包含一层螺旋状铜带。屏蔽层越好越紧，就越能有效抑制电磁干扰的辐射。
电缆套管
导线管必须和两端固定到导线管上的接地导体固定在一起。到变频器内部也要固定到一起。输入动力电缆、电机电缆、制动电阻电缆和控制电缆使用不同的导线管。不能将从不同变频器引出的电机电缆铺设到同一根导线管中。
