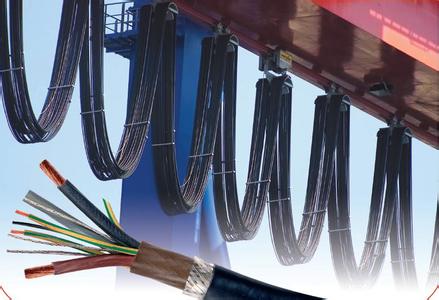

ABB电机电缆的走线一定要远离其他电缆的走线。几个变频器的电机电缆可以并排布线。建议将ABB电机电缆、输入动力电缆和控制电缆分别布在不同的线槽中。避免其他电缆和电机电缆并排走线的原因是：变频器输出电压的快速变化会增加对其他电缆的电磁干扰。
如果控制电缆和动力电缆必须交叉，那么必须保证控制电缆和动力电缆之间的夹角尽可能为 90 度。
ABB电缆线槽之间必须保持良好的连接，并且接地良好。铝制线槽可用于改善电位。
在短路情况下，保护变频器、输入动力电缆、电机和电机电缆，防止发生热过载：
ABB在短路情况下，保护电机和电机电缆：
如果电机电缆是按照变频器的额定电流来选择的，那么变频器可以对电机电缆和电机进行短路保护。不需要其他的保护设备。
ABB保护变频器、电机电缆和输入动力电缆，防止发生热过载：
如果电缆是按照变频器的额定电流来选择的，那么变频器能自我保护和保护电机电缆，防止发生热过载。不需要额外的热过载保护设备。
ABB保护电机，防止发生热过载：
按照规定，必须保护电机，防止发生热过载，在检测到过载时，必须切断电流。变频器带有电机热过载保护功能，该功能可以保护电机并在必要时切断电流。还可以将电机温度测量装置与变频器连接。用户可以通过参数调节热模型和温度测量功能。
ABB在变频器和电机之间使用安全开关：
推荐在永磁同步电机和变频器输出之间安装安全开关。在对变频器进行维护工作期间，需要以此来将电机与变频器隔离。
ABB保护继电器输出端的触点：
在感性负载（继电器、接触器、电机）断开时，会引起电压突变。
为了降低感性负载断开时产生的电磁干扰，需要在感性负载上安装噪声抑制电路（压敏电阻、RC 滤波器 [AC] 或者二极管 [DC]）。如果不对这种电磁干扰进行抑制，这种干扰可能会通过控制电缆兼容性或感性传输到其他导体，造成系统中其他部件的功能失效。
