电磁阀流量特性显示的相关情况
作为气动元件流量特性的试验方法，于2000年6月根据国际标准ISO 6358-1989制定了JIS B 8390-2000“气压-压缩性流体
用元件-流量特性的试验方法”。
同时，将电磁阀等的流量特性的表示方法由原来的根据有效截面积S改为使用音速传导C和临界压力比b。
但是，对于相应国际标准中没有规定的配管口径大于20mm的元件和配管螺钉M3以下的元件，仍采用JIS B 8390-2000附件E
中规定的用放出法求出的有效截面积S来表示。
-
使用国际标准的表示
·音速传导 C
定义为“将通过节流口流动状态的元件的质量流量除以上游绝对压力和标准状态的密度之积得到的值”，音速传导值越大，越能够获得更多流量。单位是[dm3/(s·bar)]
·临界压力比 b
定义为“小于该值并且节流口流动状态的压力比(下游绝对压力/上游绝对压力)”。相反，大于该值，则变成亚音速流动。
1.2 使用放出法的表示
·有效截面积 S
定义是，“在节流口流动状态下，从安装在空气罐的元件放出时，以空气罐内压力变化计算出的无流动摩擦及节流的理想节流的截面积”。与音速传导一样，值越大，越能够获得更多流量。单位是[mm2] 此外，可使用下面的公式来换算音速传导C和有效截面积S。
S＝5.0 C
S：有效截面积[mm2]
C：音速传导[dm3/(s·bar)]
2.流量计算公式

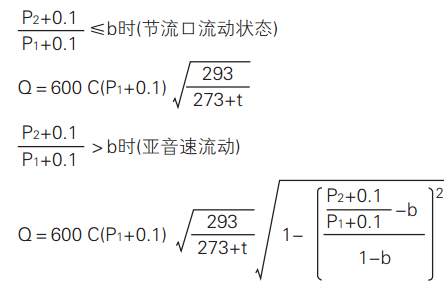

2.1 使用国际标准的流量计算
流量基于实用单位，使用下面的计算公式。
Q：空气流量[dm3/min(ANR)]或[R/min(ANR)]
C：音速传导[dm3/(s·bar)]
b：临界压力比
P 1 ：上游压力[MPa]
P 2 ：下游压力[MPa]
t ：空气温度[℃]
流量的计算公式根据元件的上游侧和下游侧的压力比分别使用。

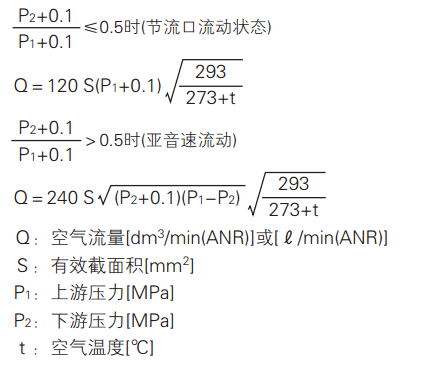

2.2 使用放出法的流量计算
3.试验方法

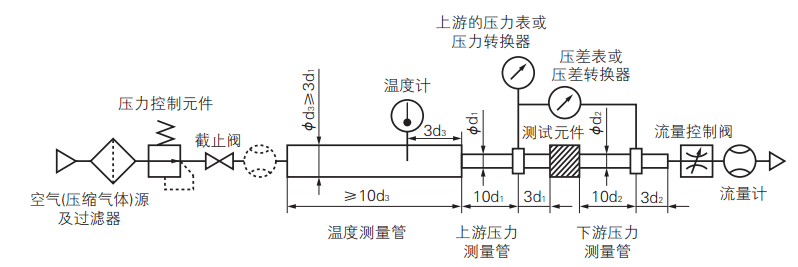

3.1 根据国际标准的试验方法
3.1.1 计测步骤
将上游压力保持在不低于0.3MPa的固定值状态下，将流量控制阀全部打开，测量此时的温度、上游压力、流量，计算出音速传导C。
接着，为了计算临界压力比b，调节流量控制阀，减少到最大流量的80％、60％、40％及20％，分别测量当时的温度、上游压力、流量及下游压力，计算临界压力比b。

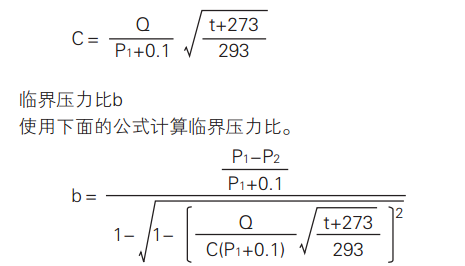

3.1.2 计算公式
音速传导C
根据下面的公式计算音速传导。
Q：空气流量[dm3/min(ANR)]或[R/min(ANR)]
C：音速传导[dm3/(s·bar)]
b ：临界压力比
P 1 ：上游压力[MPa]
P 2 ：下游压力[MPa]
t ：温度[℃]

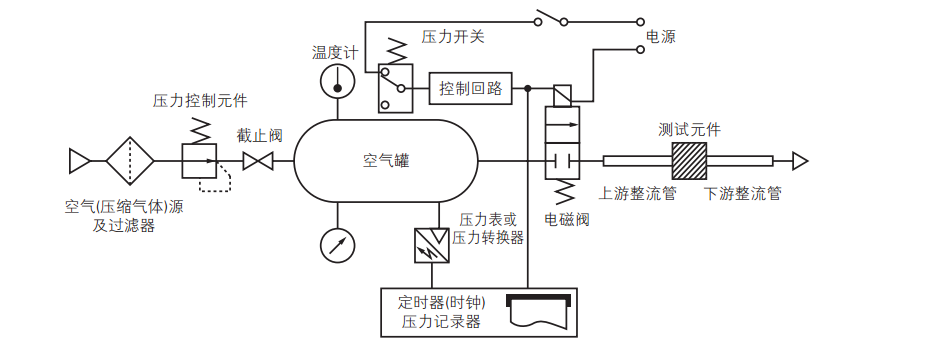

3.2 根据放出法的试验方法
3.2.1 计测步骤
向空气罐内填充空气，使得内部压力不低于0.6MPa的固定值，测量空气罐内的温度、压力。
操作测试元件或换向阀，放出空气，使得空气罐内部的压力下降到0.25MPa，测量放出时间、空气罐内部压力，计算有效截面积S。

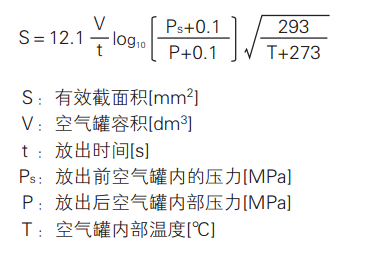

3.2.2 计算公式
根据下面的公式计算有效截面积S。
