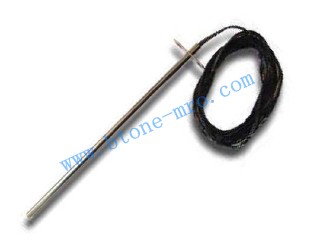

伟拓 Vector 管道温度传感器 SD-T型
特点 • 根据你的系统选择热敏电阻和PT、NI1000 元件 • 安装简单牢固 • 有较大尺寸的选择传感器类型 应用 • 可用于房间空气温度测量 • 测量管道供暖/冷却空气 • 可实现在热交换器和空气处理机组控制加热/冷却管道温度和湿度控制 • 可替代防冻温度传感器 概述温度传感器通过热敏电阻NTC、镍电阻和铂电阻PT来检测温度。无论感温元件是热敏电阻与镍传感器或PT。都是根据温度变化的阻值. 具体变化曲线如下表。 以下是部分名单是感温元件、精确、曲线: 产品名称 敏感元件 阻值表 兼容厂商
产品信息：
SD-Tn18-YY Thermistor 1.8k at 25 °C Curve 5
SD-Tn3-YY Thermistor 3k at 25 °C Curve 6
SD-Tn10-YY Thermistor 10k at 25 °C Curve 24 Vector, ALC, Trane, CSI, Delta, Alerton
SD-Tn11-YY Thermistor 10k at 25 °C Curve 7
SD-Tn20-YY Thermistor 20k at 25 °C Curve 20
SD-Tn100-YY Thermistor 100k at 25 °C Curve 9
SD-Tp1-YY PT100
SD-Tp2-YY PT1000
SD-Tk5-YY NI1000 5000 ppm/K
安装探测器应直接安装在管道上，在此位置内能很好的测量混合的空气。安装的位置应该距风机的出风口有两三米。 • 安装在回风风道上，安装位置可以在回风风道任意处，一般在接近空调箱的回风风道上。 • 在风道上开一个8mm的孔，然后把温度传感器探针插入到风道里面。用2个10mm长的自攻螺丝 将外壳牢固的固定在风道上。 • 打开变送器后盖，按照接线图接线。 • 这个传感器需要两个线，通常用18ge的非屏蔽的双绞线 • PT100, PT1000 和 NI1000 传感器为了连接有两个接线端子，用4根线可做温度补偿连接 • 连接探针电路上接头 • 用底座的安装盘装配
技术规范探针 热敏电阻: 范围精度铂电阻: 范围精度镍电阻: 范围精度 -70…150 °C ±0.2 K at 25 °C -70…200 °C ±0.3 K -60…200 °C DIN 43760 连接 铜线长度 2 x 0.2 mm2 2m (到其他的距离) 环境 操作气候条件温度湿度 To IEC 721-3-3 class 3 K5 -40…80°C <95% r.h. 运输 & 储藏气候条件温度湿度机械条件 To IEC 721-3-2 and IEC 721-3-1 class 3 K3 and class 1 K3 -40…80°C <95% r.h. class 2M2 外壳 探针 不锈钢l 标准 公认标准 EMC 标准89/336/EEC EN 61 000-6-1/ EN 61 000-6-3 产品规格家用电器自动控制和类似用途电气温度相关控制的特殊要求 EN 60 730 –1 EN 60 730 – 2 - 9 安全等级 III (IEC 60536) 一般 尺寸 [mm] 探针: ø 6 x 50 (直径 x L) 重量 (含外壳) 105g
