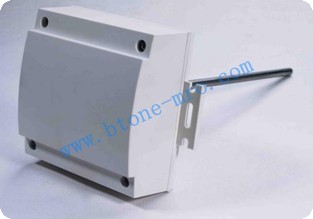

特点 • 风道的温湿度测量 • 最值存储功能 • 0…10V 或4…20mA 测量信号，跳线可选 • 滤波功能 应用 • 测量流通空气的温度和湿度 • 在临界点可记最大值和最小值 • 管理临界温度和湿度 概述： SDA-T1H1通过电容元件测量湿度、通过热敏电阻（NTC）来检测温度。该微处理器每秒对温湿度进行采样一次，并根据最大最小值产生信号输出。标准量程是温度-40…60°C (-40…140°F)、湿度10…95% rH，滤波平均时间10秒。温湿度范围和滤波时间用户可以设定。 定货型号 Item Name Item Code Description/Option SDA-H1T1-12 40-300009 Standard: 0...100%rH, -40…60°C (-40…140°F), probe length 120mm (4.2”) SDA-H1T1-20 40-300010 Standard: 0...100%rH, -40…60°C (-40…140°F), probe length 200mm (7.9”) SDA-H1T1-12-W0 SDA-H1T1-20-W0 40-300009-0 40-300010-0 0 Temperature Range: -40…60°C (-40…140°F) (Default) SDA-H1T1-12-W1 SDA-H1T1-20-W1 40-300009-1 40-300010-1 1 Temperature Range: -35...35°C (-31…95°F) SDA-H1T1-12-W2 SDA-H1T1-20-W2 40-300009-2 40-300010-2 2 Temperature Range: 0…50°C (32…122°F) SDA-H1T1-12-W3 SDA-H1T1-20-W3 40-300009-3 40-300010-3 3 Temperature Range: Special – Specify in order

参数配置 SDA-H1T1是一款智能型风道温湿度变送器，高精度测量适应您的应用。控制根据所定义的参数操作，参数通过操作终端OPA-S设定. 操作终端可以作为温湿度的远程显示器。 用户可事先调整参数配置。输入温度配置参数 描述 范围 标准 IP 00 TI1: 摄式或华式, C = 关, F =开 开，关 关 IP 01 TI1: 滤波平均时间，单位秒 1…255 10 IP 02 TI1: 校准 -10…10 0 IP 03 TI1: 最小温度值 -40…215 °C/F 0 °C IP 04 TI1: 最大温度值 -40…215 °C/F 100 °C IP 05 H1:ON=显示%；OFF=无 ON, OFF ON IP 06 H1: 滤波平均时间，单位秒 1…255 10 IP 07 H1: 校准 -10…10% 0 输出温度配置参数 描述 范围 标准 OP 00 输出配置AO1 0 = 反馈温度输入 1 =最小反馈温度值 2 =最大反馈温度值 0 – 2 0 OP 01 输出信号最小限定值AO 1 0 – 最大 % 20% OP 02 输出信号最大限定值AO 1 最小 – 100% 100% OP 03 输出配置AO 2 0 =输入湿度反馈 1 =湿度最小值反馈 2 = 湿度最大值反馈 0 – 2 0 OP 04 输出信号最小限定值 AO 1 0 – 最大 % 20% OP 05 输出信号最大限定值AO 1 最小 – 100% 100% 模拟输出配置 Signal Type Jumper selection 0 – 10 V (1-2) 0 – 20 mA (2-3) 模拟输出可以利用跳线设置为0-10 V 或 4-20 mA 的模拟输出信号。跳线位于模拟 Signal Range Jumper selection 0 – 10 V, 0 – 20 mA (1-2) 2 – 10 V, 4 – 20 mA (2-3) 输出各自接线端子的后面。下面图示标示出每种信号跳线的位置。出厂设置 0-10 V输出.信号输出量程是通过软件设定最大值和最小值。默认值是2-10V，4-20MA。 技术规范电源 工作电压 24 V AC 50/60 Hz ± 10%, 24VDC ± 10% 功耗 最大 2 VA 电气连接 接线端子 湿度传感元件: 范围 精度 迟滞 可重复性稳定性 电容元件 10…95 % rH  5.0% at 25°C  5%  0.5%  0.5% / year if used within 0 to 50 °C ±2% 探针 温度传感元件: 精度 热敏电阻 ±0.2 K at 25 °C, 0.5 K at < 100 °C 连接 接线端子 2.5 mm2 输出信号 模拟输出输出信号分辨率精确度最大负载 DC 0-10V or 0…20mA 10 位, 9.7 mV, 0.019.5 mA  2% 20 mA, 500环境 操作气候条件温度湿度 To IEC 721-3-3 class 3 K5 -40…70°C <95% r.h. 运输 & 储藏气候条件温度湿度机械条件 To IEC 721-3-2 and IEC 721-3-1 class 3 K3 and class 1 K3 -40…80°C <95% r.h. class 2M2 外壳 材料上盖安装底座探针 阻燃ABS 阻燃ABS 不锈钢标准 公认标准 EMC 标准 EN 61 000-6-1/ EN 61 000-6-3 生产标准 家用电器自动控制及类似应用技术 温度相关控制的特殊要求 EN 60 730 –1 EN 60 730 – 2 - 9 保护等级 IP56 to EN 60 529 安全等级 III(IEC 60536) 一般 尺寸 [mm] 上盖: 42 x 112 x 88 (H x W x D) 探针: ø 12 x 200 (直径 x L) 重量 (含外壳) 200 g

-

-
